2. Снять кронштейн жгута проводов подогреваемого датчика кислорода 1 с головки блока цилиндров.
3. Снять крышку выпускного коллектора.

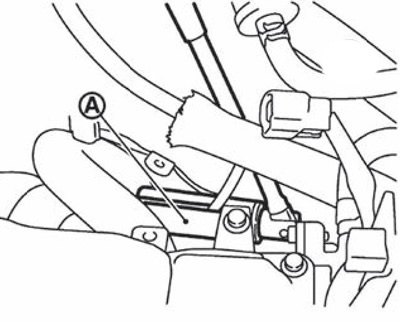

4. С помощью специального ключа (KV10117100) (А) снять подогреваемый датчик кислорода 1.
Внимание. Соблюдать осторожность при обращении с подогреваемым датчиком кислорода 1, не допускать ударов по нему.
Примечание. Выпускной коллектор может быть снят и установлен без снятия подогреваемого датчика кислорода 1 (в этом случае всё равно требуется отсоединить разъем проводов).
5. Отвернуть болт крепления стойки выпускного коллектора со стороны выпускного коллектора.
6. Отвернуть гайки крепления от краев к середине и снять выпускной коллектор.
7. Снять прокладку.
Внимание. Закрыть отверстия двигателя для предотвращения попадания внутрь посторонних материалов.
8. Снять крышку выпускного коллектора с обратной стороны выпускного коллектора.
9. Установка производится в порядке, обратном снятию, с учетом следующего:
Затянуть гайки в указанной на рисунке последовательности.
Двигатель HR16DE
Двигатель HR20DE
Примечание. Стрелка на рисунке показывает переднюю часть двигателя.
Проверка после снятия
С помощью поверочной линейки (В) и набора плоских щупов (А) проверить деформацию контактной поверхности выпускного коллектора. В случае если полученное значение превышает норму, заменить выпускной коллектор новым.
Примечание. Двигатель MR20DE: установить прокладку на головку блока цилиндров, как показано на рисунке.
Установить стойку выпускного коллектора (2) в указанном на рисунке направлении.
1. Выпускной коллектор. А. Верхняя метка.
Стрелка указывает переднюю часть двигателя.
Примечание. На данном рисунке в качестве образца показана версия 2WD.
