Внимание. Выполнять данный шаг только на холодном двигателе.
2. Снять каталитический нейтрализатор.
3. Снять турбокомпрессор.
4. Снять корпус воздушного фильтра.
5. Снять задний патрубок системы рециркуляции отработавших газов с выпускного коллектора.
6. Отвернуть крепежные гайки от краев к центру и снять выпускной коллектор с проставками.
7. Снять прокладку.
Внимание. Закрыть отверстия в двигателе для предотвращения попадания внутрь посторонних материалов.
8. Установка производится в порядке, обратном снятию, с учетом следующего:

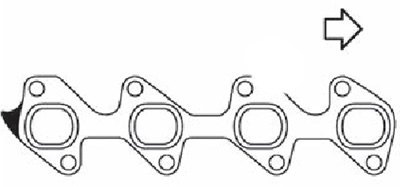

Установить прокладку на головку блока цилиндров, как показано на рисунке.
Примечание. Стрелка указывает на переднюю часть двигателя.
Установить выпускной коллектор и затянуть гайки крепления в два подхода в указанной на рисунке последовательности.
Первый подход: 18.0 Нм.
Второй подход: 30.0 Нм.
Проверка после снятия
С помощью поверочной линейки и набора плоских щупов проверить деформацию контактной поверхности выпускного коллектора. В случае если полученное значение превышает норму, заменить выпускной коллектор новым.
Проверка после установки
Запустить двигатель и дать ему поработать на повышенных оборотах, чтобы проверить наличие прорывов выхлопных газов.
