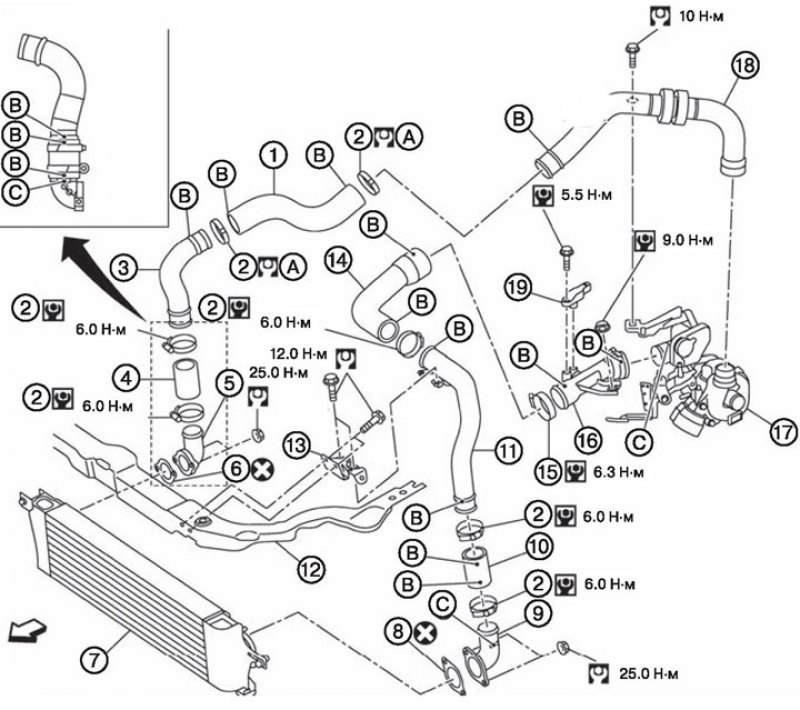

Версии с двигателем К9К: 1. Впускной воздушный шланг. 2. Хомут. 3. Впускной воздуховод. 4. Впускной воздушный шланг. 5. Впускной воздуховод. 6. Прокладка. 7. Промежуточный охладитель наддувочного воздуха. 8. Прокладка. 9. Впускной воздуховод. 10. Впускной воздушный шланг. 11. Впускной воздуховод. 12. Опора сердечника радиатора. 13. Кронштейн. 14. Впускной воздушный шланг. 15. Хомут. 16. Впускной воздуховод. 17. Турбокомпрессор. 18. Впускной воздуховод. 19. Датчик давления наддува. А. Первый этап: 5.0 Нм. Второй, этап: 7.0 Нм. В. Цветовая метка. С. Ребро необходимо совместить с цветовой меткой.
1. Кронштейн. 2. Впускной воздуховод. 3. Хомут 4. Впускной воздушный шланг. 5. Впускной воздушный шланг. 6. Прокладка. 7. Промежуточный охладитель наддувочного воздуха. 8. Монтажный элемент. 9. Прокладка. 10. Впускной воздуховод. 11. Впускной воздушный шланг. 12. Впускной воздушный шланг. 13. Кронштейн впускного воздуховода. 14. Впускной воздушный шланг. 15. Впускной воздуховод. 16. Зажим. А. К приводу управления электронной дроссельной заслонкой. В. К турбокомпрессору.
Примечание.
- Белая стрелка на рисунке указывает переднюю часть автомобиля.
: заменять деталь новой после каждого снятия.
