Снятие
1. Ослабьте хомут и отсоедините шланг от переднего патрубка промежуточного охладителя воздуха (рис. 4В.51).

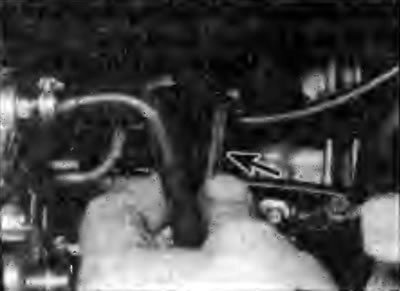

Рис. 4В.51. Отсоединение шланга от переднего патрубка промежуточного охладителя воздуха
2. Ослабьте хомуты и отсоедините шланги от клапана на левой части промежуточного охладителя воздуха. Точно так же отсоедините воздухозаборный патрубок на правой части (рис. 4В.52, 4В.53).

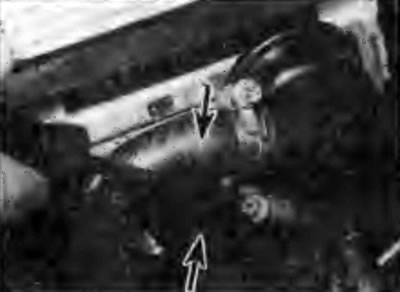

Рис. 4В.52. Отсоединение шлангов (стрелки) от клапана на левой части промежуточного охладителя воздуха |

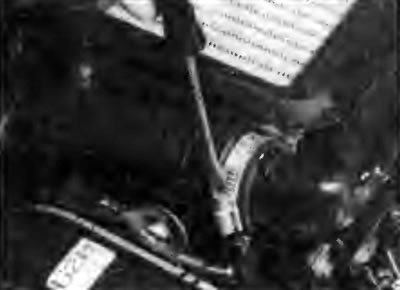

Рис. 4В.53. Ослабление хомута крепления воздухозаборного патрубка с правой стороны промежуточного охладителя воздуха |
3. Для доступа к болтам снимите с промежуточного охладителя воздуха верхнее уплотнение (рис. 4В.54).

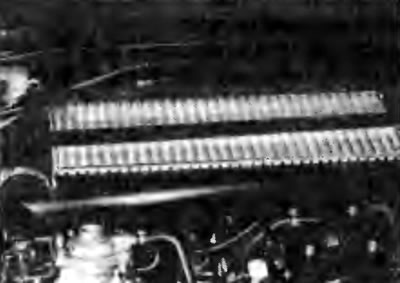

Рис. 4В.54. Снятие уплотнения с верхней части промежуточного охладителя воздуха
Материал заимствован у портала (AutoInstruction.ru)
4. Выверните три задних и два передних болта, затем снимите промежуточный охладитель воздуха (рис. 4В.55-4В.57).

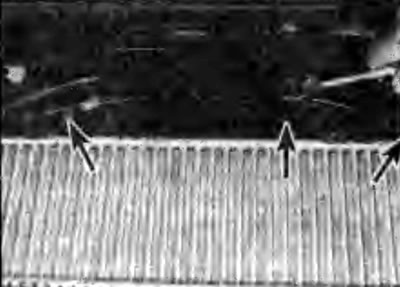

Рис. 4В.55. Отворачивание трех верхних болтов (стрелки) крепления промежуточного охладителя воздуха |
Рис. 4В.56. Отворачивание двух передних болтов крепления промежуточного охладителя воздуха |

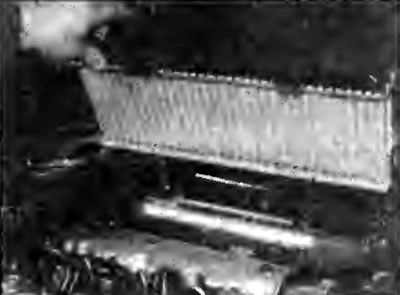

Рис. 4В.57. Снятие промежуточного охладителя воздуха
Установка
5. Установка проводится в последовательности, обратной снятию.
