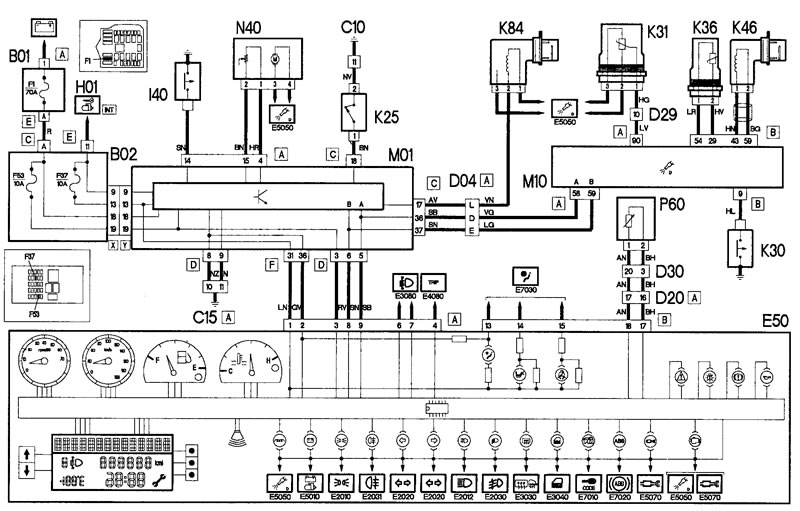

Комбинация приборов (дизельный двигатель 1,3 JTD с сажевым фильтром DPF)



Комбинация приборов (дизельный двигатель 1,3 JTD…

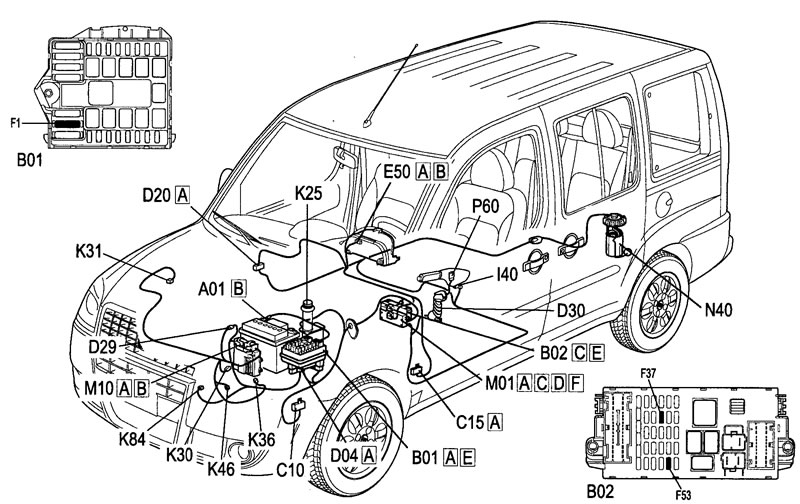

Расположение элементов приведенной схемы на автомобиле



Расположение элементов приведенной схемы на…


(Первоисточник расположен на портале www.AutoInstruction.ru)
Статья проверена экспертом: Евгений Мамаев
