Комбинация приборов (бензиновый двигатель 1,4) [
Fiat Doblo 1
]
Главная
Фиат
Добло
2005-2010, дизель
Электрооборудование
Электрические схемы
0

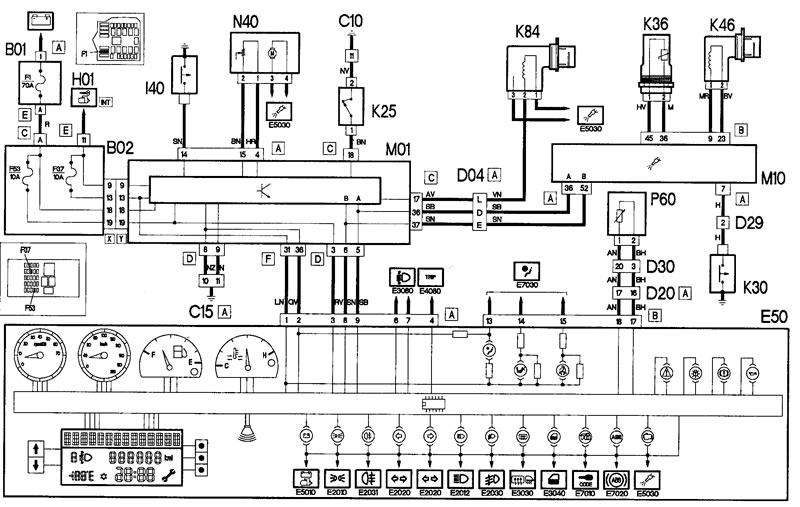

Комбинация приборов (бензиновый двигатель 1,4)

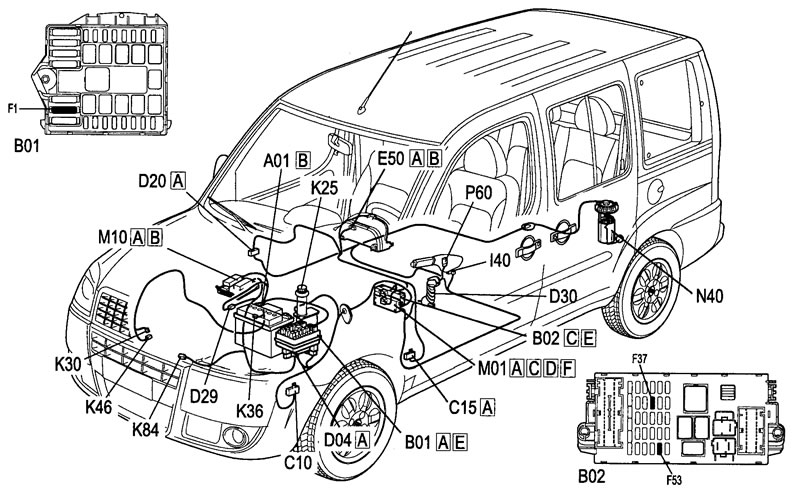

Расположение элементов приведенной схемы на автомобиле
