Комбинация приборов (двигатель 1.0 л)
Схема соединений комбинации приборов (двигатель 1,0 л); начало: 1 - комбинация приборов; 2 - указатель температуры охлаждающей жидкости; 3 - указатель уровня топлива в топливном баке; 4 - контрольная лампа резерва топлива в топливном баке; 5 - контрольная лампа недостаточного (аварийного) давления масла в двигателе; 6 - контрольная лампа включения стояночного тормоза и низкого уровня тормозной жидкости; 7 - датчик указателя температуры охлаждающей жидкости; 8 - датчик указателя уровня топлива; 9 - резистор (выключатель) контрольной лампы резерва топлива в топливном баке; 10 - ЭБУ; 11 - датчик давления масла; 12 - выключатель контрольной лампы на рычаге стояночного тормоза; 13 - датчик уровня тормозной жидкости
Схема соединений комбинации приборов (двигатель 1,0 л); продолжение: 1 - комбинация приборов; 2 - контрольная лампа неисправности генератора (отсутствия заряда аккумуляторной батареи); 3 - контрольная лампа неисправности системы управления двигателем; 4 - контрольная лампа непристегнутого ремня безопасности водителя; 5 - контрольная лампа неисправности АБС; 6 - контрольная лампа неисправности подушки безопасности; 7 - спидометр; 8 - регулятор напряжения генератора; 9 - ЭБУ; 10 - выключатель контрольной лампы непристегнутого ремня безопасности; 11 - блок управления АБС; 12 - блок управления подушкой безопасности; 13 - от вывода 2 датчика скорости

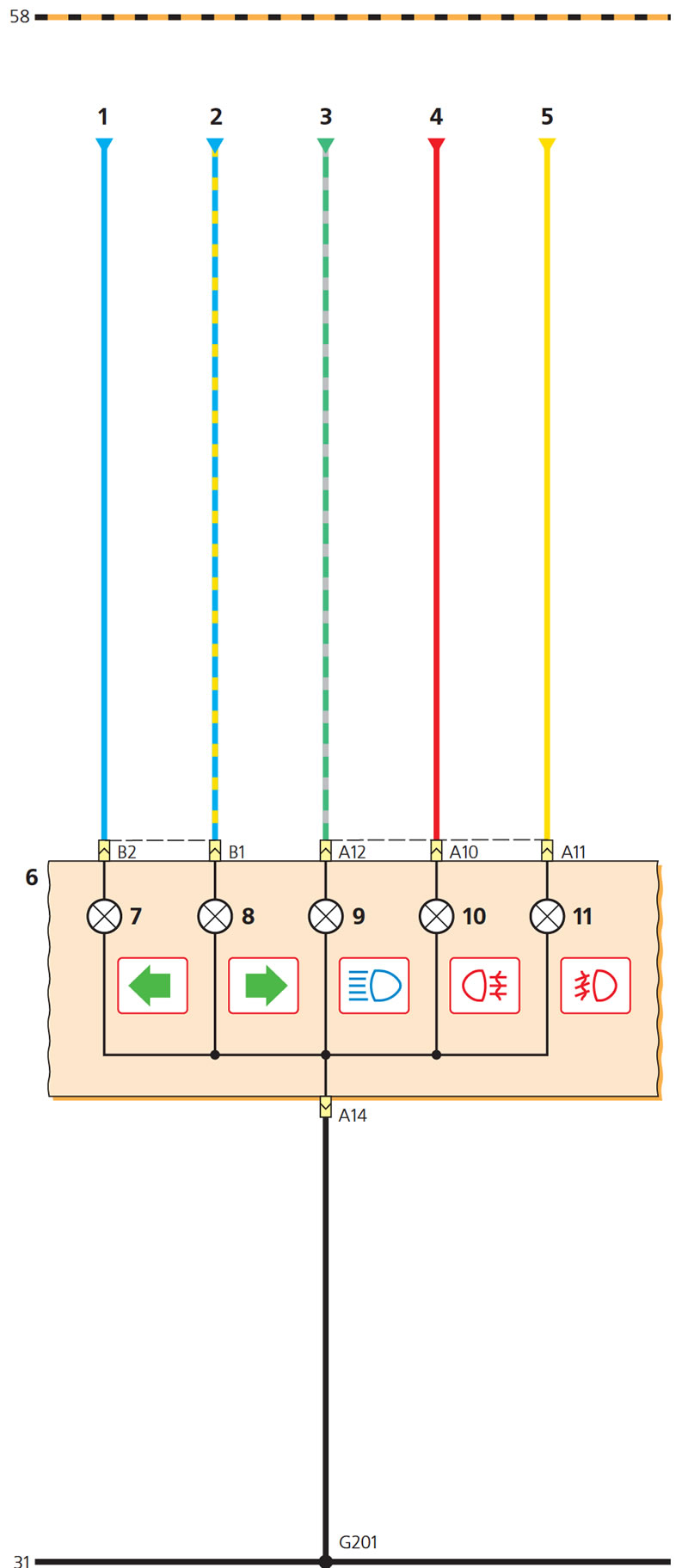

Схема соединений комбинации приборов (двигатель 1,0 л); продолжение: 1 - от вывода 1 выключателя указателей поворота; 2 - от вывода 3 выключателя указателей поворота; 3 - от вывода 4 выключателя головного света; 4 - от вывода 87 реле К13; 5 - от вывода 5 выключателя противотуманных фар; 6 - комбинация приборов; 7 - контрольная лампа указателей левого поворота; 8 - контрольная лампа указателей правого поворота; 9 - контрольная лампа включения дальнего света фар; 10 - контрольная лампа включения противотуманного света в заднем фонаре; 11 - контрольная лампа включения противотуманных фар
Схема соединений комбинации приборов (двигатель 1,0 л); окончание: 1 - комбинация приборов; 2 - лампы подсветки комбинации приборов; 3 - контрольная лампа незакрытой двери; 4 - к выводу 8 охранной сигнализации с иммобилайзером (к выводу 15 охранной сигнализации без иммобилайзера); 5 - к выводу 1 плафона освещения салона; 6 - концевой выключатель правой передней двери; 7 - концевой выключатель правой задней двери; 8 - концевой выключатель левой передней двери; 9 - концевой выключатель левой задней двери
