Комбинация приборов (двигатель 0.8 л)

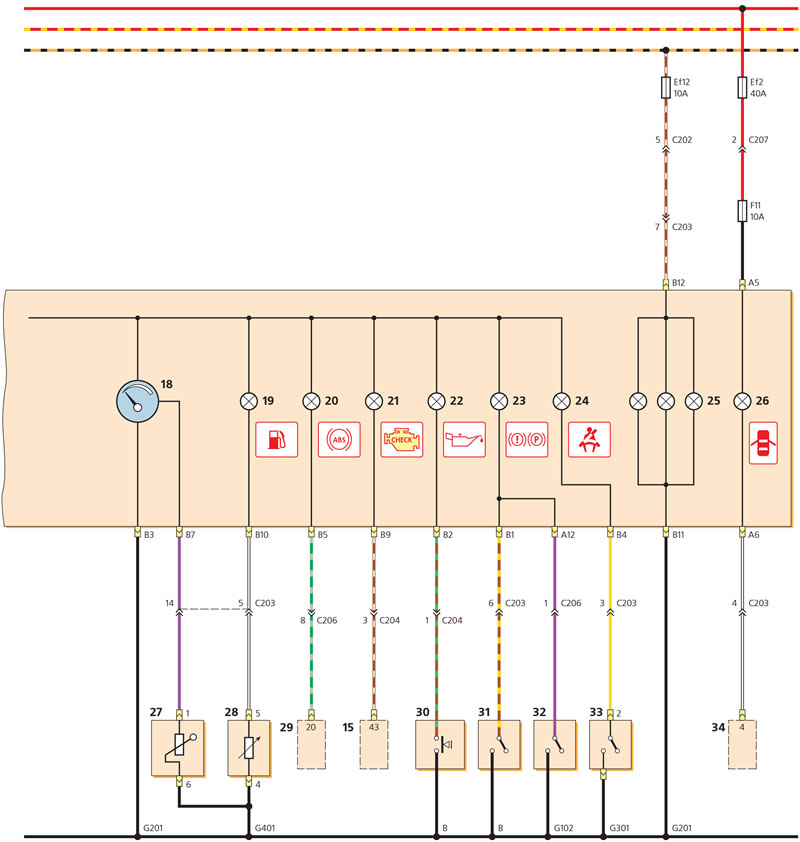

Схема соединений комбинации приборов (двигатель 0,8 л): 1 - выключатель указателей поворота; 2 - переключатель света фар; 3 - комбинация приборов; 4 - контрольная лампа включения противотуманных фар; 5 - контрольная лампа включения противотуманного света в заднем фонаре; 6 - контрольная лампа левых указателей поворота; 7 - контрольная лампа правых указателей поворота; 8 - контрольная лампа неисправности подушки безопасности; 9 - спидометр; 10 - датчик скорости встроенный в спидометр; 11 - указатель температуры охлаждающей жидкости; 12 - контрольная лампа включения дальнего света фар; 13 - контрольная лампа неисправности генератора (отсутствия заряда аккумуляторной батареи); 14 - блок управления подушкой безопасности; 15 - ЭБУ; 16 - датчик указателя температуры охлаждающей жидкости; 17 - генератор; 18 - указатель уровня топлива в топливном баке; 19 - контрольная лампа резерва топлива в топливном баке; 20 - контрольная лампа неисправности антиблокировочной системы тормозов; 21 - контрольная лампа неисправности системы управления двигателем; 22 - контрольная лампа недостаточного (аварийного) давления масла; 23 - контрольная лампа включения стояночного тормоза и низкого уровня тормозной жидкости; 24 - контрольная лампа непристегнутого ремня безопасности; 25 - лампы подсветки комбинации приборов; 26 - контрольная лампа незакрытой двери; 27 - датчик указателя уровня топлива в топливном баке; 28 - резистор (выключатель) контрольной лампы резерва топлива в топливном баке; 29 - блок управления АБС; 30 - датчик давления масла; 31 - выключатель контрольной лампы на рычаге стояночного тормоза; 32 - датчик уровня тормозной жидкости; 33 - датчик непристегнутого ремня безопасности; 34 - концевой выключатель левой передней двери
Схема включения подсветки панели и комбинации приборов (двигатель 0,8 л): 1 - к предохранителю Ef13; 2 - выключатель наружного освещения; 3 - к выводу 4 часов; 4 - лампа подсветки регулятора направления пучков света фар; 5 - лампа подсветки магнитолы; 6 - лампа подсветки пепельницы (опция); 7 - лампа подсветки выключателя кондиционера; 8 - блок управления отоплением, вентиляцией и кондиционированием воздуха; 9 - лампа подсветки выключателя лампы противотуманного света в заднем фонаре; 10 - светодиод подсветки выключателя обогрева стекла двери задка; 11 - лампа подсветки выключателя аварийной сигнализации; 12 - комбинация приборов; 13 - лампы подсветки комбинации приборов
