Снятие
1. Снимите облицовку комбинации приборов, как описано в разделе 11, глава 28.
2. Выверните винт, расположенный в верхней части комбинации приборов, и темного вытяните комбинацию приборов на панели приборов (рис. 12.84, 12.85).

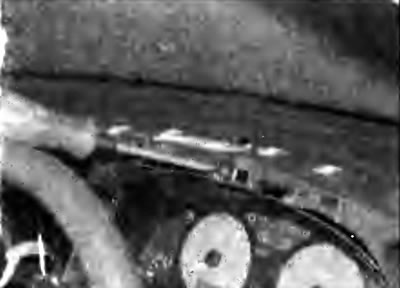

Рис. 12.84. Выворачивание винта крепления комбинации приборов |

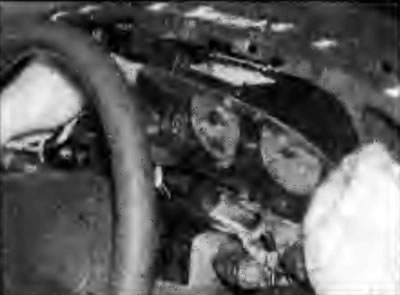

Рис. 12.85. Вытягивание комбинации приборов из панели приборов |
3. Освободите фиксаторы, отсоедините от задней части комбинации приборов электрические разъемы и снимите комбинацию приборов с панели приборов (рис. 12.86).

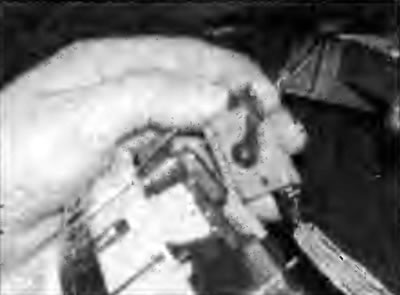

Рис. 12.86. Отсоединение разъема от задней части комбинации приборов
4. Выверните два винта и снимите стекло с комбинации приборов (рис. 12.87, 12.88).

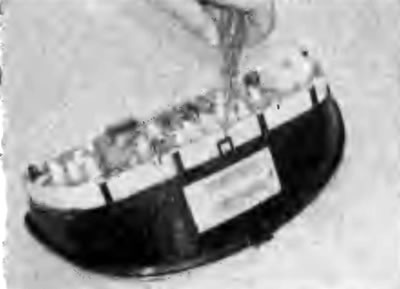

эис. 12.87. Выворачивание винта крепления стекла комбинации приборов |

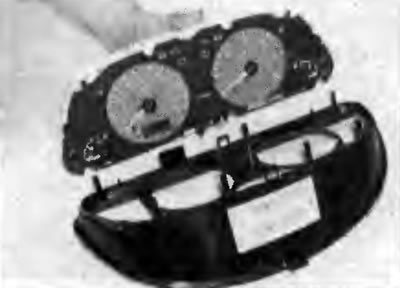

Рис. 12.88. Снятие стекла с комбинации приборов |
Установка
5. Установка проводится в последовательности, обратной снятию.
