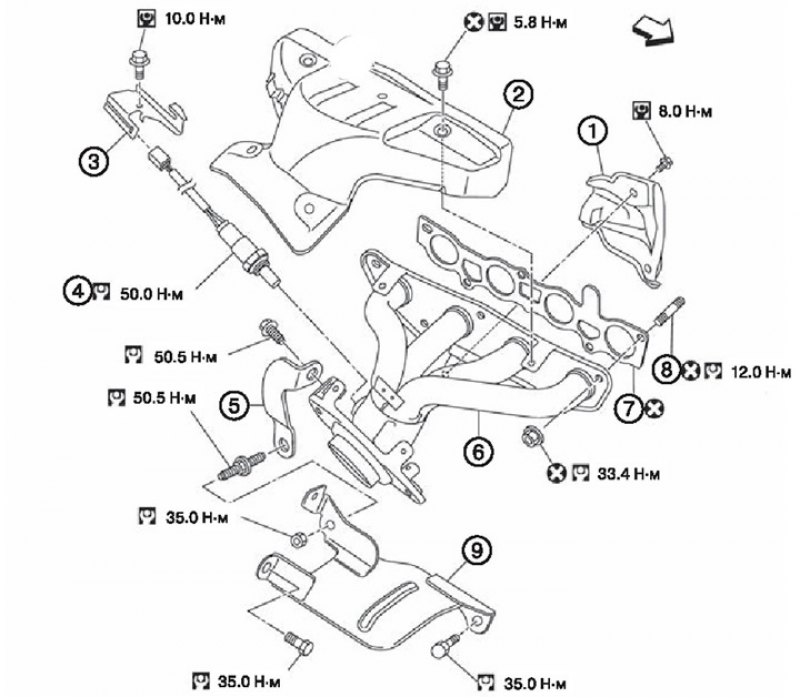

Двигатель HR16DE: 1. Крышка выпускного коллектора. 2. Крышка выпускного коллектора. 3. Кронштейн жгута проводов. 4. Подогреваемый датчик кислорода 1. 5. Стойка выпускного коллектора. 6. Выпускной коллектор. 7. Прокладка. 8. Шпилька. 9. Теплозащитный экран.
Двигатель MR20DE: 1. Кронштейн проводки. 2. Шпилька. 3. Прокладка. 4. Выпускной коллектор. 5. Подогреваемый датчик кислорода 1. 6. Крышка выпускного коллектора. 7. Стойка выпускного коллектора (версии 2WD). 8. Стойка выпускного коллектора (версии 4WD).
Примечание.
- Белая стрелка нв рисунке указывает переднюю часть двигателя.
: заменять деталь новой после каждого снятия.
