Выпускной коллектор дизельных двигателей — устройство (Hyundai Tucson 2 «LM»)

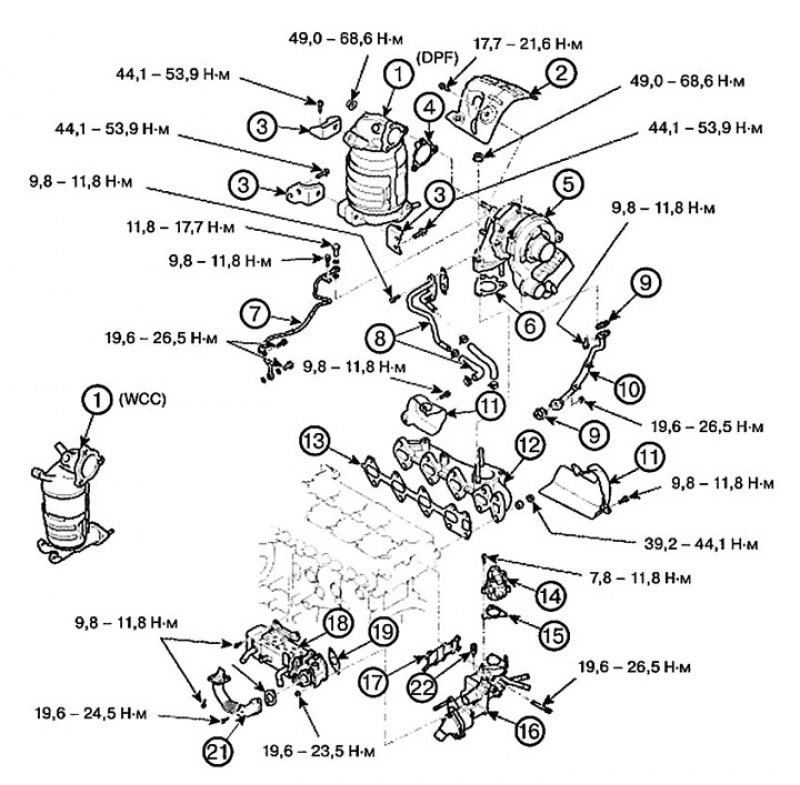

1. Узел преобразователя сажевого фильтра (или подогреваемого каталитического нейтрализатора (WCC)); 2. Теплозащитный экран узла преобразователя сажевого фильтра (или подогреваемого каталитического нейтрализатора (WCC)); 3. Опорный кронштейн; 4. Прокладка узла преобразователя сажевого фильтра (или подогреваемого каталитического нейтрализатора (WCC)); 5. Узел турбонагнетателя; 6. Прокладка узла турбонагнетателя; 7. Трубка подачи масла в турбонагнетатель; 8. Водяной патрубок и шланг турбонагнетателя (только для двигателей стандартной мощности); 9. Прокладка трубки слива масла из турбонагнетателя; 10. Трубка слива масла из турбонагнетателя; 11. Теплозащитный экран выпускного коллектора; 12. Выпускной коллектор; 13. Прокладка выпускного коллектора; 14. Клапан системы рециркуляции отработавших газов (EGR); 15. Прокладка клапана системы рециркуляции отработавших газов (EGR); 16. Узел корпуса системы рециркуляции отработавших газов (EGR) и термостата; 17. Прокладка узла корпуса системы рециркуляции отработавших газов (EGR) и термостата; 18. Охладитель системы рециркуляции отработавших газов (EGR); 19. Прокладка охладителя системы рециркуляции отработавших газов (EGR); 20. Прокладка узла патрубка охладителя системы рециркуляции отработавших газов (EGR); 21. Узел патрубка охладителя системы рециркуляции отработавших газов (EGR); 22. Датчик температуры охлаждающей жидкости
