Проверка
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем декоративную накладку двигателя (см. "Декоративная накладка двигателя - снятие и установка").

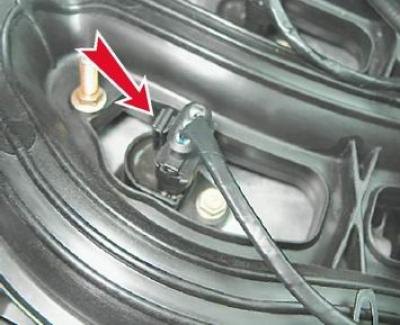

3. Нажимаем на фиксатор колодки жгута проводов.
Удерживая фиксатор в таком положении, отсоединяем колодку проводов от катушки зажигания первого цилиндра.

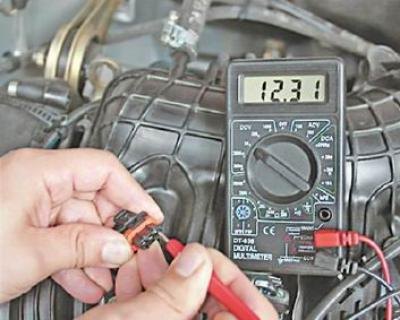

4. Включив зажигание, измеряем вольтметром напряжение на выводе 3 колодки жгута проводов (нумерация выводов нанесена на катушке зажигания).
5. Аналогично проверяем поступление напряжения питания на катушки зажигания второго, третьего и четвертого цилиндров.
Замечание. Напряжение на выводе должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, то разряжена аккумуляторная батарея, есть неисправность в цепи питания либо неисправен ЭБУ.
Предупреждение! По окончании измерения напряжения выключайте зажигание.
6. Омметром измеряем сопротивление между выводами катушки. Электрическое сопротивление между выводами 1-3 должно быть близким к нулю (около 1 Ом). Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).
Неисправную катушку необходимо заменить.
Снятие

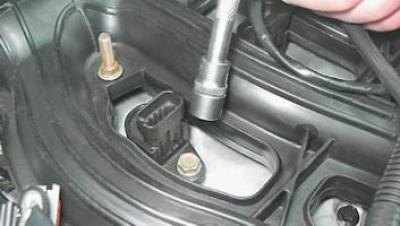

7. Торцовым ключом на 10 мм отворачиваем болт крепления катушки зажигания к крышке головки блока цилиндров.
Текст предоставлен порталом: AutoInstruction.ru

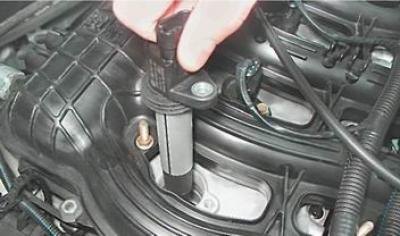

8. Вынимаем катушку зажигания из свечного колодца.
Установка
Устанавливаем катушку зажигания в обратной последовательности.
