2. Снимите передний бампер, обратитесь к Разделу Снятие и установка переднего бампера.

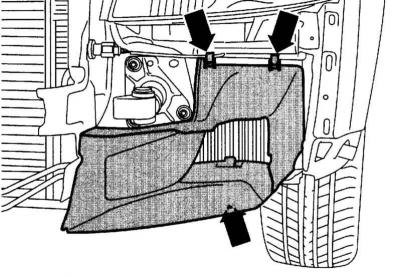

3. Дизельный двигатель 1.9 л: Снимите воздуховод перед охладителем наддуваемого воздуха.

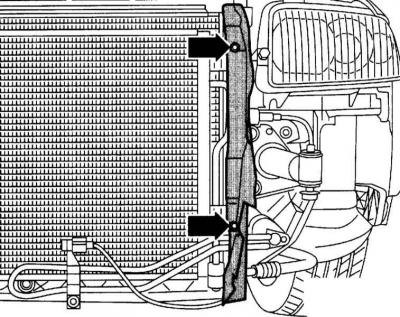

4. Отсоедините воздуховоды слева и справа от радиатора (стрелки на сопроводительной иллюстрации).

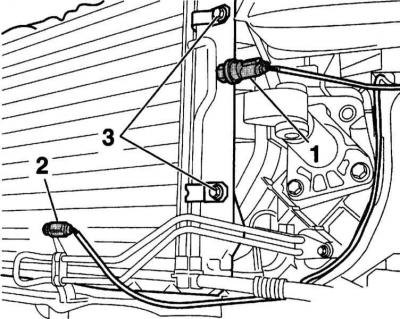

5. Рассоедините разъём (1) реле давления кондиционера.
6. Рассоедините разъём (2) датчика наружной температуры. (3) - болты крепления конденсатора.
7. Отведите в сторону два электрических провода.

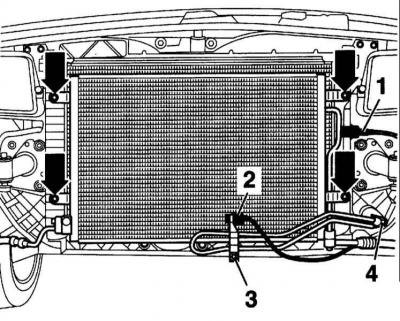

8. Двигатели 2.0, 3.0 л (ALT, AWA, ASN): Отсоедините змеевик гидравлической жидкости гидроусилителя (3) и (4). (1) – штекер датчика низкого давления; (2) – штекер датчика наружной температуры.
Предостережение: Не вскрывайте контур охлаждения кондиционера. Опасность несчастного случая!
9. Отсоедините конденсатор от радиатора (стрелки).
Внимание: Для исключения повреждений конденсатора, а также шлангов/трубопроводов охлаждающей жидкости следите за тем, чтобы провода и шланги не скручивались, не сминались и не сгибались.
10. Наклоните осторожно конденсатор вниз и положите его.
11. Двигатели 2.4, 3.0 л: снимите левую верхнюю крышку двигателя.

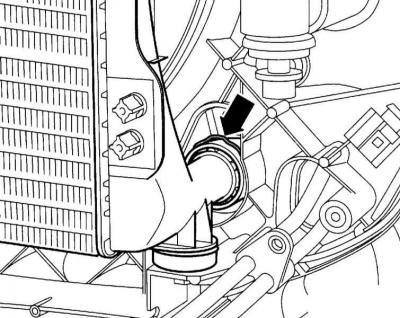

12. Отсоедините шланг от радиатора, для чего снимите стопорную скобу у присоединительного фланца (стрелка на сопроводительной иллюстрации).
13. Модели с АТ: Отсоедините внизу и вверху от радиатора трубопроводы жидкости для АТ и закройте их.

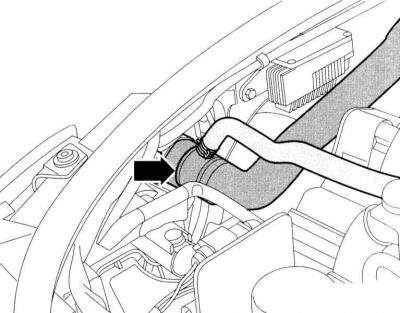

14. Отсоедините шланг охлаждающей жидкости вверху радиатора, для чего освободите стопорную скобу у присоединительного фланца (стрелка на сопроводительной иллюстрации).

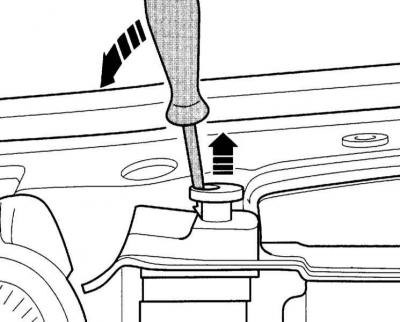

15. Освободите верхние зажимы радиатора и выньте наверх.
16. Наклоните радиатор вперед и выньте из резиновых опор в сборе с кольцом вентилятора и вентилятором.
Установка
1. Замените изношенные резиновые опоры на держателях радиатора.
2. Установка выполняется в последовательности, обратной снятию.
Предостережение: Если радиатор заменялся, необходимо заменить весь объём охлаждающей жидкости.
