Данная Глава посвящена описанию процедур обслуживания и ремонта некоторых компонент системы бортового электрооборудования, к числу которых относятся кроме конкретных рассмотренных ниже также все осветительные приборы и не связанные непосредственно с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка. Информация по батарее, генератору и стартёру приведена в Главе Системы электрооборудования двигателя.
Предостережение: При выполнении любых работ по ремонту и обслуживанию компонент системы электрооборудования необходимо в обязательном порядке предварительно отсоединять кабель массы от батареи во избежание получения электротравмы и/или возгорания.
Внимание: Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом.
Лампы накаливания 12 В
Назначение | Цоколь, Тип | Мощность, Вт |
Дальний свет | H7 | 55 |
Ближний свет, галоген/ксенон | H7/D2S | 55/35 |
Противотуманные фары | Н11 | 55 |
Стояночный свет | W | 5 |
Передние указатели поворотов | PY | 21 |
Боковые повторители указателей поворотов | WY | 5 |
Задние указатели поворотов | PY | 21 |
Габаритные огни | Р | 5 |
Стоп-сигналы | Р | 21 |
Туманные фонари | Р | 21 |
Фонари заднего хода | Р | 21 |
Фонари освещения номерного знака | С | 6 |
Лампа подсветки чтения | Р | 6 |
Потолочный плафон передний | С | 10 |
Плафоны внутреннего освещения/ освещения багажника | С | 6 |
Вещевой ящик/багажник | W | 5 |
Лампы освещения района ног/входа в салон | W | 5 |
Характеристика | Значение |
Н7/Н11 | Галогенная лампа |
D2S | Ксеноновая лампа высокого напряжения |
Р | Байонетный цоколь |
W | Стеклянный цоколь |
С | Софит |
Y | Цвет оранжевый |
Электрические предохранители

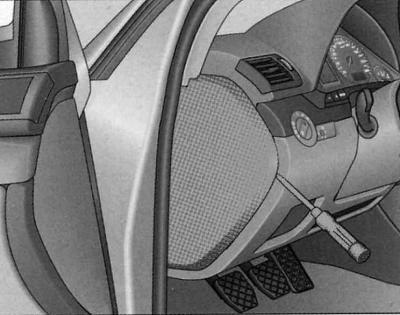

Крышка предохранителей. Левая торцевая сторона панели приборов

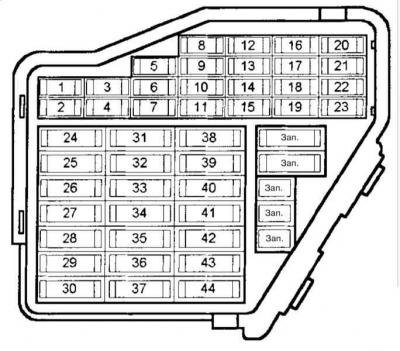

Плата предохранителей в панели приборов
Цветные обозначения предохранителей
Цвет | Максимальная сила тока, А |
Светло-коричневый | 5 |
Красный | 10 |
Голубой | 15 |
Жёлтый | 20 |
Естественный (белый) | 25 |
Зелёный | 30 |
Назначение предохранителей
Некоторые из указанных потребителей относятся только к определённым модификациям или входят в заказную комплектацию. При разночтении приоритетное значение имеют данные, приведённые в расположенной на внутренней стороне крышки предохранителей наклейке.
№ | Потребитель | Сила тока, А |
1 | Кондиционер | 10 |
2 | Фонари освещения пространства для ног | 5 |
3 | Обогреваемые жиклёры стеклоомывателя | 5 |
4 | Вентилятор системы охлаждения | 5 |
5 | Телефон, сенсор уровня двигательного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая трансмиссия (кулиса переключения передач) | 10 |
6 | Кондиционер (датчик качества воздуха), датчик давления | 5 |
7 | Электронная противозаносная система ( ESP ), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса | 10 |
8 | Телефон | 5 |
9 | Усилитель тормозов (вакуумный насос) | 15 |
10 | Автоматический регулятор угла наклона фар | 10 |
11 | Отсутствует |
|
12 | Диагностическая розетка | 10 |
13 | Модуль рулевой колонки | 10 |
14 | Фонари сигнала тормоза | 10 |
15 | Приборная доска, система навигации | 10 |
16 | Устройство для открывания гаражных ворот | 5 |
17 | Помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах | 10 |
18 | Отсутствует |
|
19 | Противотуманные фары, задние туманные фонари | 15 |
20 | Ближней свет правой фары, регулятор угла наклона фар | 15 |
21 | Ближней свет левой фары, регулятор угла наклона фар | 15 |
22 | Дверь водителя | 15 |
23 | Дверь переднего пассажира | 15 |
24 | Электрооборудование комфорта с единым управлением | 20 |
25 | Вентилятор отопителя | 30 |
26 | Обогрев заднего стекла | 30 |
27 | Розетка прицепа (блок управления) | 30 |
28 | Топливный насос, дополнительный насос дизельного двигателя | 20 |
29 | Управление двигателем | 20 |
30 | Подъёмно-сдвижная панель крыши | 20 |
31 | Фары заднего хода, автоматическая трансмиссия, диагностическая розетка, автоматически затемняемое внутреннее зеркало | 15 |
32 | Управление двигателем | 20 |
33 | Прикуриватель | 15 |
34 | Управление двигателем | 15 |
35 | Розетка в багажнике | 30 |
36 | Стеклоочиститель | 30 |
37 | Насос стекло- и фароомывателя | 25 |
38 | Электрооборудование комфорта с единым управлением, отпирание багажника | 15 |
39 | Радиосистема | 20 |
40 | Звуковой сигнал | 25 |
41 | Отсутствует |
|
42 | Электронная противозаносная система ( ESP ) |
|
43 | Управление двигателем | 15 |
44 | Обогрев сидений | 30 |
Стеклоподъёмники и сиденья с электроприводом контролируются автоматами защиты от перегрузки электрических цепей. После устранения перегрузки (например, в случае примерзания стёкол) они вновь включаются автоматически через несколько секунд.
Реле

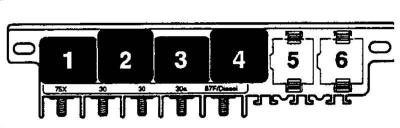

Центральные микрореле
- 1 — Реле клаксона
- 2 — Реле уменьшения нагрузки
- 4 — Реле топливного насоса
- 5, 6 — Реле интервального режима работы стеклоочистителей/омывателя

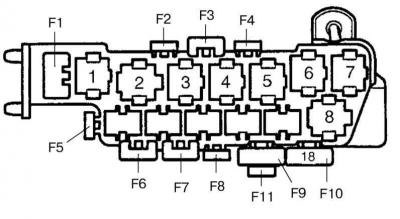

8-местный блок реле
- 2 — Реле управления второй скоростью вентилятора охладителя
- 3 — Реле управления вентилятором охладителя (1-я скорость)/управление насососм ОЖ
- 4 — Беле блока управления стеклоподъёмниками/верхним люком/реле ABS (с ESP)
- 5 — Блок управления предупредительными сигналами открытых дверей
- 7 — Магнитола/CD-ченджер/Реле насоса ABS
- F2 — Электрика пассажирского сиденья
- F3 — Электрика водительского сиденья
- F5 — Разъем дополнительного питания
- F6 — Защита цепи передних электростеклоподъемников
- F7 — Защита цепи задних электростеклоподъемников
- F8, F9, F11 — Реле и блок управления вентилятора радиатора
- F10 — ABS

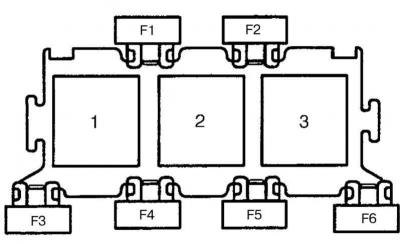

3-местный блок реле
- 1 — Реле 2 подогрева ОЖ (дизель)
- 2 — Реле дополнительной подачи воздуха/Реле 1 подогрева ОЖ (дизель)
- 3 — Реле питания ECM
- F1 —
- F2 — ЕСМ
- F4 — Нагреватель 2 ОЖ (1.9 TDI)/Насос вторичного воздуха/свечи накаливания (2.5 TDI)
- F5 — Нагреватель 1 ОЖ (1.9 TDI)
- F6 — Свечи накаливания (дизель)

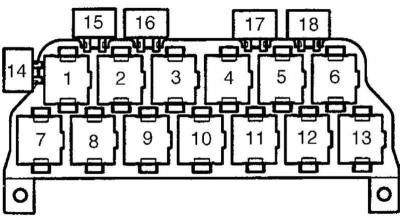

13-местный блок реле
- 3 — Реле муфты К/В
- 4,5 — Блок управления задними фонарями
- 6 — Реле подсветки рычага селектора
- 7 — Реле туманных фар
- 8 — Реле включения DRL
- 9 — Реле ходовых огней
- 13 — Реле положения Park/Neutral
Расположение основных электрических элементов в кузове
- 1 — Блок управления темпостатом
- 2 — TCM
- 3 — Блок управления подушками безопасности
- 4 — 13-проходный блок реле
- 5 — Блок управления противоугонной системой/внутренним освещением/единым замком
- 6 — Блок управления датчиком ультразвука
- 8 — Панель предохранителей
- 9 — Левый соединительный блок
- 10 — Центральные микрореле
- 11 — 8-проходный блок реле
- 12 — ECM
- 13 — Правый соединительный блок
