Система управления двигателем 1.8 л (Audi A4 B6)

0

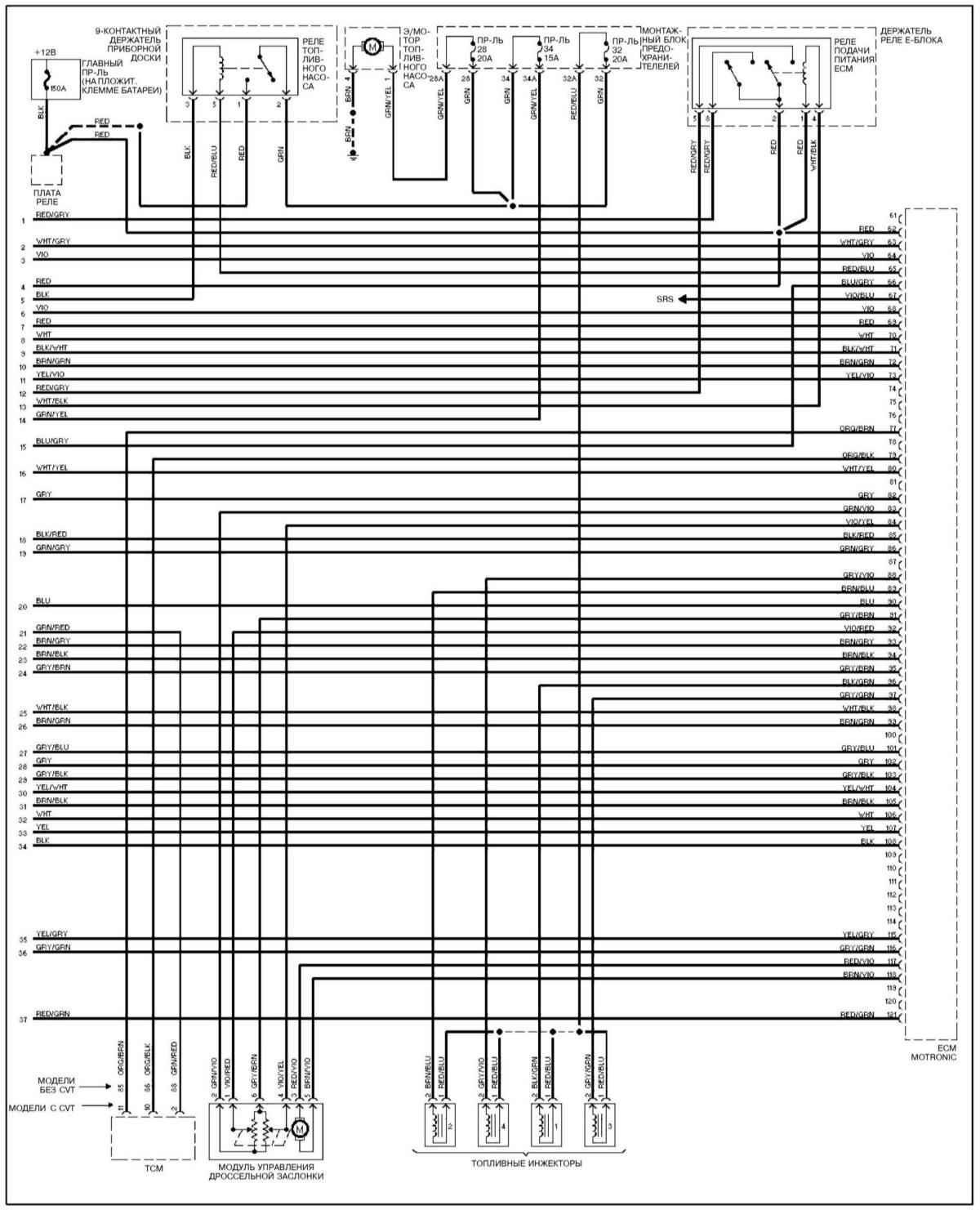

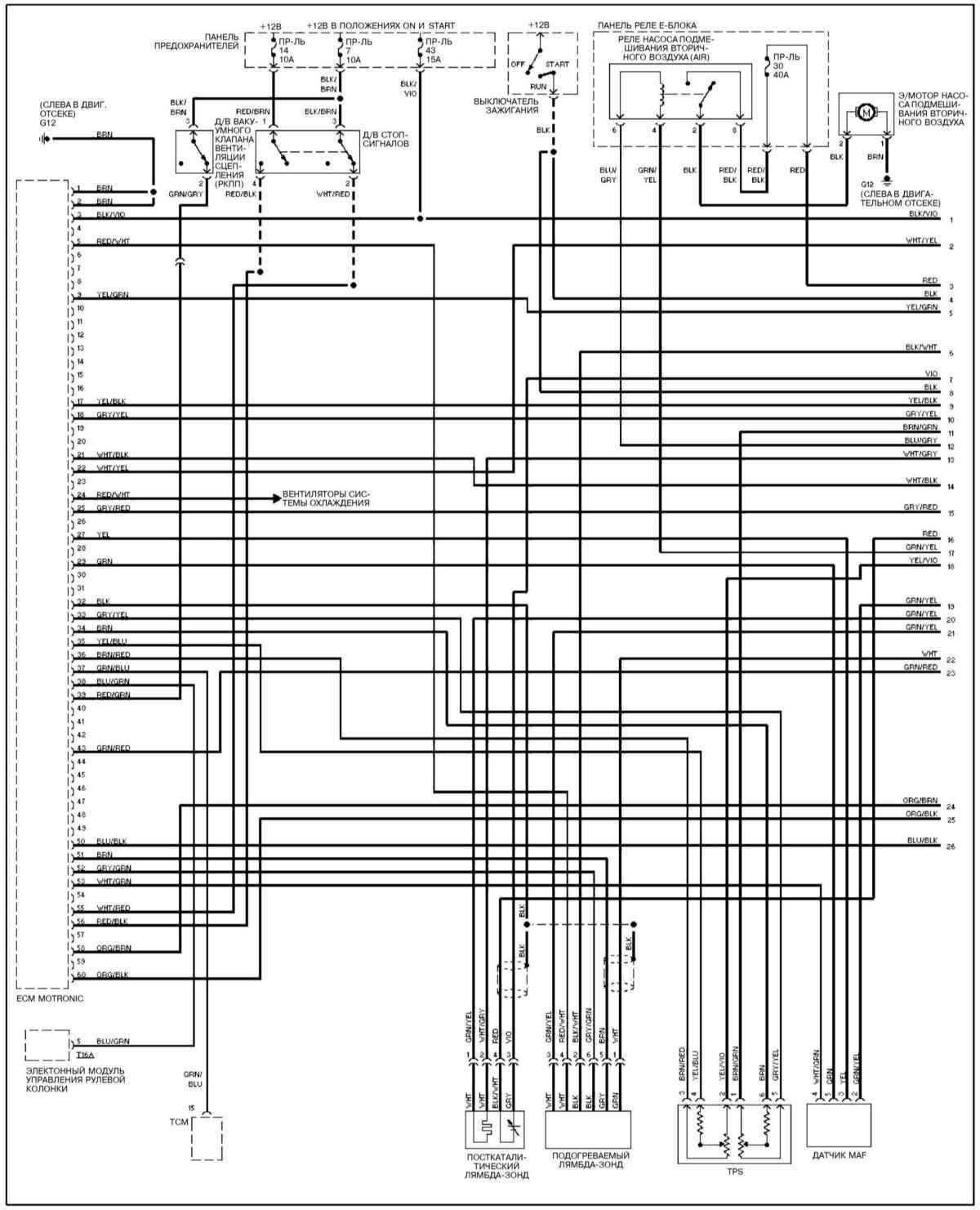

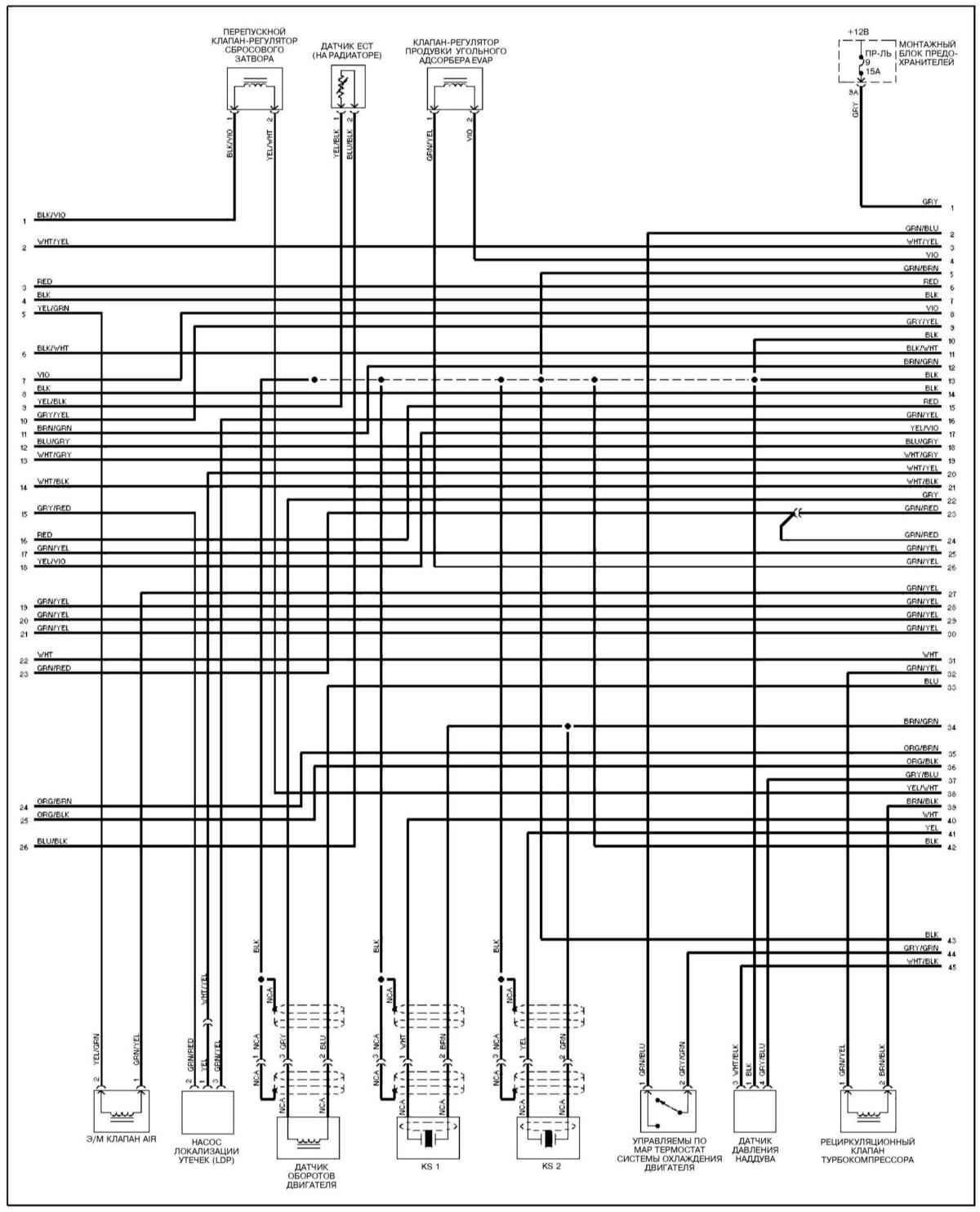

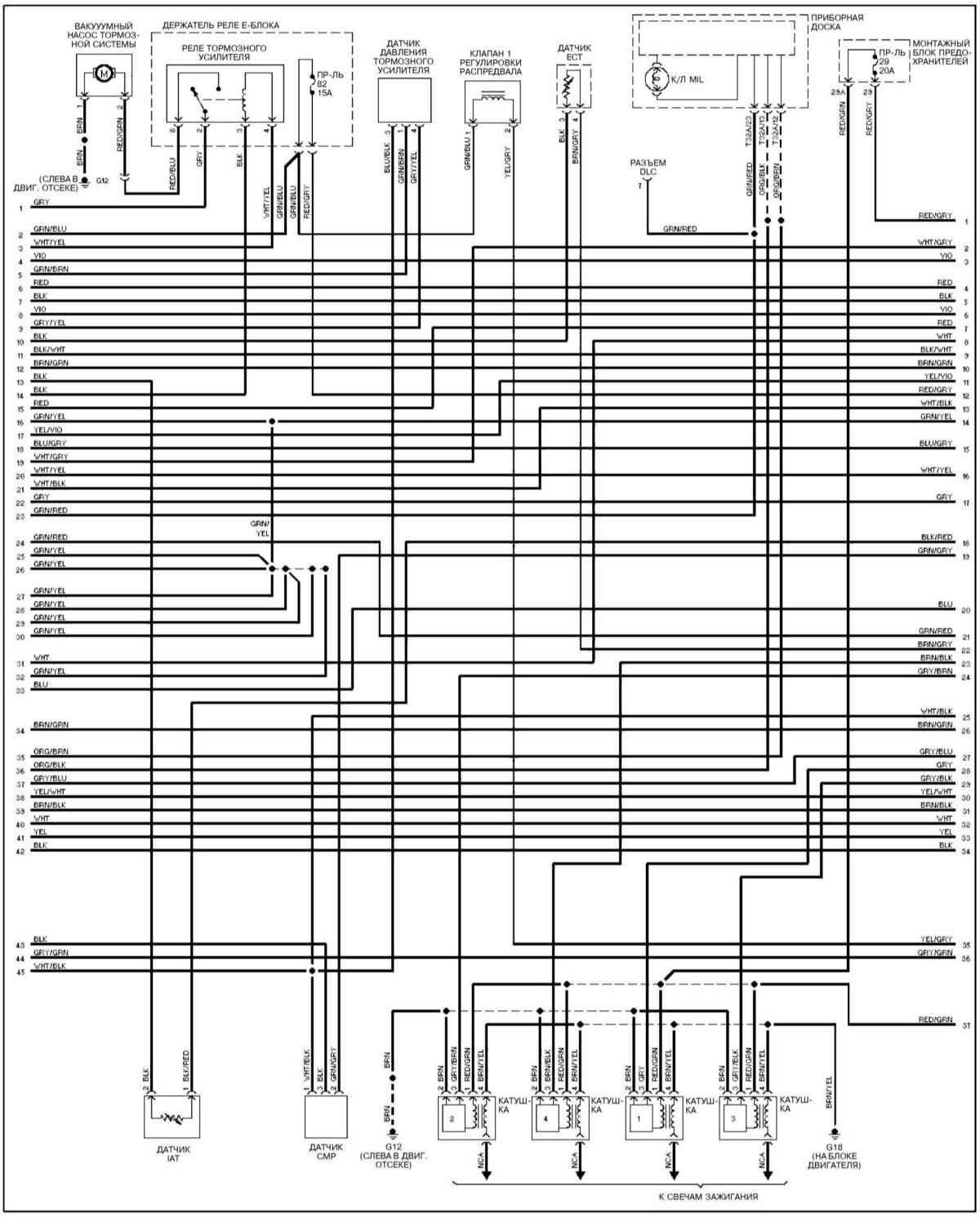

Система управления двигателем 1.8 л

Открыть большую картинку в новой вкладке »

---

Открыть большую картинку в новой вкладке »

---

Открыть большую картинку в новой вкладке »

---

Открыть большую картинку в новой вкладке »

---

Обозначения к этим и другим электрическим смотрите здесь.
