- 1 — Гайка с буртиком, 50Нм, самостопорящаяся, обязательно замените
- 2 — Опора амортизатора
- 3 — Шайба
- 4 — Опора
- 5 — Винтовая пружина
- 6 — Дополнительная пружина
- 7 — Защитный кожух
- 8 — Защитный колпак
- 9 — Опора пружины нижняя
- 10 — Тарелка пружины нижняя
- 11 — Амортизатор
Снятие
1. Снимите амортизационую стойку.
2. Амортизационая стойка может разбираться только с применением специального инструмента.
Предостережение: Пружина амортизационой стойки сжата большим усилием. Для снятия амортизатора необходимо сжать пружину специальным приспособлением.
Предостережение: Ни в коем случае не снимайте амортизатор, если пружина надежно не сжата. При установке приспособления для сжатия пружины следите за тем, чтобы витки пружины были надежно охвачены и приспособление не могло соскользнуть. Пружина сжата большим усилием. Применяйте только надежный инструмент. Ни в коем случае не связывайте пружину проволокой. Опасность несчастного случая!

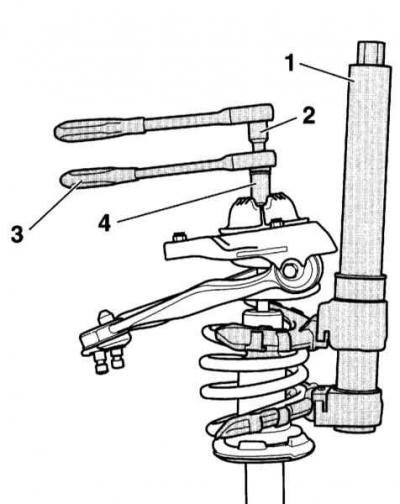

3. Зажмите пружину с наконечником в тисках.
5. Сожмите пружину соответствующим приспособлением. СТО AUDI применяют для этой цели приспособление V.A.G 1752/1 (1).

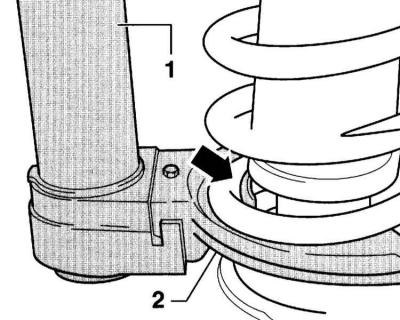

6. При сжатии следите за правильным положением пружины в приспособлении (стрелка на сопроводительной иллюстрации). (1) – приспособление для сжатия, (2) – опора для витков пружины.
7. Сожмите пружину так, чтобы освободилась верхняя тарелка.
8. Отверните гайку с буртиком крепления штока. При этом удерживайте шток от проворачивания торцевым ключом для внутреннего шестигранника. Для этого необходим специальный инструмент (2, 3 и 4), показанный на иллюстрации 4.3 (HAZET 4910/13 или AUDI-Т10001/7, Т10001/11 и Т10001/3).
9. Снимите сжатую пружину вместе с приспособлением для сжатия.

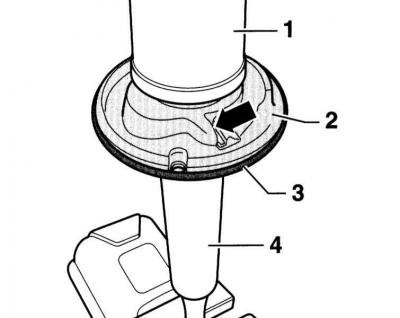

10. Снимите защитный кожух (1) и нижнюю опору пружины (2).
11. Пометьте положение нижней тарелки по отношению к амортизатору (4).
12. Отсоедините тарелку (3) с помощью пластмассового молотка и снимите наверх.
Установка
Предостережение: Имеются пружины различных групп допуска. Применять следует только пружины с одинаковой цветной меткой. Рекомендуется заменять пружины и амортизаторы в паре, т.е. с обеих сторон автомобиля.
1. Зажмите новый патрон амортизатора с наконечником в опорах амортизационой стойки или в тисках с накладками.
2. Перенесите на новый амортизатор метку со старого. Осторожно с помощью пластмассового молотка установите нижнюю тарелку пружины до упора на амортизатор. При этом следите за тем, чтобы метка на тарелке совпала с меткой на амортизаторе.

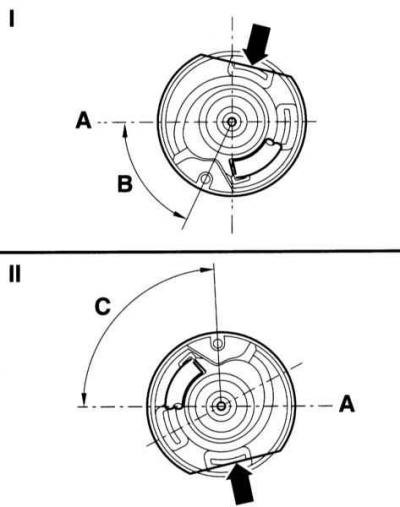

- А — Ось амортизатора/несущего рычага
- I — Левая амортизационая стойка, В = 65 ± 2°
- II — Правая амортизационая стойка, С = 87 ± 2°
3. Положение нижней тарелки определяется размерами, указанными на иллюстрации.
4. Срез тарелки (стрелка) должен обеспечивать доступ к кузову.
5. Установите на место нижнюю опору пружины и защитный кожух.
6. Установите на место сжатую пружину вместе с приспособлением для сжатия. Конец витка пружины должен прилегать к упору.

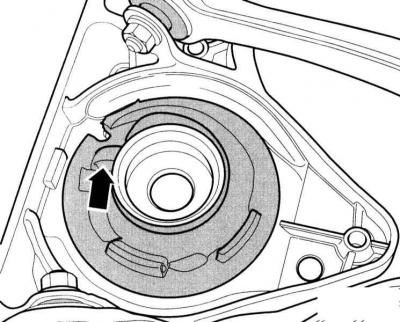

7. Установите опору амортизатора с верхней опорой пружины на сжатую пружину так, чтобы опора пружины прилегала к концу витка пружины (стрелка на сопроводительной иллюстрации). Допускается отклонение в пределах ± 2°.
8. Установите шайбу и опору амортизатора.
Внимание: Следите за тем, чтобы конец пружины прилегал к упору верхней опоры пружины.
9. Затяните новую гайку с буртиком специальным инструментом моментом 50Нм. Пружину пока не разжимайте.
10. Вдавите вертикально амортизационую стойку приспособлением для сжатия V.A.G 1752/2.

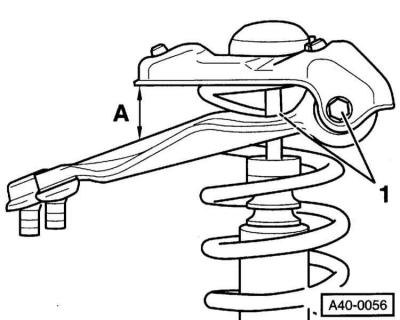

11. Отпустите нижний стопорный рычаг и поверните верхнюю тарелку пружины так, чтобы шкала опоры амортизационой стойки стояла на отметке 7°.
12. Следите за тем, чтобы концы пружины прилегали к упорам верхней и нижней опор пружины.

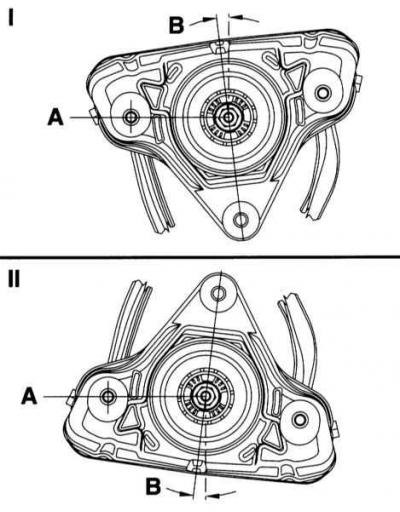

- I — Слева по направлению движения
- II — Справа по направлению движения
- А — Ось амортизатора/несущего рычага
- B — Угол установки
13. Зафиксируйте стопорный рычаг.
14. Рычаг опоры пружины приспособления V.A.G 1752/2 (стрелка) должен совпадать с центром опоры.
15. Осторожно ослабьте приспособление для сжатия пружины и выньте его.
16. Проверьте регулировку. При необходимости, повторите процедуру.
17. Установите на место амортизационую стойку, обратитесь к соответствующему разделу.
