Снятие и установка заднего бампера (Audi A4 B6)

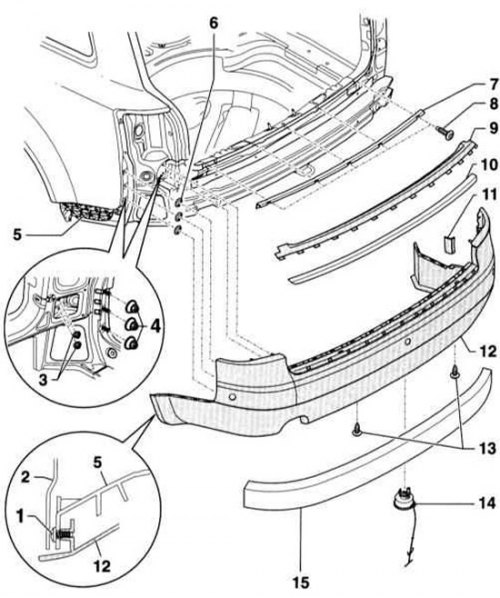

Указание: Снятие и установка на моделях Седан выполняется аналогичным образом. В отличие от моделей Универсал отсутствуют опорная и уплотнительная планки (7), (9), а также опора (14).

1 — Два болта
2 — Локер крыла
3 — Гайка
4 — Гайка
5 — Направляющая
6 — Шесть зажимов
7 — Опорная планка
8 — Болт
9 — Уплотнительная планка. Вставляется в бампер
10 — Декоративная планка. Вставляется в бампер
11 — Боковая уплотнительная планка. Вставляется в бампер
12 — Бампер
13 — Два болта
14 — Опора. При установке нового бампера должна заменяться.
15 — Ударная планка

Указание: Ударная планка закреплена на заднем бампере двусторонней клейкой лентой. Вследствие этого при снятии она разрушается.

Снятие

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.

Внимание: Некоторые операции выполняются как с левой, так и справой стороны автомобиля. Описание их даётся только в отношении одной стороны.

2. Снимите боковую облицовку в грузовом отсеке, обратитесь к Разделу Снятие и установка облицовок (Универсал).

3. Рассоедините разъём громкоговорителя позади боковой облицовки и отсоедините громкоговоритель вместе с усилителем.

4. Рассоедините разъём парковочных сенсоров у блока управления под задним фонарем.

5. Отверните гайки (3) и гайки (4) в грузовом отсеке.

[Материал опубликован ранее на: AutoInstruction.ru]

6. Выверните болты (13).

7. Отсоедините локер крыла в задней части.

8. Выверните болт (1) у направляющей (5) и снимите боковую часть бампера.

9. С помощью ассистента потяните назад бампер и снимите его.

Установка

1. Установка выполняется в последовательности, обратной снятию.

2. При установке нового бампера установите снизу новую опору (14). Затем освободите опору, потянув за нить. Таким образом опора разгружается и держит бампер по отношению к поперечине.
