Внимание! Топливная система находится под давлением. Соблюдайте соответствующие правила техники безопасности! Прежде чем открывать систему, место соединения накройте тряпкой. Осторожно ослабив соединение, снимите давление.
1. Демонтаж: Снимите заднюю крышку двигателя (стрелки).

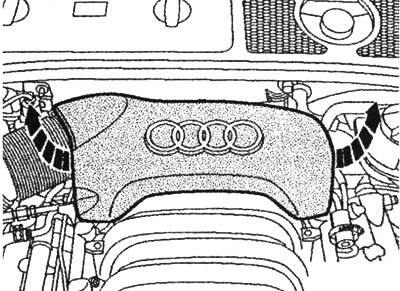

Снятие крышки двигателя
2. Выверните винты на крепежной пластине для электромагнитных клапанов (стрелка).
[Статья опубликована первоначально здесь: Autoinstruction.ru]

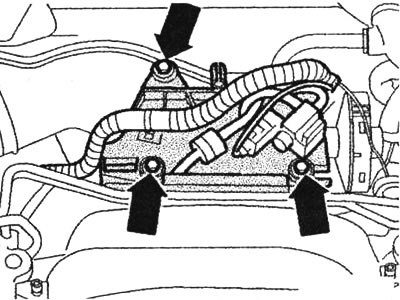

Винты на крепежной пластине для электромагнитных клапанов
3. Отсоедините разъемы со всех клапанных форсунок.
4. Снимите вакуумный шланг 3 с регулятора давления подачи топлива.
5. Отверните распределитель топлива от впускного газопровода с изменяемой длиной тракта.
Отсоединение распределителя топлива от впускного газопровода с изменяемой длиной тракта
6. Если нужно поменять распределитель топлива, разъедините подающий трубопровод 2 и обратный трубопровод 1. В противном случае равномерно снимите кверху с впускного газопровода распределитель топлива вместе с форсунками и положите его на чистую тряпку в задней части моторного отделения.
7. После этого снимите пружинный зажим в месте соединения форсунки и распределителя топлива и выньте форсунку (форсунка просто вставляется в распределитель).
8. При установке форсунок, которая осуществляется в обратной последовательности, обязательно замените все уплотнительные кольца круглого сечения, кольца слегка смажьте чистым моторным маслом. При замене переднего уплотнительного кольца ни в коем случае не снимайте с головки форсунки пластмассовый колпачок! Кольцо нужно снимать через колпачок.
9. Форсунки в правильном положении вдвиньте в вертикальном направлении до упора в распределитель топлива и закрепите пружинными зажимами. Проверьте правильность посадки зажимов на распределителе и форсунках!
10. Установите на впускном газопроводе распределительтоплива с укрепленным на нем форсунками и равномерно вдавите его до упора.
