Демонтаж и установка генератора (Audi A4 B6)

  • Главная
  • Ауди
  • А4
  • B6 (2001-2006)
  • Электрооборудование
  • Система пуска и заряда
  • Демонтаж и установка генератора
0
Оглавление: Автомобили с четырехцилиндровым…↓ Автомобили с 6-цилиндровым двигателем ↓
При любых работах с генератором следует выполнять правила, которые постоянно встречаются в разных главах данной книги. После отсоединения отрицательного провода батареи отрицательный полюс лучше всего оклеить изолентой, генератор при присоединенной батарее не демонтировать, при демонтаже помнить о кодировании (радиоприемника и радионавигационной системы), после монтажа генератора снова активировать соответствующие устройства.

Самостоятельный демонтаж и установка генератора — это не такое уж простое дело. Объем этой сложной работы определяется конструкцией держателя генератора и способом демонтажа поликлинового ремня. Демонтаж принципиально отличается в автомобилях с четырех- и шестицилиндровыми двигателями.

Автомобили с четырехцилиндровым двигателем



1. Демонтаж: Откройте крышку расширительного бачка для охлаждающей жидкости. Так как при открывании крышки может выйти горячий пар, накройте крышку тряпкой, затем осторожно откройте крышку.

2. Снимите крышку двигателя. В автомобилях с отопителем независимого действия на шумоизолирующей крышке выверните три винта крепления трубы отопителя.

3. Снимите шумоизолирующую крышку, для чего ослабьте ее в десяти точках. Под двигатель подставьте ванночку для сбора жидкости (V.A.G. 1306).

4. Снимите стопорную скобу 1 и снимите датчик температуры охлаждающей жидкости (G2) 2

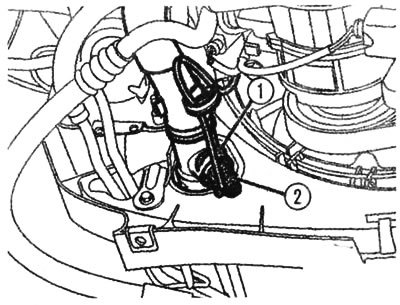

Стопорная скоба 1 и датчик температуры…

Стопорная скоба 1 и датчик температуры охлаждающей жидкости 2




5. Слейте охлаждающую жидкость только из радиатора. После этого снимите шланг с трубы системы охлаждения (стрелка).

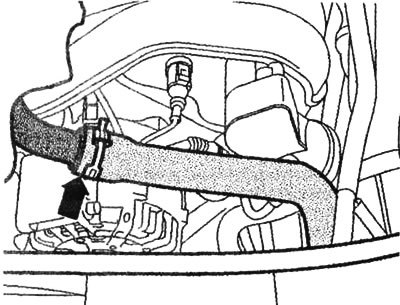

Шланг на трубе системы охлаждения. Шланг…

Шланг на трубе системы охлаждения. Шланг снимается в месте, которое обозначено стрелкой


6. Отверните управляющее устройство вентилятора радиа тора (стрелка), снимите его и отложите в сторону.

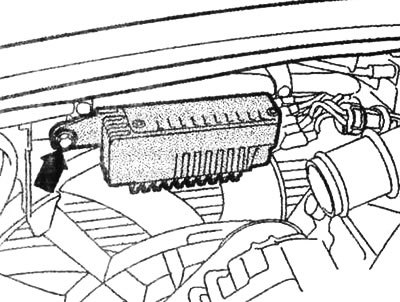

Крепежный винт (стрелка) на управляющем…

Крепежный винт (стрелка) на управляющем устройстве для вентилятора радиатора


7. Поверните натяжное устройство поликлинового ремня в направлении стрелки, для того чтобы ослабить ремень.

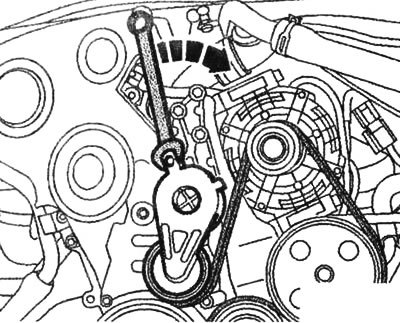

Натяжное устройство поликлинового ремня…

Натяжное устройство поликлинового ремня необходимо повернуть в направлении стрелки




8. Снимите поликлиновой ремень со шкива генератора и ослабьте натяжное устройство.

9. Разъедините разъем 1, а в случае двигателя объемом 2,0 л — также разъемы 2 и 3.

10. Выверните 4 крепежных винта и снимите генератор. Отверните клемму D+.

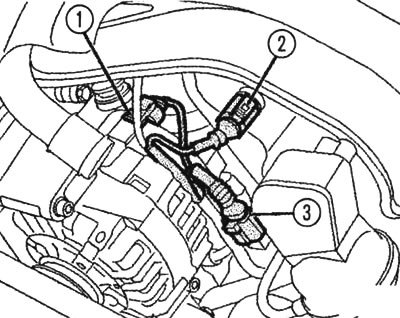

Разъемные соединения на генераторе: 1, а также (в…

Разъемные соединения на генераторе: 1, а также (в случае двигателя объемом 2,0 л) 2иЗ

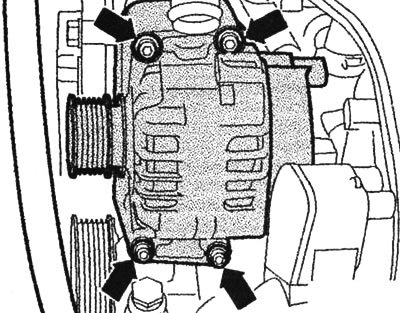

Стрелками показаны верхние и нижние крепежные…

Стрелками показаны верхние и нижние крепежные винты генератора


11. Установка осуществляется в обратной последовательности. Обязательно обратите внимание на точность посадки и прохождение поликлинового ремня.

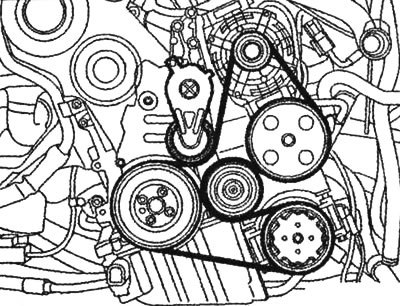

При монтаже генератора обратите внимание на…

При монтаже генератора обратите внимание на точность посадки и прохождение поликлинового ремня




12. Залейте охлаждающую жидкость, при присоединении батареи не забудьте активировать соответствующие устройства.

Автомобили с 6-цилиндровым двигателем



1. Демонтаж: Снимите наклонно вверх верхнюю крышку двигателя. Раскройте поликлиновой ремень. Прежде чем снимать ремень, обозначьте мелом или фломастером направление движения ремня. Если старый ремень установить в противоположном направлении, то он может выйти из строя.

2. Для ослабления ремня поверните по направлению стрел ки натяжное устройство (3299, 3299/1).

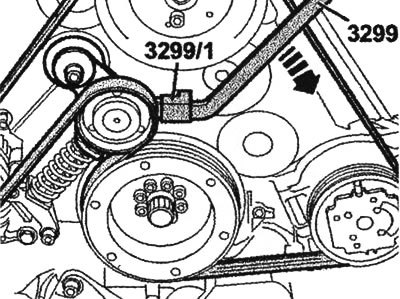

Натяжное устройство поликлинового ремня…

Натяжное устройство поликлинового ремня необходимо повернуть по направлению стрелки


3. Снимите ремень со шкива насоса рулевого привода. В случае автомобиля с отопителем независимого действия выверните на крышке шумоизолирующей крышки три винта трубы отопителя. Снимите шумоизолирующую крышку, для чего ослабьте ее в десяти точках.

4. Разъедините оба кабельных хомута в местах, которые обозначены стрелками. Раскройте держатель для впускного трубопровода и выньте электрический провод.

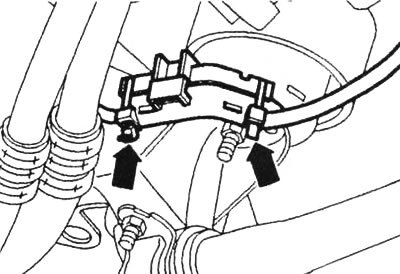

Разъедините кабельные хомуты в точках, которые…

Разъедините кабельные хомуты в точках, которые показаны стрелками




5. В автомобилях с автоматической коробкой передач снимите держатель для трубопроводов для рабочей жидкости. Для этого отверните гайки 1 и 2.

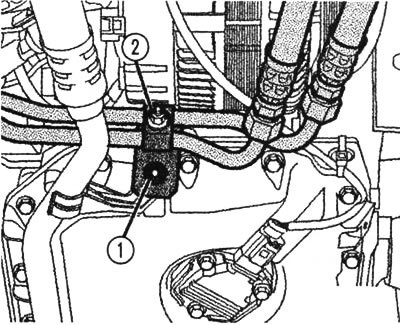

В автомобилях с автоматической коробкой передач…

В автомобилях с автоматической коробкой передач снимите держатель для трубопроводов для рабочей жидкости, для этого отверните гайки 1 и 2


6. Снимите с генератора провода (см. описание рабочей операции 9 для 4-цилиндровых двигателей). Выверните крепежные винты и снимите генератор.

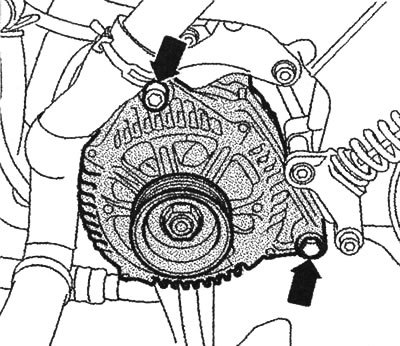

Стрелками показаны крепежные винты генератора

Стрелками показаны крепежные винты генератора


7. Установка осуществляется в обратной последовательности. Особое внимание обратите на точность посадки и прохождение поликлинового ремня.

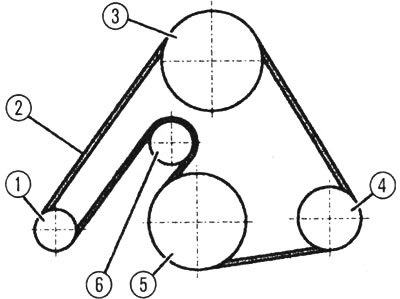

Прохождение поликлинового ремня: 1 - генератор, 2…

Прохождение поликлинового ремня: 1 - генератор, 2 - поликлиновой ремень, 3 - лопастный насос для сервопривода рулевого управления, 4 - компрессор кондиционера, 5 - коленчатый вал, 6 - натяжной ролик.


8. Моменты затяжки при монтаже: генератор к двигателю: М8 — 22 Нм, М10 — 45 Нм, клемма 30/В+ на генераторе — 16 Нм, клемма на полюсе батареи — 6 Нм. Пустите двигатель и проверьте прохождение ремня. После присоединения батареи активируйте соответствующие устройства.
