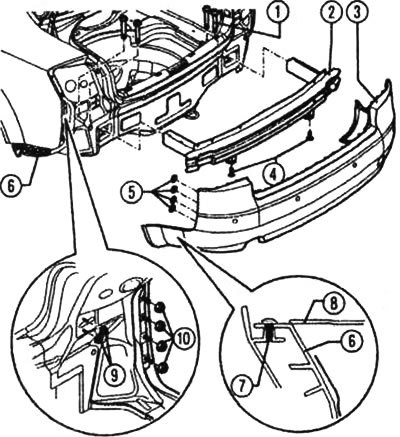

Схема монтажа заднего бампера: 1 - винт с неспадающей шайбой (20 Нм), 2 - поперечина, 3 - облицовка, 4 - винт (1 Нм), 5 - зажим, 6 - направляющая деталь, 7 - винт( 1 Нм), 8 - надколесный кожух, 9 - гайка (4 Нм), 10 - шестигранная гайка с буртиком (4 Нм).
2. После снятия облицовки выверните винт с шайбой 1 и вытащите из лонжеронов поперечину 2.
3. При установке, которая осуществляется в обратной последовательности, обратите внимание на крепление зажимов 5 на боковой детали, и также на моменты затяжки винтовых соединений.
4. Для демонтажа и установки направляющей детали необходимо снять бампер. После этого вывинтите винты 1 и снимите направляющую деталь 2. Момент затяжки при установке этой детали равен 1,5 Нм, обратите внимание на зажимы 3.

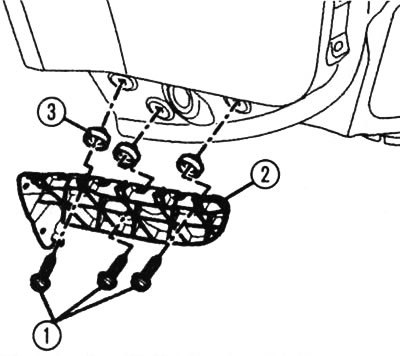

Направляющая деталь: 1 - винты (1,5 Нм), 2 - направляющая деталь, 3 - зажим
(Статья перепечатана с ресурса Autoinstruction.ru)
5. Для крепления бампера к боковой детали 3 перед установкой облицовки 1 необходимо вдавить в боковую деталь распорные зажимы 2.

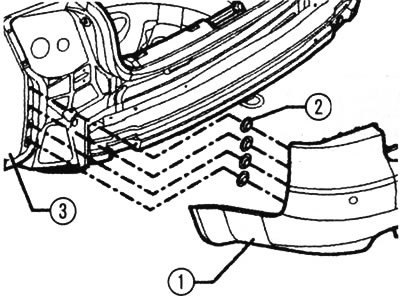

Крепление к боковой детали: 1 - облицовка, 2 - распорные зажимы, 3 - боковая деталь
