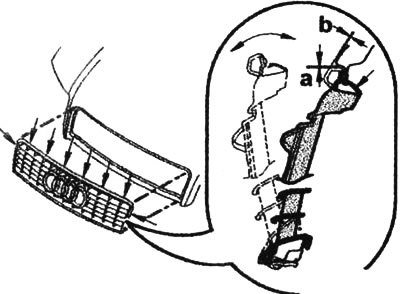

Решетка радиатора: размер а = 1,5±0,5 мм; размер b=0,7±0,5 мм
2. Откиньте решетку в верхней части и снимите ее внизу.
3. При установке решетки нанесите смазку на полиуретановое уплотнение. Насадите решетку в нижней части (обратите внимание на центровку!) и поверните его по направлению стрелки.
4. Обратите внимание на обеспечение монтажных размеров. При креплении решетки должен быть слышен отчетливый щелчок.
(Первоисточник расположен на портале: www.autoinstruction.ru)
5. Для демонтажа ловильного крюка выверните шестигранные гайки и снимите крюк.

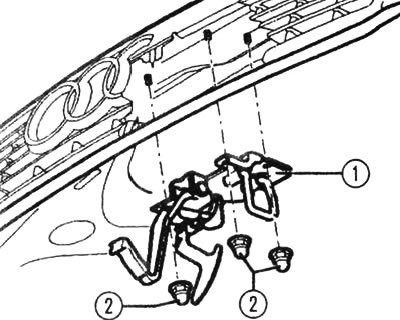

Ловильный крюк: Крюк 1 привинчивается с помощью шестигранных гаек 2
6. При установке крюка гайки затяните моментом 11 Нм.
7. Если Вы хотите демонтировать нижнюю часть запора капота 1, отцепите трос Боудена для отпирания и запирания капота. После этого выверните четыре винта 2 и выньте нижнюю часть запора.

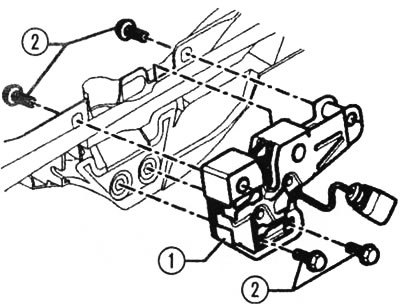

Нижняя часть запора капота: Нижняя часть запора капота 1 крепится четырьмя винтами 2
8. Для подгонки капота необходимо сместить вверх или вниз нижнюю часть запора.
9. При закрытом капоте упор должен слегка прилегать к внутреннему листу.

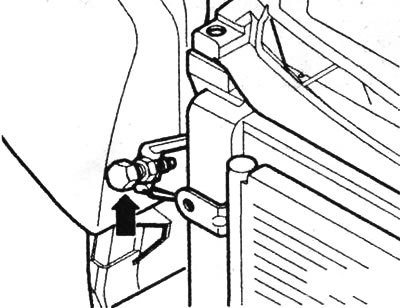

Упор: Упор слегка прилегает к внутреннему листу
10. При регулировке положения фар упор позиционируется лишь для тонкой регулировки. Момент затяжки: 15 Нм.
