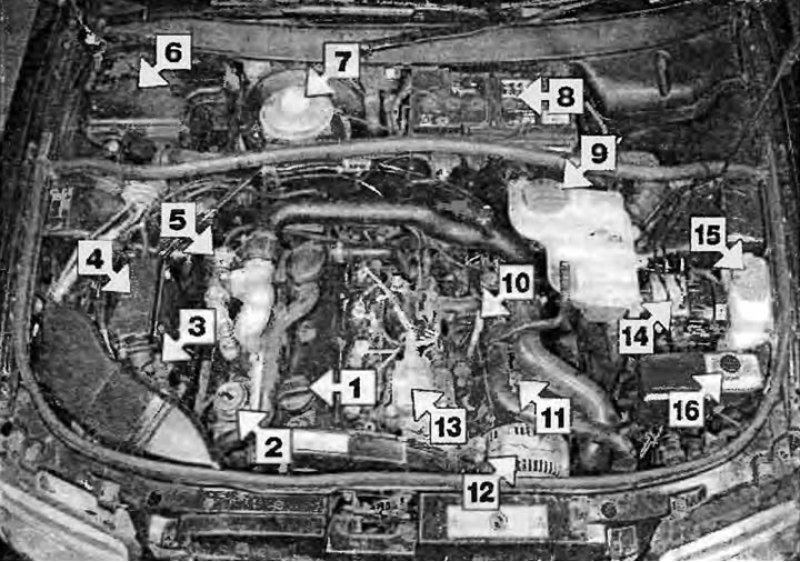

Вид под капотом - модели с турбодизелем 1.9 л (AFN)
1. Крышка маслозаливной горловины двигателя; 2. Клапан регулировки давление турбины; 3. ДМРВ (датчик массового расхода воздуха); 4. Воздушный фильтр; 5. Клапан РВГ (рециркуляции выхлопных газов); 6. БЭУ двигателя; 7. Резервный бачок тормозной жидкости; 8. Аккумулятор; 9. Расширительный бачок системы охлаждения; 10. Масляный щуп двигателя; 11. Топливный фильтр; 12. Генератор; 13. ТНВД (топливный насос высокого давления); 14. BhokABS; 15. Бачок омывателя; 16. Бачок ГУР (гидроусилителя рулевого управления)

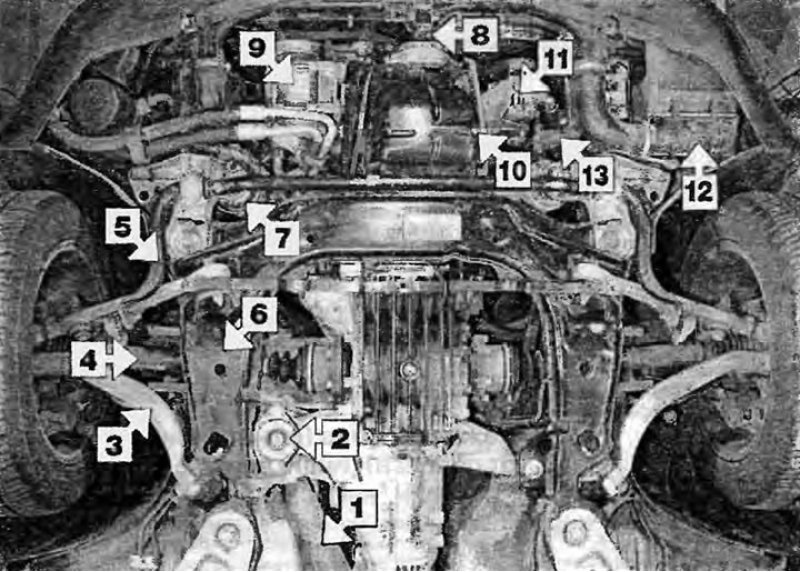

Вид спереди снизу автомобиля - модели с турбодизелями 1.9 л (AFN)
1. Приемная труба выпускной системы; 2. Опора КПП; 3. Передний рычаг подвески; 4. Приводной вал; 5. Передний стабилизатор поперечной устойчивости; 6. Передний подрамник; 7. Опора двигателя; 8. Передняя опора двигателя; 9. Компрессор кондиционера; 10. Сливная пробка поддона двигателя; 11. Насос ГУР; 12. Интеркулер; 13. Нижний шланг радиатора

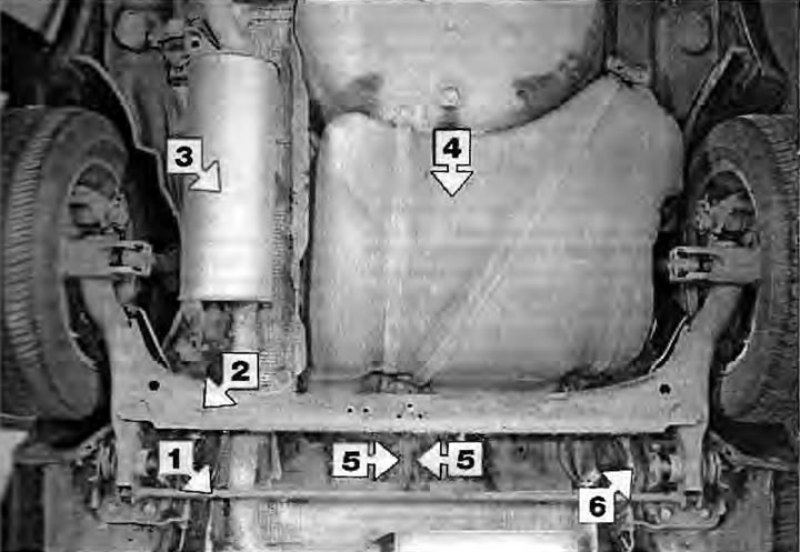

Вид автомобиля сзади снизу-дизельные медали
[Источник материала этот сайт autoinstruction.ru]
1. Стабилизатор поперечной устойчивости задней подвески; 2. Задняя балке; 3. Выхлопная труба и глушитель; 4. Топливный бак; 5. Тросы ручного тормоза; 6. Гидравлическая трубка тормозной системы
