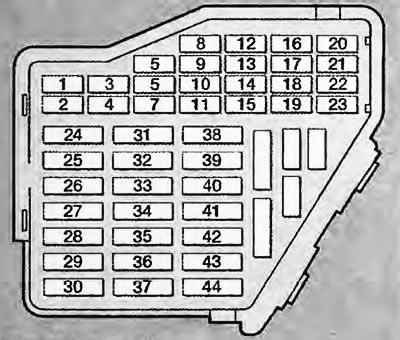

Назначение предохранителей
| 1 | 5А | Обогрев форсунок стеклоомывателя |
| 2 | 10А | Указатели поворотов |
| 3 | 5А | Реле омывателей фар. Освещение: перчаточного ящика, моторного отделения, кондиционера, АКПП, панели приборов |
| 4 | 5А | Освещение номерного знака |
| 5 | 10А | Панель приборов, подогрев сидений, дисплей АКПП, переключатель зеркал, лампа Airbag, указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А | Центральный замок |
| 7 | 10А | Системе ABS |
| 8 | 5А | Телефон |
| 9 | 10А | Обогрев зеркал и дверных замков |
| 10 | 5А | Корректор фар |
| 11 | 5А | Круиз-контроль (АКПП) |
| 12 | 10А | Встроенная диагностика |
| 13 | 10А | Стоп-сигналы |
| 14 | 10А | Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А | Панель приборов, АКПП (4-ступенчатая), кондиционер, навигационная система |
| 16 | 5А | Система ABS |
| 17 | 10А | Обогрев дверных замков |
| 18 | 10А | Правый дальний свет |
| 19 | 10А | Левый дальний свет |
| 20 | 15А | Правый ближний свет, электрокорректор фар |
| 21 | 15А | Левый ближний сеет, электрокорректор фар |
| 22 | 5А | Правые габаритные огни |
| 23 | 5А | Левые габаритные огни |
| 24 | 25А | Стеклоочистители лобового стеков, насос омывателя, репе прерывателя стеклоочистителя |
| 25 | 30А | вентилятор отопителя, кондиционер |
| 26 | 30А | Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27, 28 | 15А | Управление двигателем |
| 30 | 20А | Электропривод люка в крыше |
| 31 | 15А | Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А | Управление двигателем |
| 33 | 15А | Прикуриватель |
| 34 | 15А | Управление двигателем |
| 35 | 30А | Электророзетка для прицепа |
| 36 | 15А | Телефон, радио |
| 38 | 15А | Освещениее багажника, центральный замок |
| 39 | 15А | Аварийное освещение |
| 40 | 25А | Клаксон |
| 41 | 25А | Система ABS (гидромодулятор/насос) |
| 42 | 40А | Вентилятор |
| 43 | 5А | S-контакт (центральный замок, радио, навигационная система) |
| 44 | 30А | Подогрев сидений |
