Гидравлический блок
Предупреждение: Не моделях с ABS отключите аккумулятор прежде, чем вскрывать гидравлическую систему и не подключайте аккумулятор, пока не прокачаете систему. Если этого не сделать, воздух может попасть в гидронасос, откуда его удалить будет чрезвычайно сложно, потребуется специализированное диагностическое оборудование (см. параграф 2).
Примечание: Audi утверждает, что после снятия и установки блоков работу системы необходимо проверить с использованием специализированного оборудования. Принимая это во внимание, рекомендуется снятие и установку блоков доверить специалистам дилерского автосервиса. Если Вы приняли решение проводить эти операции самостоятельно, проверьте систему на диагностическом оборудовании при первой же возможности.
Снятие
1. Отсоедините отрицательный провод от аккумулятора.
2. Если необходимо, отверните винт крепления и снимите пластиковую крышку реле с гидравлического блока регулятора.
3. Освободите защелку и отсоедините разъем проводки от гидравлического блока.
4. Если необходимо, отверните гайку и отсоедините провод "массы" от регулятора.
5. Поднимите переднюю часть автомобиля и установите страховочные опоры. Снимите левое переднее колесо.
6. Присоедините к штуцеру левого суппорта отрезок шланга, опустив другой его коней в банку, как списано в параграфе 2. Откройте штуцер и нажмите на педаль тормоза до упора и зафиксируйте ее там деревянным бруском, уперев его в сиденье. Закончив удаление жидкости, заверните штуцер.
Примечание: Педаль тормоза необходимо держать нажатой до полного присоединения гидравлических трубок к гидравлическому блоку, до самого окончания процедуры.
7. Протрите место вокруг соединений трубок. Запомните, как трубки подключены к блоку, чтобы правильно установить при сборке. Отверните гайки соединений и аккуратно снимите трубки. Изолируйте трубки от проникновения в систему грязи. Незамедлительно смойте разлитую жидкость.
8. Ослабьте гайки крепления гидравлического блока и снимите узел из моторного отделения. Если необходимо, кронштейн крепления может быть демонтирован, если отвернуть болты крепления. Поврежденные или изношенные опоры регулятора подлежат замене.
Примечание: При снятии и хранении держите блок вертикально, чтобы не выливалась жидкость и внутрь не попадал воздух.
Установка
Примечание: В запасные части новые блоки поставляется полностью прокачанными и заполненными тормозной жидкостью. Жизненно необходимо держать пробки закрытыми до момента присоединения трубок, чтобы внутрь не попал воздух.
9. Установите блок на кронштейн и затяните гайки крепления предписанным моментом.
10. Снимите пробки и присоедините гидравлические трубки на свои места. Затяните соединительные гайки предписанным моментом.
11. Присоедините разъем проводки к гидравлическому блоку и, если предусмотрена, установите крышку.
12. Залейте в резервный бачок свежую тормозную жидкость (см. Еженедельные проверки) и подключите аккумулятор.
13. Снимите упор педали тормоза и прокачайте всю гидравлическую систему, как описано в параграфе 2. Перед выездом на дорогу проверьте работоспособность тормозов. При первой же возможности обратитесь к дилеру для проверки системы ABS.
Блок электронного управления Bosch ABS 5.0
Снятие
14. Снимите подушку заднего сиденья, как описано в главе 11 для получения доступа к БЭУ.
15. Отверните винты крепления и снимите блок.
16. Выключите зажигание, освободите защелку и отсоедините от блока разъем проводки. Снимите блок с автомобиля.
Установка
17. Установка - обратная процедура.
Датчик переднего колеса
Снятие
18. Отсоедините провод "массы" от аккумулятора.
(Оригинал можно просмотреть на сайте: Autoinstruction.ru)
19. Затяните ручной тормоз. Поставьте клинья под задние колеса. Поднимите переднюю часть автомобиля и установите страховочные опоры. Снимите соответствующее колесо.
20. Проследите проводку от датчика, освобожден ее от всех креплений и запоминая укладку. Отсоедините разъем проводки.

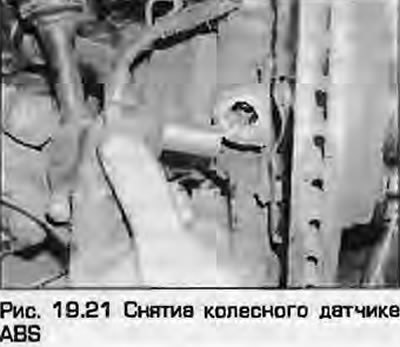

21. Аккуратно вытяните датчик из кронштейна поворотного кулака и снимите его с автомобиля. Сняв датчик, снимите резиновое уплотнение и фиксирующую втулку с кронштейна (рис. 19.21).
Установка
22. Убедитесь в чистоте датчика и его посадочной поверхности в поворотном кулаке и нанесите немного смазки на основе мелкодисперсной меди.
23. Вставьте втулку до упора в стойку, затем вставьте датчик с резиновым уплотнением. Правильно уложите и закрепите проводку и протолкните датчик до упора.
24. Присоедините разъем проводки.
25. Установите колесо (если снимали) и опустите автомобиль. Затяните болты крепления колес предписанным моментом, как описано в главе 1А или 1Б. Подключите аккумулятор.
Датчик заднего колеса
Снятие
26. Отсоедините провод "массы" от аккумуляторе.
27. Снимите подушку заднего сиденья, как описано в главе 11 и найдите разъем проводки датчика. Отсоедините разъем и освободите проводку от креплений.
28. Поставьте клинья под передние колеса, включите заднюю (или "Р" в случае АКПП) передачу. Поднимите заднюю часть автомобиля и установите страховочные опоры. Снимите соответствующее колесо.
29. Проследите проводку от датчика до разъема и освободите проводку датчика от общей косы. Отверните болты креплений и снимите защитную крышку проводки от задней балки, освободите резиновое уплотнение в отверстии кузова и вытяните проводку так. чтобы можно было ее снять вместе с датчиком.

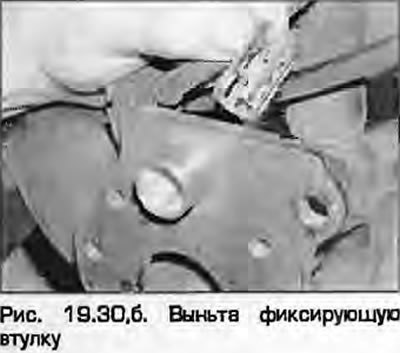

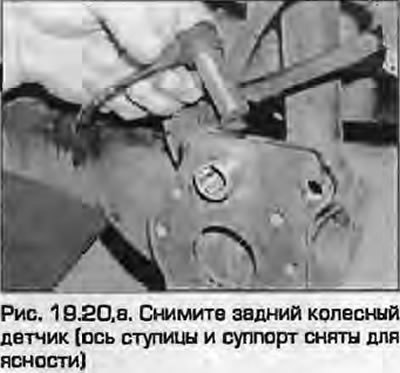

30. Аккуратно вытяните датчик из задней балки и снимите его с автомобиля. Вынув датчик, выньте втулку (рис. 19.30, а, б).
 |
 |
Установка
31. Убедитесь в чистоте стыковочных поверхностей рычага и датчика. Смажьте фиксирующую втулку и датчик смазкой на основе мелкодисперсной меди.
32. Вставьте втулку в отверстие задней балки, затем вставьте датчик. Уложите проводку датчика на место и вставьте датчик до упора.
33. Проследите правильную укладку проводки и закрепите ее всеми креплениями. Установите защитную крышку на заднюю балку, надежно затянув винты крепления. Просуньте проводку в отверстие кузова и установите резиновое уплотнение.
34. Установите заднее колесо, опустите автомобиль. Затяните болты крепления колес предписанным моментом, как описано в главе 1А или 1Б.
35. Присоедините разъем проводки датчика, установите подушку заднего сиденья и подключите аккумулятор.
