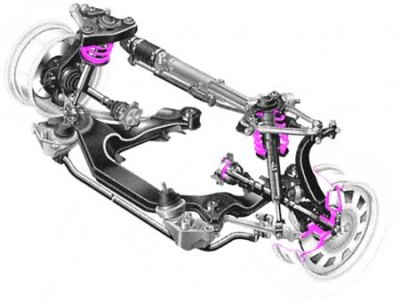

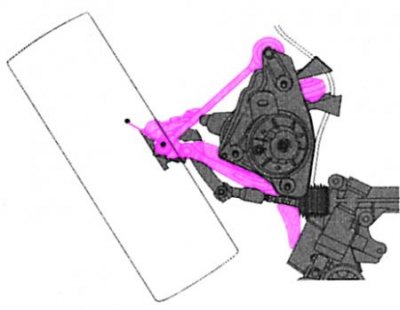

По своей конструкции четыре рычага независимой подвески соответствуют передней оси Audi A8. За счет расположения четырех поперечных рычагов достигается то, что в управлении практически не ощущается влияние привода.

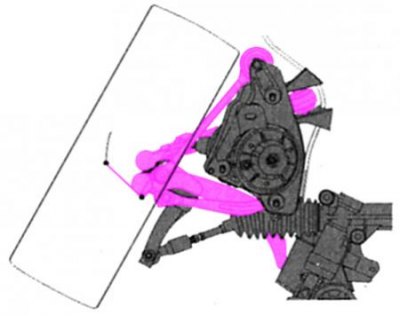

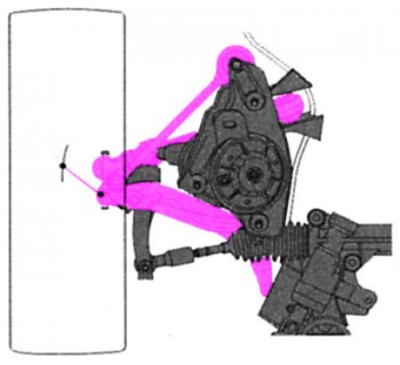

На трех рисунках показано, где находится – воображаемая – левая ось (стрелка) при различных поворотах колеса. Особенно важно положение оси с управляемыми колесами при нейтральном положении колес. В этом случае она находится почти точно в центре колеса.

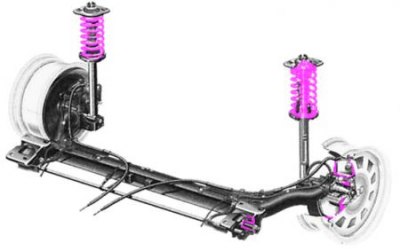

Audi A4 с передним приводом располагает так называемым задним мостом с сопряженными рычагами. В основном он состоит из двух трубообразных продольных рычагов, которые соединены крутильно-пластичным V-образным профилем.

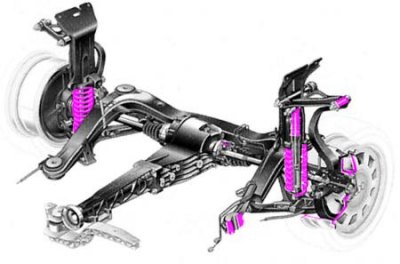

У Audi A4 quattro сзади установлен так называемый мост с двойными поперечными рычагами, в центре которого находится привод на задние колеса.
Передний мост
При четырех рычагах независимой подвески передней оси в Audi каждое колесо управляется четырьмя алюминиевыми поперечными рычагами. Два верхних поперечных рычага закреплены на конструкции посредством резинометаллических подшипников и соединены с опорой колеса шаровыми головками с пониженным трением. Оба нижних поперечных рычага подвески (по одному – несущий и ведущий рычаги) закреплены на подрамнике посредством резинометаллического подшипника, и каждый из них соединен с опорой колеса шаровой головкой с пониженным трением. Газонаполненный амортизатор и винтовая пружина соединены в амортизационную стойку. Амортизационная стойка не берет на себя задачу управления колесами. Дополнительная пружина из клеточного полиуретана в сочетании со стяжной буферной пружиной в амортизаторах обеспечивает комфортный перехват сильных колебаний кузова на передней оси.
Рычаги независимой подвески расположены таким образом, что в значительной степени сглаживаются приподниманием передней части автомобиля в начале движения и ее опусканием во время торможения. Для снижения продольных движений оси внутренний подшипник ведущего рычага демпфируется гидравлическим путем. Зафиксированный на подрамнике трубчатый стабилизатор, который соединен с несущим рычагом посредством шатуна, уменьшает крен кузова на поворотах.
За счет использования алюминия в различных деталях оси и в конструктивной конфигурации, а также в результате применения высокопрочных материалов в пружинах можно было сохранить низкий вес дорогостоящей конструкции подвески. Позитивные свойства передней подвески с четырьмя рычагами независимой подвески формируют блок с управляемыми колесами, который проходит почти вертикально через центр колеса. Под блоком с управляемыми колесами инженер подразумевает предполагаемую линию, вокруг которой перемещается колесо при движении руля. Блок с управляемыми колесами рядом с серединой колеса обладает большими преимуществами, так как при переднем приводе наряду с усилиями, прикладываемыми для поворота колеса, передаются также приводные усилия, которые вновь прилагаются в центре колеса. Чем меньше расстояние между осью с управляемыми колесами и центром колеса, тем короче рычаг и тем меньше влияние помех на рулевое управление.
Материал опубликован ранее на (Autoinstruction)
При передней оси с четырьмя рычагами независимой подвески в А4 почти устраняется влияние приводных усилий на рулевое управление, так как расстояние между осью с управляемыми колесами и центром колеса очень мало – оно составляет всего 10 мм.
Задний мост в автомобилях с передним приводом
Известный задний мост с сопряженными рычагами состоит из двух жестких на изгиб и крутильно-жестких трубообразных продольных рычагов, соединенных крутильно-пластичным, жестким на изгиб V-образным поперечным профилем. Дополнительный стабилизатор сварен с концами продольных рычагов. Благодаря этому достигаются высокая поперечная жесткость моста и выдающаяся стабильность колеи. Этот задний мост должен быть заново отрегулирован в отношении многих деталей. При этом приоритетной целью является повышение комфортабельности и устойчивости движения, снижение шумов и уменьшение веса.
Конструкция заднего моста с сопряженными рычагами способствует тому, что при одновременном сжатии обоих колес он ведет себя как задний мост с продольными рычагами, а при поочередном сжатии пружинной амортизационной телескопической стойки как диагональный рычаг независимой подвески заднего моста.
Задний мост моделей Quattro
Модели Audi A4 quattro снабжены сдвоенными поперечными рычагами независимой подвески колес, включая эластичные опоры для задних колес. Верхние поперечные рычаги, расположенные над колесами, обеспечивают возможность устройства большого багажника.
Направляющая система подвески колеса обеспечивается двумя треугольными поперечными рычагами с дополнительным стрежневым рычагом с каждой стороны. Амортизаторы и винтовые пружины объединены для экономии места в амортизационные стойки.
Тормозная система с ABS
Серийная система антиблокировки пятого поколения с электронным распределением тормозного усилия EBV обеспечивает высокую устойчивость торможения в самых разных условиях движения и делает ненужным механический регулятор тормозного усилия. Так как электронное управление ABS обладает значительно более чувствительной реакцией, чем механический регулятор тормозного усилия, то используется существенно больший диапазон регулировки. Для того чтобы обеспечить устойчивость движения также при торможении на поворотах, должна быть снижена доля тормозного усилия на задней оси. EBV распознает посредством датчиков частоты вращения ABS, движется ли Audi A4 прямолинейно или проходит поворот. На повороте тормозное давление на задние колеса снижается. Благодаря этому задние колеса могут дать максимальное усилие бокового увода.
Электронный механизм блокировки дифференциала EDS
EDS серийно устанавливается на всех моделях А4 quattro и входит в спецкомплектацию передне-приводных моделей с четырехцилиндровыми двигателями с рабочим объемом от 1,8 л.
При электронной блокировке дифференциала EDS в полноприводных моделях речь идет о целенаправленном фрикционном сцеплении до трех колес, в переднеприводных автомобилях – одного колеса. За счет этого при трогании с места в экстремальных условиях, например при скользкой дороге, обеспечивается максимальная тяга.
Электронная регулировка пробуксовки колес ASR
В переднеприводных моделях А4 с двигателями V6 с рабочим объемом 2,6 и 2,8 л в качестве спецкомплектации для улучшения тяги предлагается электронная регулировка пробуксовки колес ASR, которая обладает также всеми функциями EDS. Если EDS включает целенаправленное фрикционное сцепление для улучшения тяги, то электронная регулировка пробуксовки колес ASR при необходимости обеспечивает дополнительное вмешательство в управление двигателем. Смысл электронной регулировки пробуксовки колес заключается в том, чтобы избежать пробуксовывания передних колес независимо от того, сколько газа дает водитель.
