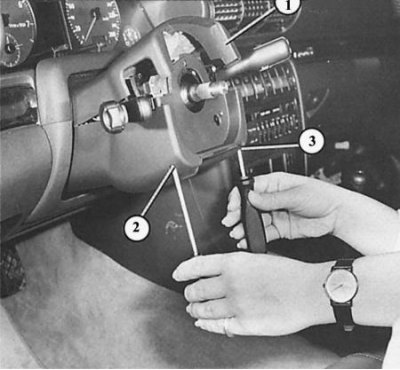

Демонтаж рычажного выключателя, 1-й этап: после ослабления двух винтов с крестообразными головками (2 и 3) снимается верхняя облицовка рулевой колонки (1).
Демонтаж рычажного выключателя, 2-й этап: ослабьте винты с крестообразными головками (3, 4, 5) и винт TORX (1) для того, чтобы демонтировать нижнюю облицовку рулевой колонки. 2 – отверстие одного из крепежных винтов верхней облицовки.

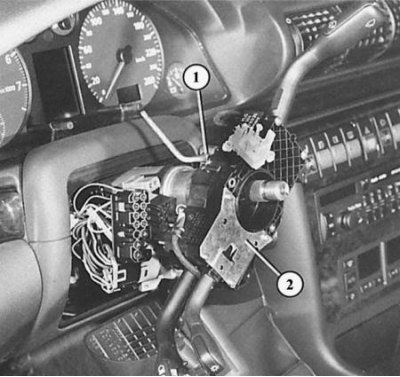

Демонтаж рычажного выключателя, 3-й этап: после ослабления болта TORX (1) можно снять назад элемент (2) рычажного выключателя.

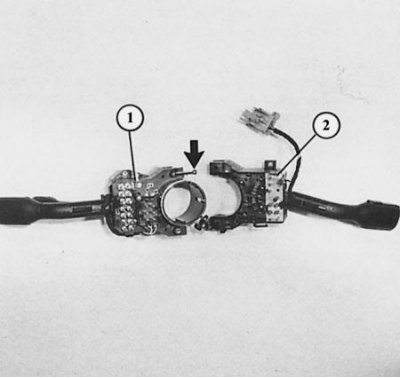

Демонтаж рычажного выключателя, 4-й этап: выключатель (1) света/указателей поворотов можно отсоединить от выключателя стеклоочистителей (2) после ослабления винта, показанного стрелкой.

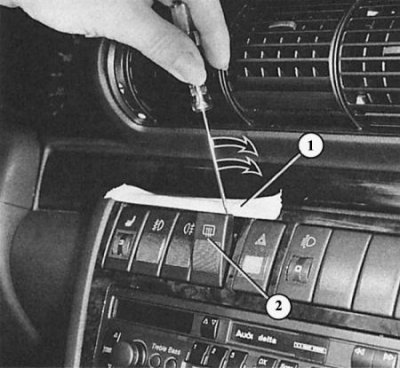

Демонтаж клавишного выключателя, 1-й этап: нажимную кнопку (2) отожмите тонкой отверткой (стрелки). Защитите приборную доску полоской клейкой ленты (1).
Демонтаж клавишного выключателя, 2-й этап: поставьте плоскогубцы на край выключателя, выньте выключатель. Нажимные выключатели фиксируются пружинными зажимами (1 и 2).

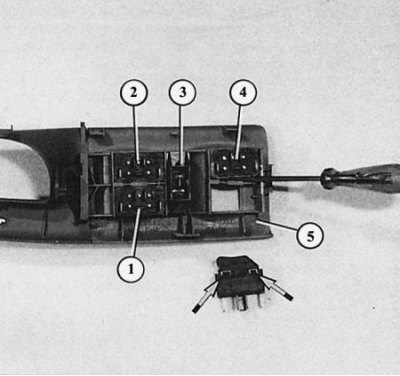

Демонтированная декоративная панель дверной ручки (5) с выключателями: 1, 2 и 4 – выключатели стеклоподъемников с электроприводом; 3 – блокирующий выключатель. Стрелки – крепежные зажимы выключателя, вынимающиеся из пазов отверткой.

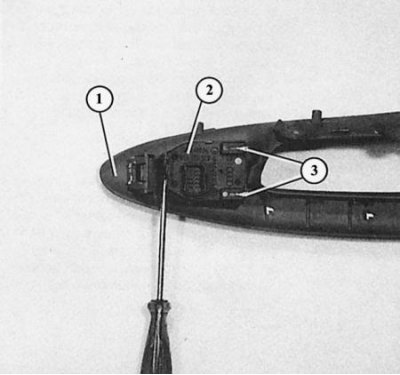

На переднем конце декоративной панели дверной ручки (1) располагается выключатель (2) регулировки зеркала с электроприводом. С передней стороны он вынимается из пазов отверткой, сзади нужно деблокировать две задвижки (3).
Рычажные выключатели
Рычажные выключатели под рулевым колесом снимаются после ослаблен
1. Демонтируйте рулевое колесо (глава Подвеска колес и рулевое управление).
2. Демонтируйте верхнюю облицовку рулевой колонки; для этого вывинтите снизу два винта с крестообразными головками и снимите деталь облицовки вверху.
3. Демонтируйте нижнюю облицовку рулевой колонки; для этого рядом с рулевой колонкой отвинтите три других винта с крестообразными головками и снизу ослабьте болт TORX.
4. Откройте фиксатор рулевой колонки, откиньте вниз облицовку. Или для того, чтобы полностью снять облицовку, отвинтите рукоятку фиксатора рулевой колонки.
5. Вверху сзади на корпусах выключателей немного ослабьте болт TORX, но не вывинчивайте его полностью.
6. Выньте элемент рычажного выключателя.
7. Снимите все выключатели.
8. Если нужно заменить один выключатель, то ослабьте винт с крестообразной головкой и отсоедините один выключатель.
Клавишные выключатели
Клавишные выключатели и ручки настройки с похожими корпусами находятся в Audi под средними соплами выхода воздуха в приборной доске. Демонтаж:
1. Метод 1: отожмите кнопку выключателя тонкой отверткой от выключателя. Защитите приборную доску полоской клейкой ленты.
2. Поставьте плоскогубцы на край включателя и выньте выключатель.
3. Отсоедините многоштырьковый разъем.
4. Метод 2: слепую заглушку отожмите отверткой для того, чтобы получить доступ снизу к расположенному рядом выключателю.
5. Выдавите выключатель из монтажного отверстия снизу.
6. Отсоедините многоштырьковый выключатель.
Освещение выключателей
Лампочки для освещения выключателей и символов нельзя заменить отдельно; должен заменяться весь выключатель.
Выключатели стеклоподъемников и регулировки зеркал
В декоративной панели левой ручки двери размещаются выключатели стеклоподъемников с электроприводом и регулировки зеркал. В остальных дверных ручках находятся только отдельные выключатели. Демонтаж в двери водителя:
1. Демонтируйте обивку двери (глава Детали кузова). Снимите звукоизоляционную пленку.
2. Выключатель стеклоподъемников: вставьте узкую отвертку или тупой нож сзади между блоком выключателей и рамой.
3. Таким способом вынимаются из пазов крепежные зажимы на корпусах выключателей.
4. Выньте блок выключателя.
5. Блокирующий выключатель задних стеклоподъемников вынимается из пазов тем же способом. Оба крепежных зажима находятся на узких сторонах выключателя.
6. Выключатель регулировки зеркала: демонтаж такой же, как у выключателя стеклоподъемников, но нужно дополнительно деблокировать две задвижки.
