Кронштейн предохранителя, фонарь освещения номерного знака, фонарь освещения ящика для перчаток.

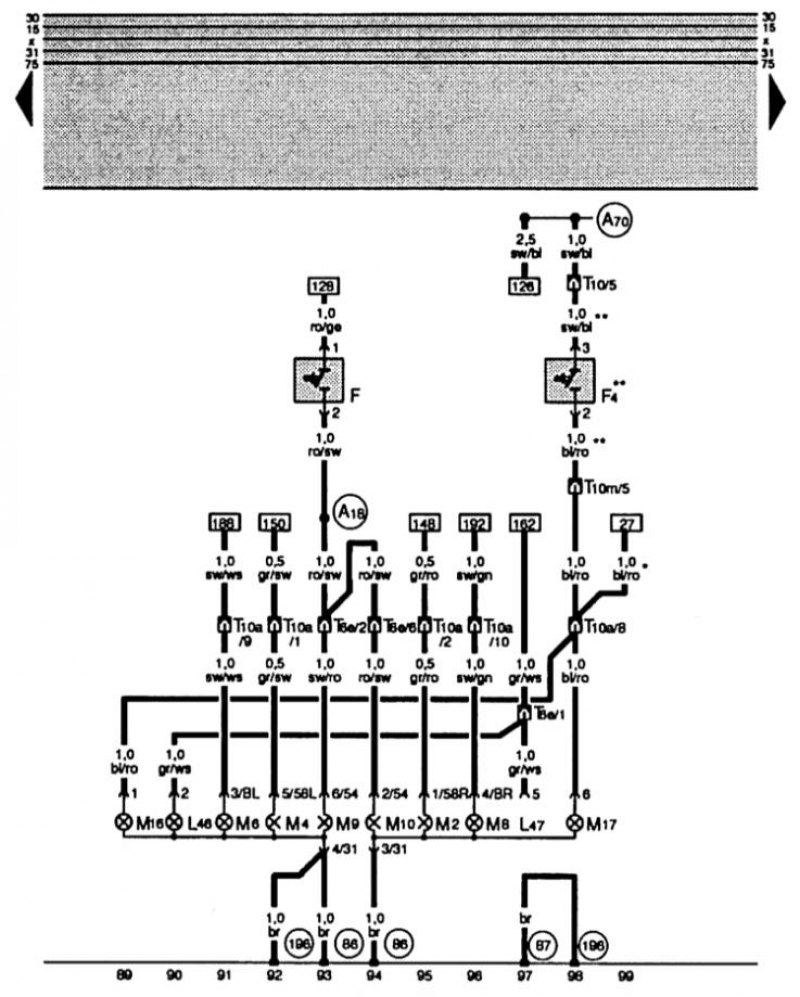

Выключатели.
- F - выключатель огней стоп-сигнала
- F4 - выключатель фонарей заднего хода
- L46 - лампа противотуманного левого заднего фонаря
- L47 - лампа противотуманного правого заднего фонаря
- M2 - лампа правого заднего фонаря
- M4 - лампа левого заднего фонаря
- M6 - лампа указателя поворота сзади слева
- M8 - лампа указателя поворота сзади справа
- M9 - лампа огня стоп-сигнала слева
- M10 - лампа огня стоп-сигнала справа
- M16 - лампа фонаря заднего хода слева
- M17 - лампа фонаря заднего хода справа
- T6e - штекерный разъем, 6-штырьковый, синий, станция разъемов слева, стойка А
- T10 - штекерный разъем, 10-штырьковый, коричневый, станция соединения эл. коробки, увлажняющая коробка
- Т10а - штекерный разъем, 10-штырьковый, коричневый, станция разъемов слева, стойка А
- T10m - штекерный разъем, 10-штырьковый, черный, станция соединения эл. коробки, увлажняющая коробка
- А18 - соединение (54), в группе проводов распределительного щита
- А70 - соединение с плюсом (15а - предохранитель 231), в группе проводов распределительного щита
- 86 - соединение с массой –1-, группе проводов сзади
- 87 - соединение с массой –2-, группе проводов сзади
- 196 - соединение с массой –3-, группе проводов сзади
- * - автомобили с АКП
- ** - автомобили с механической КП
- S1 - предохранитель в кронштейне
- S2 - предохранитель в кронштейне
- S3 - предохранитель в кронштейне
- S4 - предохранитель в кронштейне
- S5 - предохранитель в кронштейне
- S224 - предохранитель в кронштейне
- S225 - предохранитель в кронштейне
- S226 - предохранитель в кронштейне
- S231 - предохранитель в кронштейне
- T10a - штекерный разъем, 10-штырьковый, коричневый, станция разъемов слева, стойка А
- W6 - фонарь освещения ящика для перчаток
- X - фонарь для освещения номерного знака
- А3 - соединение с плюсом (58), в группе проводов распределительного щита
- А34 - соединение (75х), в группе проводов распределительного щита
- А37 - соединение (58а), в группе проводов распределительного щита
- А74 - соединение с плюсом (15а - предохранитель 5), в группе проводов распределительного щита
- W2 - соединение с плюсом (58), в группе проводов сзади
- 81 - соединение с массой –1-, в группе проводов распределительного щита
- 87 - соединение с массой –2-, в группе проводов сзади
- Е1 - выключатель света
- Е4 - выключатель ручного переключения (фар) на ближний свет и светового сигнала
- Е19 - выключатель стояночного огня
- Т14 - штекерный разъем, 14-штырьковый, черный, в выключателе на рулевой колонке
- А9 - соединение с плюсом (56b), в группе проводов распределительного щита
- А43 - соединение (57l), в группе проводов распределительного щита
- А44 - соединение (57r), в группе проводов распределительного щита
