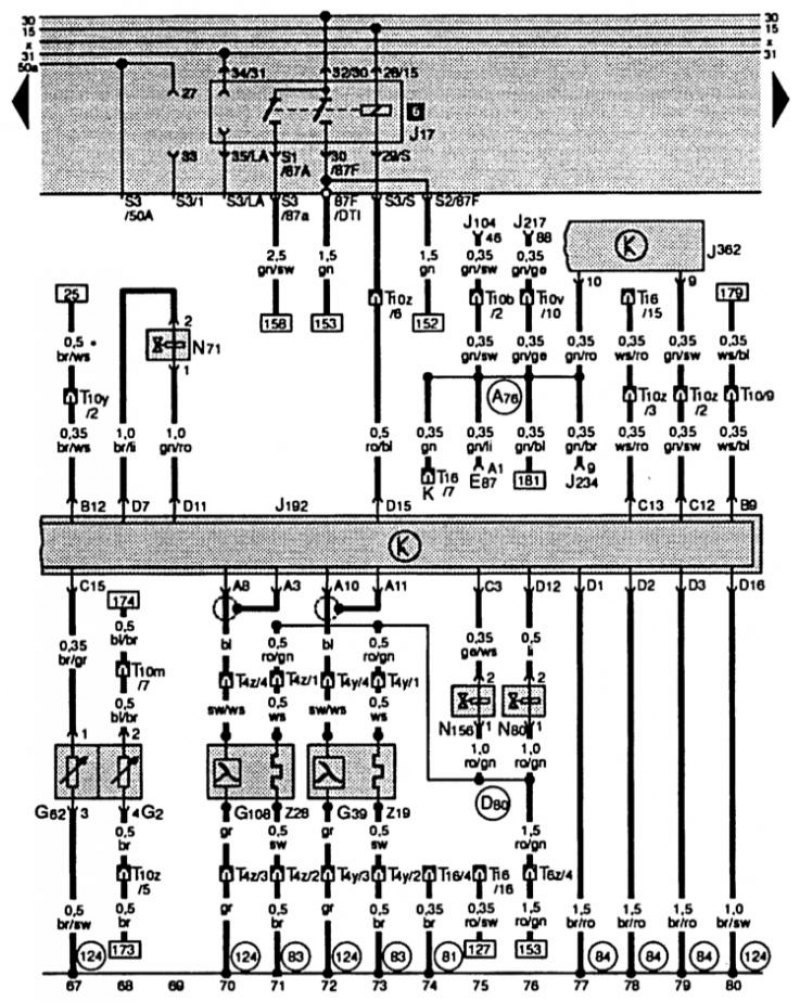

Блок управления многоточечным впрыском, реле топливного насоса, диагностический разъем, лямбда-зонды с обогревом.
Включатель стартера, реле разгрузки Х-контакта.
- E87 — модуль управления и индикатора климатической установки/Climatronic
- G4 - датчик момента зажигания
- G28 - датчик числа оборотов двигателя
- J104 - блок управления ABS c EDS
- J189 - система автоконтроля
- J192 - блок управления многоточечным впрыском
- J217 - блок управления автоматической коробкой передач
- T3l - штекерный разъем, 3-штырьковый, черный, в двигательном отсеке слева
- T3m - штекерный разъем, 3-штырьковый, серый, в двигательном отсеке слева
- T6g - штекерный разъем, 6-штырьковый, серый, станция разъемов справа, стойка А
- T6z - штекерный разъем, 6-штырьковый, красный, станция соединения эл. коробки, увлажняющая коробка
- T10 - штекерный разъем, 10-штырьковый, коричневый, станция соединения эл. коробки, увлажняющая коробка
- A76 - соединение (клемма К, диагностика) на распределительном щите группы проводов
- D80 - соединение с плюсом (87а - для электромагнитного клапана угольного фильтра - система), в группе проводов в двигательном отсеке
- 81 - соединение с массой –1-, на распределительном щите группы проводов
- T10b - штекерный разъем, 10-штырьковый, оранжевый, станция разъемов справа, стойка А
- T10m - штекерный разъем, 10-штырьковый, черный, станция соединения эл. коробки, увлажняющая коробка
- T10x - штекерный разъем, 10-штырьковый, синий, станция разъемов справа, стойка А
- T10y - штекерный разъем, 10-штырьковый, синий, станция разъемов справа, стойка А
- T10z - штекерный разъем, 10-штырьковый, желтый, станция соединения эл. коробки, увлажняющая коробка
- 124 - соединение с массой, в группе проводов в двигательном отсеке справа
- * - автомобили с АКП
- ** - провод отсутствует в автомобилях с климатической установкой
- *** - автомобили c ABS
- **** - автомобили с системой автоконтроля
- А21 - соединение (86s), в группе проводов распределительного щита
- E87 - модуль управления и индикатора климатической установки/Climatronic
- G2 - датчик температуры охл. жидкости
- G39 - лямбда-зонд
- G62 - датчик температуры охл. жидкости
- G108 - лямбда-зонд II
- J17 - реле топливного насоса
- J104 - блок управления ABS c EDS
- J192 - блок управления многоточечным впрыском
- J217 - блок управления АКП
- J234 - блок управ. подушкой безопасности
- J362 - блоки управления системой предотвращения отъезда автомобиля
- N71 - клапан стабилизации ХХ
- N80 - электромагнитный клапан I угольного фильтра системы
- N156 - клапан регистрового переключения впускного коллектора
- T4y - штекерный разъем, 4-штырьковый, черный, в двигательном отсеке справа
- T4z - штекерный разъем, 4-штырьковый, черный, в двигательном отсеке справа
- 83 - соединение с массой –1-, в группе проводов впереди справа
- 84 - соединение с массой, масса двигателя, в группе проводов впереди справа
- T6z - штекерный разъем, 6-штырьковый, красный, станция соединения эл. коробки, увлажняющая коробка
- T10 - штекерный разъем, 10-штырьковый, коричневый, станция соединения эл. коробки, увлажняющая коробка
- T10b - штекерный разъем, 10-штырьковый, оранжевый, станция разъемов слева, стойка А
- T10m - штекерный разъем, 10-штырьковый, черный, станция соединения эл. коробки, увлажняющая коробка
- T10v - штекерный разъем, 10-штырьковый, коричневый, станция разъемов справа, стойка А
- T10y - штекерный разъем, 10-штырьковый, синий, станция соединения эл. коробки, увлажняющая коробка
- T10z - штекерный разъем, 10-штырьковый, желтый, станция соединения эл. коробки, увлажняющая коробка
- T16 - штекерный разъем, 16-штырьковый, (подключение для диагностики), средняя консоль сзади
- Z19 - обогрев лямбда-зонда
- Z28 - обогрев лямбда-зонда II
- D - включатель стартера
- J59 - реле разгрузки Х-контакта
- J362 - блок управления предотвращения отъезда автомобиля
- R - радио
- Т1 - штекерный разъем, 1-штырьковый
- Т10 - штекерное соединение, 10-штырьковое, станция соединения эл. коробки, увлажняющая коробка
- Т10f - штекерный разъем, 10-штырьковый, черный, станция разъемов справа, стойка А
- Т10i - штекерный разъем, 10-штырьковый, черный, в сред. конс.
- V94 - двигатель центрального замка с блоком управления для замедленного выключения освещения салона и противоугонная сигн. установка
- А2 - соединение с плюсом (15) в группе проводов распределительного щита
- А17 - соединение (61), в группе проводов распределительного щита
