Центральный переключатель света
Для включения габаритного света вытянуть рукоятку переключателя до первого фиксированного положения.
При этом включается освещение приборов. Для регулировки яркости освещения повернуть рукоятку переключателя по часовой стрелке.
Для включения дальнего света фар вытянуть рукоятку переключателя до второго фиксированного положения. При этом загорается контрольная лампа дальнего света в комбинации приборов.

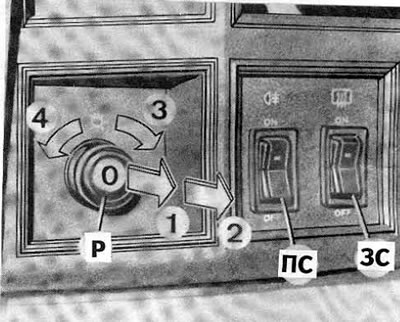

Положения рукоятки центрального переключателя света: Р - рукоятка переключателя; 0 - выключено; 1 - габаритный свет; 2 - дальний свет фар; 3 - регулировка яркости освещения приборов; 4 - включен плафон; ПС - выключатель заднего противотуманного света; ЗС - выключатель обогрева заднего стекла
Подрулевой переключатель
Независимо от положения переключателя наружного и внутреннего освещения при переводе рычага в верхнее положение (см. фото) включаются указатели правого поворота, в нижнее положение — указатели левого поворота. При этом загорается соответствующая контрольная лампа в комбинации приборов и включается зуммер.
Примечание. При обгоне или изменении ряда движения, в частности на автомагистралях, не перемещать рычаг до упора, а удерживать его в положении, при котором ощущается сопротивление, не преодолевая его. Как только маневр закончен, отпустить рычаг, который автоматически возвратится в исходное положение.
Если рукоятка переключателя наружного и внутреннего освещения установлена во второе фиксированное положение, перемещением рычага на себя вдоль рулевой колонки до фиксированного положения включается ближний свет фар. Для переключения света с ближнего на дальний вернуть рычаг в первоначальное положение. Если не включен габаритный свет, можно кратковременно включать дальний свет фар, оттягивая на себя рычаг. Если габаритный свет включен, то при перемещении рычага на себя вдоль рулевой колонки кратковременно включается ближний свет фар.
Стеклоочиститель ветрового стекла управляется кольцевым переключателем на рычаге подрулевого переключателя. При положении кольца переключателя (см. фото):
- WIPER (1) — стеклоочиститель работает кратковременно, пока кольцо переключателя удерживается в данном положении;
- OFF (0) — стеклоочиститель выключен;
- ON (0-2) — стеклоочиститель работает прерывисто и выключается, как только будет отпущено кольцо переключателя. Частота движения щеток соответствует длине рисок напротив метки «ON»;
- LO (2) — стеклоочиститель работает непрерывно с малой скоростью;
- HI (3) — стеклоочиститель работает непрерывно с большой скоростью.

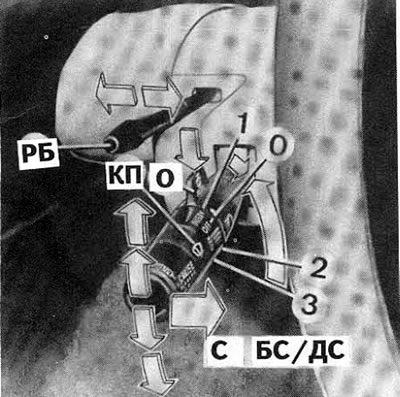

Положения рычага подрулевого переключения: БС-ДС - переключение дальнего и ближнего света фар; вверх - включение указателей правого поворота; вниз - включение указателей левого поворота; С - сигнализация светом фар; КП - кольцевой поворотный переключатель очистителя и омывателя ветрового стекла; 0 - стеклоочиститель выключен; 1 - стеклоочиститель работает кратковременно; 0-2 - стеклоочиститель работает прерывисто с регулируемой частотой движения щеток; 2 - стеклоочиститель работает с малой скоростью; 3 - стеклоочиститель работает с большой скоростью; О - омыватель; РБ - рычаг блокировки регулируемой по высоте рулевой колонки
При нажатии на выступ «Wash» на рычаге подрулевого переключателя включается омыватель ветрового стекла. При этом стеклоочиститель работает непрерывно с малой скоростью.
Выключатель заднего противотуманного света
Противотуманный свет в задних фонарях включается выключателем, находящимся справа от центрального переключателя света, если включен ближний свет фар. При этом одновременно загорается контрольная лампа в самом выключателе.
Аварийная сигнализация
Аварийная сигнализация включается выключателем, расположенным под выключателем зажигания. При этом прерывистым светом горят одновременно все лампы указателей поворота и контрольная лампа в комбинации приборов.
