Вакуумный усилитель — снятие и установка

 Главная Ауди 80 1986-1991, бензин Ходовая часть Тормозная система Вакуумный усилитель — снятие и...

0

1. Снимите главный цилиндр, как описано в Главе 13.

2. Снимите однонаправленный клапан и вакуумный шланг с блока усилителя.

3. Изнутри автомобиля отсоедините возвратную пружину от тормозной педали и хомута штанги толкателя усилителя. Извлеките скобу, снимите штифт.

4. Открутите монтажные гайки, закрепляющие блок усилителя к подвеске педали и перегородке.

5. Достаньте блок в моторный отсек. Снимите с блока резиновое кольцевое уплотнение, при необходимости - замените.

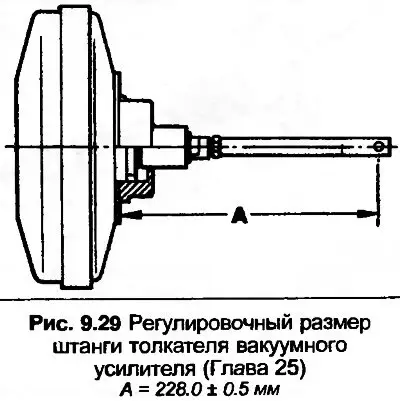

6. Перед установкой блок проверьте размер штанги толкателя, руководствуясь рис. 9.29. В случае необходимости, ослабьте контргайку, снова установите хомут, затем повторно затяните контргайку.



7. Установка проводится в обратной последовательности. Смажьте штифт универсальным смазочным материалом. В заключение, вставьте резиновое кольцевое уплотнение в перегородку, чтобы изолировать отверстие.
