Снятие
1. Снимите воздушный фильтр.
2. Снимите верхнюю часть кожуха ремня ГРМ.
3. Снимите крышку головки блока цилиндров.
4. Совместите метки ВМТ поршня цилиндра №1 на коленчатом валу:
- А - Двигатели AEY, АНВ, AKW,
- В - Двигатели AFN, AHU, ALE (рис. 6.3).
5. Заблокируйте шкив распределительного вала с помощью фиксатора (рис. 6.6).
6. Снимите промежуточный ролик.
7. Открутите натяжного ролика.
8. Ослабьте натяжение ремня ГРМ и снимите его со шкивов распределительного вала и ТНВД.
9. Заблокируйте шкив ТНВД.
10. Открутите гайку крепления шкива ТНВД.

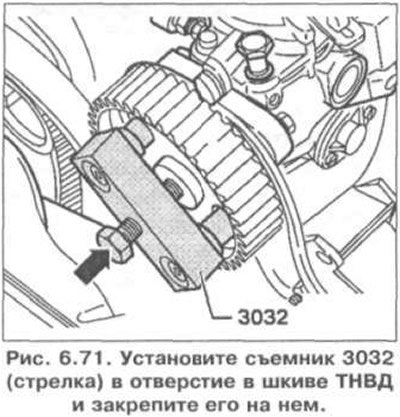

11. Установите съемник 3032 (стрелка) в отверстие в шкиве ТНВД и закрепите его на нем (рис. 6.71).
12. Открутите топливопроводы от ТНВД.
13. Закупорьте канаты с помощью ткани.
14. Отсоедините разъемы проводки от: клапан отсечки топлива/клапана начала впрыска топлива, регулятора количества топлива. Отсоедините провода от фиксаторов.

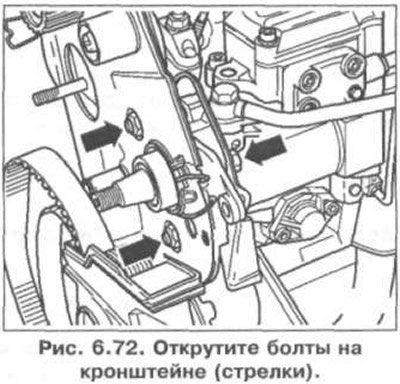

15. Открутите болты на кронштейне (стрелки) (рис. 6.72).

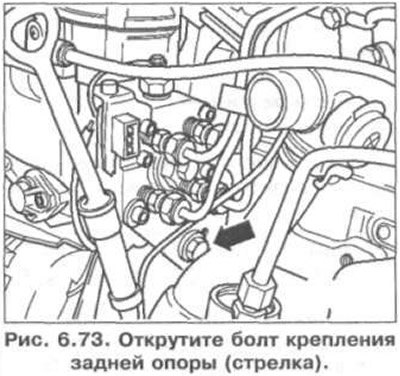

16. Открутите болт крепления задней опоры (стрелка) (рис. 6.73).
17. Снимите ТНВД.
Установка
18. Установка проводится в порядке, обратном снятию.
