Рис. 2.249. Установочные метки на ведущей и ведомой шестернях распределительных валов: 1 – метки
Для снятия вала впускных клапанов задней головки блока цилиндров совместите установочные метки на ведущей и ведомой шестернях распределительных валов, как показано на рисунке 2.249.

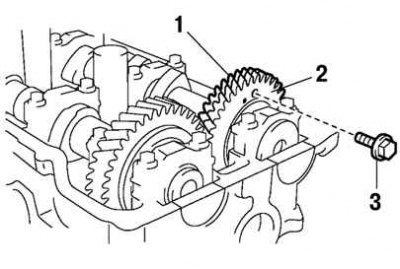

Рис. 2.250. Крепление вспомогательной шестерни: 1 – главная шестерня; 2 – вспомогательная шестерня; 3 – технологический болт
Прикрепите вспомогательную шестерню распределительного вала выпускных клапанов к главной шестерне технологическим болтом (рис. 2.250).
Рекомендуемый технологический болт:
- диаметр резьбы - 6 мм;
- шаг резьбы - 1,0 мм;
- длина болта - 16–20 мм.
Перед снятием распределительного вала впускных клапанов убедитесь в надежной фиксации вспомогательной шестерни технологическим болтом.
Рис. 2.251. Порядок ослабления болтов крепления крышек подшипников впускных клапанов задней головки блока цилиндров
Равномерно ослабьте и снимите десять болтов крепления крышек подшипников в несколько проходов, в последовательности, указанной на рисунке 2.251.
Снимите пять крышек подшипников и распределительный вал.
Рис. 2.252. Порядок ослабления болтов крепления крышек подшипников выпускных клапанов задней головки блока цилиндров
Для снятия вала выпускных клапанов задней головки блока цилиндров равномерно ослабьте и снимите десять болтов крепления крышек подшипников в несколько проходов, в последовательности, указаной на рисунке 2.252.
Снимите пять крышек подшипников, сальник и распределительный вал.
Рис. 2.253. Установочные метки на ведущей и ведомой шестернях распределительных валов: 1 – метки
Для снятия вала впускных клапанов передней головки блока цилиндров совместите установочные метки на ведущей и ведомой шестернях распределительных валов.
Рис. 2.254. Крепление вспомогательной шестерни: 1 – главная шестерня; 2 – вспомогательная шестерня; 3 – технологический болт
Прикрепите вспомогательную шестерню распределительного вала выпускных клапанов к главной шестерне технологическим болтом (рис. 2.254).
Рекомендуемый технологический болт:
- диаметр резьбы - 6 мм;
- шаг резьбы - 1,0 мм;
- длина болта - 16–20 мм.
Перед снятием распределительного вала впускных клапанов убедитесь в надежной фиксации вспомогательной шестерни технологическим болтом.
Рис. 2.255. Порядок ослабления болтов крепления крышек подшипников впускных клапанов задней головки блока цилиндров
Равномерно ослабьте и снимите десять болтов крепления крышек подшипников в несколько проходов, в последовательности, указаной на рисунке 2.255.
Источник статьи доступен на портале autoinstruction.ru
Снимите пять крышек подшипников и распределительный вал.
Рис. 2.256. Порядок ослабления болтов крепления крышек подшипников выпускных клапанов задней головки блока цилиндров
Для снятия вала выпускных клапанов задней головки блока цилиндров равномерно ослабьте и снимите десять болтов крепления крышек подшипников в несколько проходов, в последовательности, указанной на рисунке 2.256.
Снимите пять крышек подшипников, сальник и распределительный вал.
