Удалить стопорные штифты -Т10074- из шестерни распредвала впускных клапанов с регулятором фаз газораспределения и шестерни распредвала выпускных клапанов.

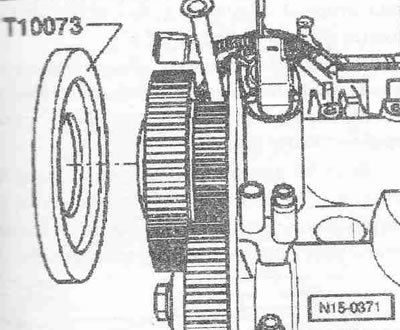

Надеть крепёжную пластину -Т10073- на шестерню распредвала впускных клапанов с регулятором фаз газораспределения.

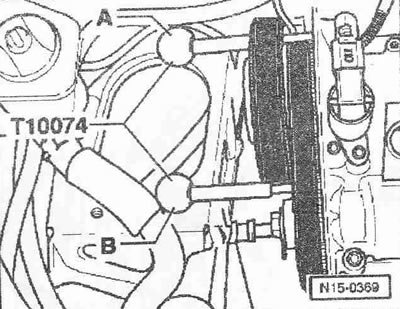

Снова вставить стопорные штифты -Т10074- до упора в калибровые отверстия в корпусе подшипников распредвалов следующим образом: стопорный штифт -А- через фиксирующее отверстие шестерни распредвала впускных клапанов с регулятором фаз газораспределения. Стопорный штифт -В-через фиксирующее отверстие шестерни распредвала выпускных клапанов.
Инструкция. Чтобы облегчить насадку стопорного штифта -В-, можно слегка повернуть шестерню распредвала выпускных клапанов на болте, чтобы калибровые отверстия оказались напротив друг друга.
Выкрутить резьбовую пробку -1- с уплотн. кольцом -2-. Опасность повреждения резьбы. Болт шестерни распредвала впускных клапанов с регулятором фаз газораспределения имеет левую резьбу. Выкрутить болт для шестерни распредвала впускных клапанов с регулятором фаз газораспределения с помощью торцевого ключа -Т10061-. Выкрутить болт для шестерни распредвала выпускных клапанов. Извлечь стопорный штифт -Т10074- и снять крепёжную пластину -Т10073-.

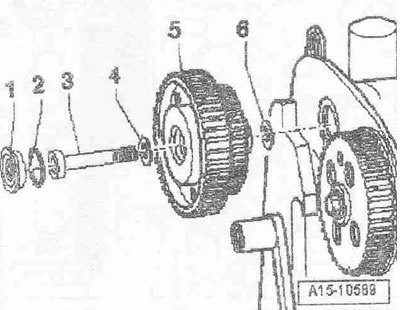

Выкрутить болт -3-, снять подкладную шайбу -4- шестерню распредвала впускных клапанов -5- с регулятором фаз газораспределения и. где имеется, шайбу -б-. Уложить шестерню распредвала впускных клапанов с регулятором фаз газораспределения прикручиваемой плоскостью на чистую поверхность. Снять шестерню распредвала выпускных клапанов.
Установка
Ни один поршень в "ВМТ".
Инструкция. Заменить болты для шестерни распредвала впускных клапанов с регулятором фаз газораспределения и шестерни распредвала выпускных клапанов. Если между шестерней распредвала впускных клапанов с регулятором фаз газораспределения и распредвалом была установлена шайба (только в старых конструкциях), то ее также следует заменить. Если заменяется шестерня распредвала впускных клапанов с регуляторам физ газораспределения, то также необходимо заменить манжету. Установить шестерню распредвала выпускных клапанов и затянуть болт он руки. Соблюдать положение шестерни распредвала выпускных клапанов относительно шпоночного паза в распредвале выпускных клапанов.
Смазать резьбу и опорную поверхность головки болта -3- для шестерни распредвала впускных клапанов с регулятором фаз газораспределения. Ввести до упора болт с подкладной шайбой -4- сквозь шестерню распредвала впускных клапанов -5- с регулятором фаз газораспределения. Если между шестерней распредвала впускных клапанов с регулятором фаз газораспределения и распредвалом была установлена шайба -6- (только в старых конструкциях), то ее также следует заменить.
Осторожно! Опасность повреждения резьбы. болт шестерни распредвала впускных клапанов регулятором фаз газораспределения имеет левую резьбу.
Вкрутить на несколько витков болт .для шестерни распредвала впускных клапанов с регулятором фаз газораспределения в распредвал впускных клапанов. Осторожно надвинуть шестерню распредвала впускных клапанов с регулятором фаз газораспределения в манжету. Следить за тем, чтобы не повредить манжету. Затянуть болт для шестерки распредвала впускных клапанов с регулятором фаз газораспределения так, чтобы шестерня распредвала впускных клапанов с регулятором фаз газораспределения ещё могла вращаться. Снять насос высокого давления. Установить фиксирующий фланец -Т10110- со стороны КП на корпусе подшипников распредвалов для распредвала впускных клапанов следующим образом: палец -стрелка- фиксирующего фланца -Т10110- должен входить в малое отверстие упорного подшипника распредвала.
Информация размещена на интернет-сайте Autoinstruction

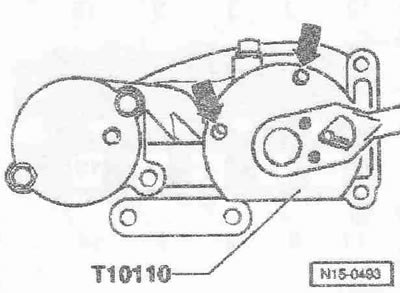

Цапфы -1- распредвала должны входить в выемку -2- фиксирующего фланца -Т10110-. Распредвал впускных клапанов повернуть против направления вращения двигателя за шестигранник фиксирующего фланца -Т10110- так, чтобы отверстия -стрелки- в фиксирующем фланце -Т10110- стали соосны с резьбовыми отверстиями в корпусе подшипников распредвалов. Затянуть фиксирующий фланец -Т10110- двумя болтами М6х15 с моментом 10 Нм.

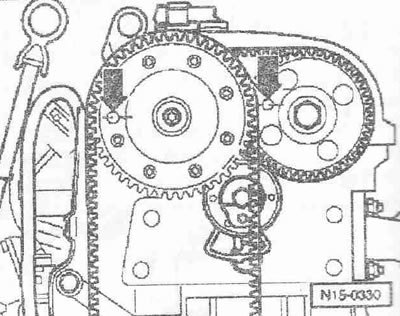

Шестерню распредвала впускных клапанов с регулятором фаз газораспределения повернуть так, чтобы калибровые отверстия в шестерне распредвала впускных клапанов с регулятором фаз газораспределения стали соосны отверстиям в корпусе подшипников распредвалов -стрелка слева-.

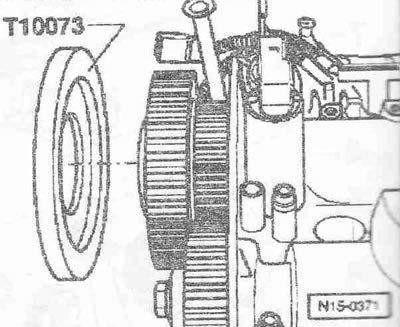

Надеть крепёжную пластину -Т10073- к: шестерню распредвала впускных клапанов с регулятором фаз газораспределения.
Вставить стопорные штифты -Т10074- до упора в калибровые отверстия в корпусе подшипников распредвалов следующим образом: стопорный штифт -А- через фиксирующее отверстие шестерни распредвала впускных клапанов с регулятором фаз газораспределения. Стопорный штифт -В- через фиксирующее отверстие шестерни распредвала выпускных клапанов.
Инструкция. Чтобы облегчить посадку стопорного штифта -В-, можно слегка повернуть шестерню распредвала выпускных клапанов на болте, чтобы калибровые отверстия оказались напротив друг друга.
Окончательно затянуть болты для шестерни распредвала выпускных клапанов.
Осторожно! Опасность повреждения резьбы. Болт шестерни распредвала впускных клапанов с регулятором фаз газораспределения имеет левую резьбу.
Окончательно затянуть болт для шестерни распредвала впускных клапанов с регулятором фаз газораспределения.
Извлечь стопорный штифт -Т10074- и снять крепёжную пластину -Т10073-.
Снова зафиксировать шестерню распредвала впускных клапанов с регулятором фаз газораспределения и шестерню распредвала выпускных клапанов стопорными штифтами -Т10074-. Установка в обратном порядке, при этом необходимо установить зубчатый ремень для сопряженного привода.
