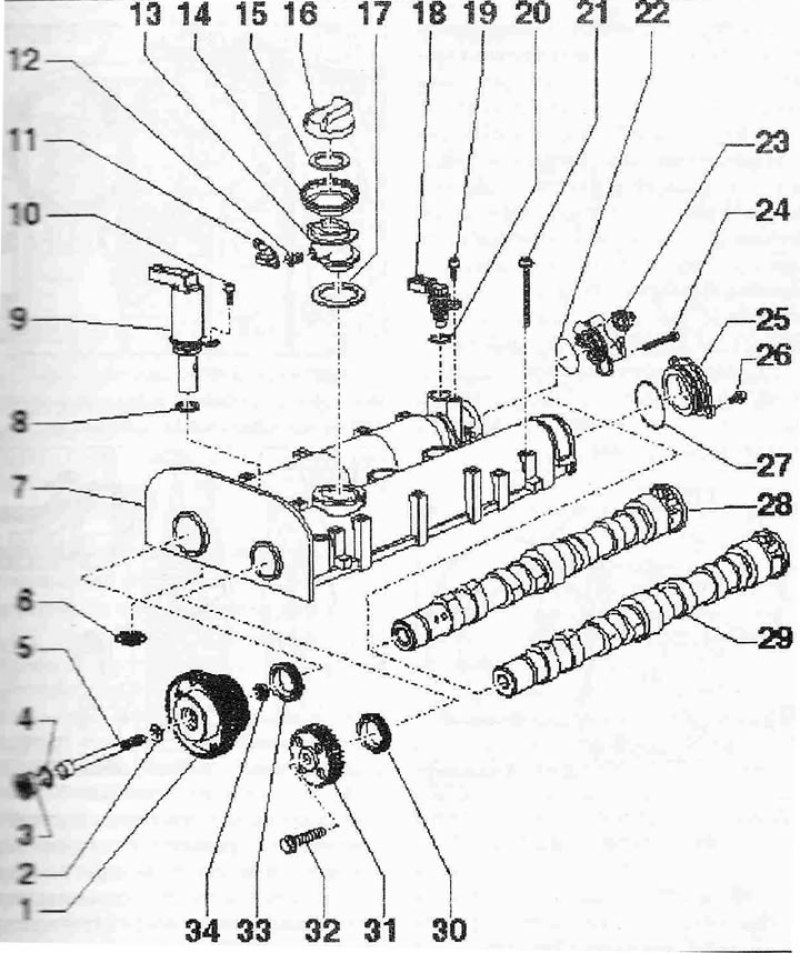

Картер распредвалов: 1. Шестерня распредвала впускных клапанов с регулятором фаз газораспределения. Не разбирать; 2. Подкладная шайба; 3. Запорный болт, 25 Нм; 4. Уплотнительное кольцо. При повреждении заменить; 5. Болт. Заменить. Смазать резьбу и опорную поверхность головки, 40 Нм + 90°. Винт с левой резьбой!; 6. Сетчатый масляный фильтр установлен в ГБЦ. Заменить; 7. Картер распредвалов со встроенными подшипниками распредвала, удалить остатки старого герметика, очистить тщательно посадочные поверхности; на них не должно быть масла и смазки, перед установкой нанести герметик, при установке надеть вертикально сверху на распорный болт и установочные штифты; 8. Уплотнительное кольцо. Заменить; 9. Клапан 1 регулировки фаз газораспределения -N205-; 10. Болт, 10 Нм; 11. Обратный клапан; 12. Резиновый наконечник; 13. Маслоналивная горловина; 14. Уплотнительная манжета. При повреждении заменить; 15. Уплотнение. При повреждении заменить; 16. Крышка; 17. Уплотнение. Заменить; 18. Датчик Холла -G40-; 19. Болт. 10 Нм; 20. Уплотнительное кольцо. Заменить; 21. Болт. Заменить, соблюдать последовательность при откручивании; 22. Уплотнительное кольцо. Заменить; 23. Насос высокого давления с клапаном регулировки давления топлива -N276-; 24. Болт; 25. Крышка; 26. Болт. 10 Нм; 27. Уплотнительное кольцо. Заменить; 28. Выпускной распредвал с кулачками для привода насоса высокого давления. Перед этим снять роликовый толкатель насоса высокого давления, перед установкой смазать маслом, включая заплечики осевых подшипников; 29. Выпускной распредвал. Перед установкой смочить маслом, включая заплечики подшипников; 30. Прокладка вала выпускного распределителя. Заменить; 31. Шестерня распредвала выпускных клапанов; 32. Болт. Заменить, 20 Нм + 90°; 33. Прокладка вала для шестерни распредвала впускных клапанов с регулятором фаз газораспределения; 34. Шайба. Отсутствует для новых конструкций, если диск был установлен, то он должен быть заменён и снова установлен

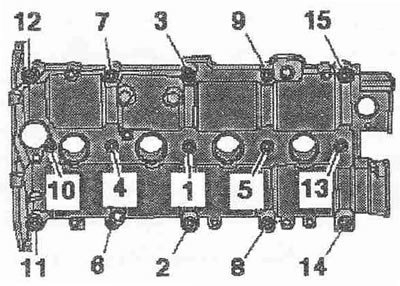

Заменить болты крепления картера распредвалов. Затянуть болты в последовательности -1... 15- в 2 этапа следующим образом: затянуть с моментом 10 Нм, довернуть на 90°.
