Для этого снимите регулировочную шайбу.

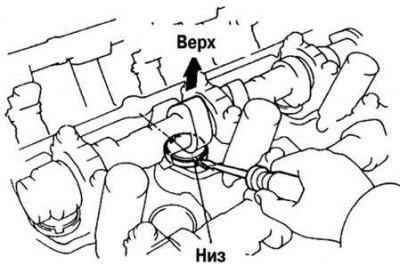

Рис. 2.227. Правильное расположение толкателя клапана
Проверните распределительный вал так, чтобы вершина кулачка была направлена вверх. Расположите толкатель клапана, как показано на рисунке 2.227.
Примечание. Применяйте специальный инструмент 09248-05410 (А) и 09248-05420 (В).
Рис. 2.228. Использование специальных инструментов при регулировке тепловых зазоров в клапанах
Используя специальный инструмент (А), прижмите толкатель и разместите специальный инструмент (В) между распределительным валом и толкателем. Снимите специальный инструмент (А). Вставляйте специальный инструмент (В) под небольшим углом и следите за тем, чтобы маркировки на специальном инструменте располагались, как показано на рисунке 2.228.
Если специальный инструмент (В) вставлен слишком глубоко, регулировочная шайба может заклинить его. Для предотвращения этого вставляйте его со стороны впускных клапанов под небольшим углом.
Рис. 2.229. Снятие регулировочной шайбы: 1 – специальный инструмент (В); 2 – магнитный стержень
Снимите регулировочную шайбу с помощью маленькой отвертки и магнитного стержня (рис. 2.229).
Рис. 2.230. Измерение толщины регулировочной шайбы
Используя микрометр, измерьте толщину снятой регулировочной шайбы и определите размер новой регулировочной шайбы (рис. 2.230).
Вычислите толщину новой регулировочной шайбы так, чтобы тепловой зазор в клапанах находился в пределах указанных значений:
- толщина снятой регулировочной шайбы - Т;
- измеренный тепловой зазор клапанах - А;
- толщина новой регулировочной шайбы - N.
11MZ-FE:
- впускной - N = Т + (А - 0,2 мм);
- выпускной - N = Т + (А - 0,3 мм).
Подберите новую регулировочную шайбу с толщиной макимально приближенной к расчетному значению.
Рис. 2.231. Установка регулировочной шайбы
Установите новую регулировочную шайбу в толкатель так, чтобы выбитый номер на шайбе был обращен вниз. Используя специальный инструмент (А), прижмите толкатель и снимите специальный инструмент (В) (рис. 2.231).
Рис. 2.232. Места нанесения герметика
Еще раз проверьте зазор в приводе клапанов. Удалите старый уплотнительный материал и нанесите герметик на головку блока цилиндров, в местах, показанных на рисунке 2.232.
Установите крышки головок блока цилиндров.
Установите и заверните свечи зажигания.
Установите катушки зажигания.
Установите верхнюю часть впускного коллектора в сборе.
Установите защитную крышку.
