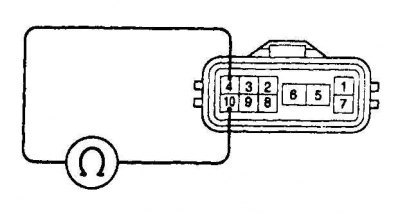

Проверка переключателя (4-цилиндровые модели)
| Положение рычага переключателя передач | Номера контактов, цепь между контактами замкнута | |
| P | 4 – 7 | 5 – 6 |
| R | 4 – 8 | – |
| N | 4 – 10 | 5 – 6 |
| D | 4 – 9 | – |
| 2 | 2 – 4 | – |
| L | 2 – 3 | – |

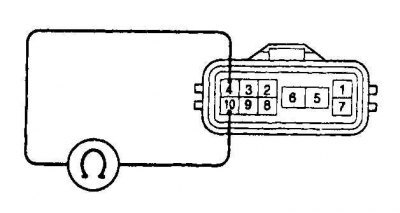

Проверка переключателя (6-цилиндровые модели)
| Положение рычага переключателя передач | Номера контактов, цепь между контактами замкнута | |
| P | 2 – 7 | 5 – 6 |
| R | 2 – 8 | – |
| N | 2 – 9 | 5 – 6 |
| D | 2 – 10 | – |
| 2 | 2 – 3 | – |
| L | 2 – 4 | – |

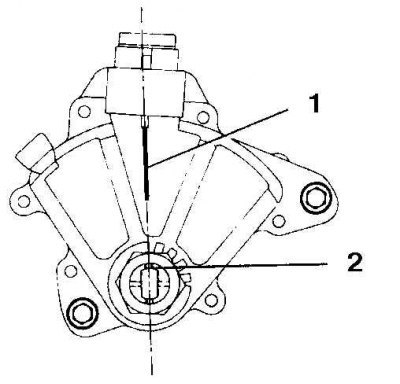

Регулировка выключателя (4-цилиндровые модели)
1. Установочная линия; 2. Прорезь

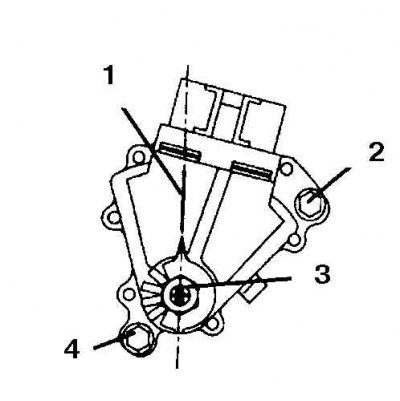

Регулировка выключателя (6-цилиндровые модели)
1. Установочная линия; 2. Болт; 3. Прорезь; 4. Болт
Проверка
1. Поднимите и закрепите переднюю часть автомобиля.
2. Отсоедините провод от выключателя.
3. Проверьте при помощи омметра, как работает выключатель во всех положениях (см. рис. Проверка переключателя 4-цилиндровых моделей и рис. Проверка переключателя 6-цилиндровых моделей).
4. При необходимости замените выключатель.
Замена
1. Поднимите и закрепите переднюю часть автомобиля.
2. Отсоедините провод от выключателя.

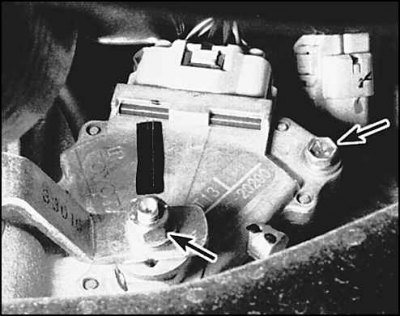

3. Скрутите гайку переключающего рычага на коробке передач (левая стрелка), снимите рычаг и выкрутите болты выключателя.
4. Снимите выключатель.
5. Установка проводится в обратном порядке снятия.
Регулировка
Ослабьте болты выключателя и поверните его так, чтобы совместить прорезь и установочную линию (см. рис. Регулировка выключателя 4-цилиндровых моделей и рис. Регулировка выключателя 6-цилиндровых моделей). Затяните болты выключателя.
