Элементы электронной системы управления (4-цилиндровые двигатели)
1. Электронный блок управления; 2. Датчик положения дроссельной заслонки; 3. Выключатель; 4. Сигнальная лампа выключателя; 5. Выключатель ламп стоп-сигналов; 6. Электромагнитный клапан N2 переключающего рычага; 7. Электромагнитный клапан N1 переключающего рычага; 8. Выключатель системы блокировки зажигания; 9. Электромагнитный клапан переключающего рычага; 10. Датчик скорости автомобиля; 11. Температурный датчик охлаждающей жидкости
Элементы электронной системы управления (6-цилиндровые двигатели)
1. Электронный блок управления системы круиз контроля; 2. Электронный блок управления; 3. Датчик положения дроссельной заслонки; 4. Выключатель; 5. Сигнальная лампа выключателя; 6. Выключатель ламп стоп-сигналов; 7. Датчик скорости автомобиля; 8. Электромагнитный клапан переключающего рычага; 9. Электромагнитный клапан N1, N2 переключающего рычага; 10. Выключатель системы блокировки зажигания; 11. Электромагнитный клапан переключающего рычага; 12. Датчик скорости сцепления; 13. Датчик скорости вращения коленчатого вала; 14. Температурный датчик охлаждающей жидкости
[Перейдите к источнику по ссылке: autoinstruction.ru]
Расположение разъема электромагнитного клапана (4-цилиндровые двигатели)
В 4-цилиндровых двигателях разъем электромагнитного клапана расположен в передней части коробки передач, прямо над выключателем системы блокировки зажигания.

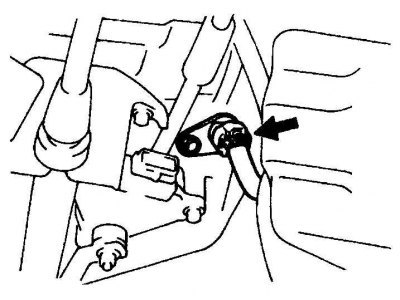

Расположение разъема электромагнитного клапана (6-цилиндровые двигатели)
В 6-цилиндровых двигателях разъем электромагнитного клапана расположен напротив выключателя системы блокировки зажигания.
Проверка электромагнитных клапанов
1. Электромагнитные клапаны N1 и N2; 2. Сжатый воздух; 3. Аккумулятор
1. Для того, чтобы проверить электромагнитные клапаны, подайте напряжение аккумулятора на контакты каждого из клапанов.
2. Если клапаны исправны, Вы должны услышать щелчок.
3. Направьте струю сжатого воздуха в каждый из клапанов, давление приблизительно 65 psi. Клапаны не должны пропускать воздух.
4. Снова подайте напряжение аккумулятора на контакты и убедитесь, что клапан открылся.
Коды неисправностей
Электронная система контроля оснащена функцией автоматического поиска неисправностей. Код неисправности заносится в память системы, а затем высвечивается на индикаторной панели состояния двигателя.
| Код неисправности | Причина неисправности |
| Р0500 | Неисправен датчик спидометра (датчик скорости N1), повреждена проводка или короткое замыкание |
| Р0750 | Неисправен электромагнитный клапан переключающего рычага А (электромагнитный клапан переключающего рычага N1), клапан заклинило в открытом или закрытом положении |
| Р0753 | Неисправен электромагнитный клапан переключающего рычага А (электромагнитный клапан переключающего рычага N1), повреждена проводка или короткое замыкание |
| Р0755 | Неисправен электромагнитный клапан переключающего рычага В (электромагнитный клапан переключающего рычага N2), клапан заклинило в открытом или закрытом положении |
| Р0758 | Неисправен электромагнитный клапан переключающего рычага В (электромагнитный клапан переключающего рычага N2), повреждена проводка или короткое замыкание |
| Р0770 | Неисправен электромагнитный клапан переключающего рычага Е, клапан заклинило в открытом или закрытом положении |
| Р0773 | Неисправен электромагнитный клапан переключающего рычага Е, повреждена проводка или короткое замыкание |
| Р1520 | Неисправен выключатель ламп стоп сигнала, повреждена проводка или короткое замыкание в цепи переключателя |
| Р1705 | Неисправен датчик скорости сцепления, повреждена проводка или короткое замыкание в цепи датчика |
| Р1765 | Неисправен электромагнитный клапан рычага переключения, повреждена проводка или короткое замыкание в цепи клапана |
| Р1780 | Неисправен выключатель системы блокировки зажигания, повреждена проводка или короткое замыкание в цепи выключателя |
