Снятие
1. Снимите капот.
2. Спустите давление в топливной системе.
3. Отсоедините провод минусовой клеммы аккумулятора.
4. Снимите аккумулятор и полку аккумулятора.
5. Если автомобиль оснащен системой круиз-контроля отсоедините провод от блока рабочего механизма системы (указан стрелкой) и снимите сам блок.
6. Снимите стартер.
7. Снимите крышку заливной горловины топливного бака и отсоедините топливные трубки, соединяющие двигатель с кузовом.
8. Отсоедините трубки (указаны стрелками) радиатора трансмиссионной жидкости от коробки передач.
9. Отсоедините провод от переключателя системы блокировки рычага переключения передач.
10. Отсоедините провод от датчика скорости.
11. Отсоедините тросики от рычажного механизма дроссельной заслонки.
12. Отсоедините от коробки передач все шланги и провода (болт провода заземления указан стрелкой). Пометьте концы всех отсоединяемых шлангов и проводов, чтобы не перепутать их во время установки.
13. Снимите охлаждающие вентиляторы. Слейте охлаждающую жидкость, снимите радиатор и все шланги системы охлаждения и системы обогрева.
14. Отсоедините тросик рычага переключения передач от коробки передач.
15. Ослабьте болты передних колес, поднимите автомобиль и закрепите его на опорах. Закрепите двигатель на подъемнике. Снимите передние колеса.
16. Снимите кронштейн выпускного коллектора.
17. Снимите переднюю секцию выпускной трубы.
18. Снимите защитные щитки.
19. Слейте трансмиссионную жидкость.
20. Снимите полуоси.
21. Выкрутите болты передней опоры двигателя.
22. Скрутите гайки левой опоры коробки передач.
23. Снимите заднюю опору двигателя.
24. В моделях оснащенных рулевой передачей с усилителем, отсоедините рулевую передачу от подвески.
25. Выкрутите четыре болта кронштейна стабилизатора устойчивости.
26. Подвяжите рулевую передачу к кузову и выкрутите болты. Рулевая передача не должна мешать снятию коробки передач.
27. Выкрутите болты поперечины подвески. Снимая поперечину, не забудьте сделать установочные метки.
28. Установите домкрат под коробку передач.
29. Снимите ребра жесткости с левой и правой сторон коробки передач.
30. Выкрутите болты (указаны стрелками) крышки гидротрансформатора.
31. Выкрутите болты, крепящие гидротрансформатор к ведущему диску.

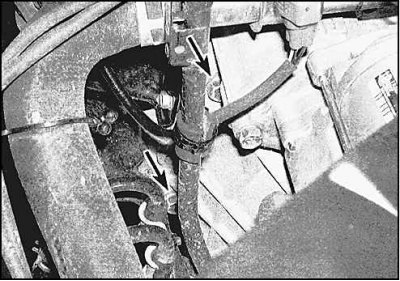

32. Выкрутите болты, крепящие верхнюю часть кожуха коробки передач к двигателю.
33. Выкрутите болты, крепящие нижнюю часть кожуха коробки передач к двигателю.
34. Отсоедините коробку передач от двигателя и аккуратно опустите ее.
Установка
Установка коробки передач проводится в обратном порядке сняытия.
