Топливный насос – тип А
1. Крышка; 2. Провод топливного насоса и датчика; 3. Защитный кожух; 4. Пластина; 5. Топливный шланг; 6. Разъем; 7. Топливный насос; 8. Фильтр топливного насоса; 9. Зажим; 10. Резиновая прокладка; 11. Прокладка; 12. Топливный насос в сборке
Топливный насос – тип В
1. Датчик уровня топлива; 2. Фланец топливного насоса; 3. Уплотнительное кольцо; 4. Топливный фильтр; 5. Топливный насос; 6. Кожух насоса; 7. Фильтр топливного насоса; 8. Зажим; 9. Резиновая прокладка; 10. Кронштейн; 12. Прокладка; 13. Топливный насос в сборе; 14. Пластина; 15. Защитный кожух; 16. Провод топливного насоса и датчика; 17. Крышка
Снятие
1. Спустите давление в топливной системе, и снимите крышку заливной горловины топливного бака.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Снимите заднее сидение.
4. Снимите крышку в полу.
 |
 |

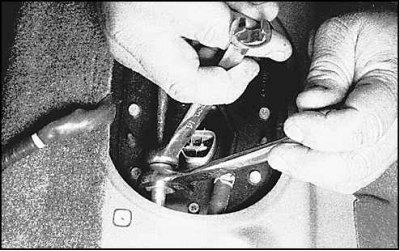

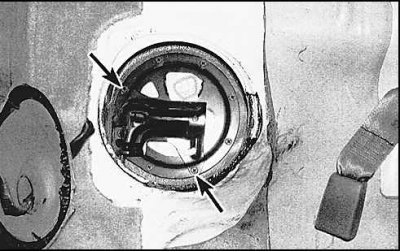

5. Отсоедините провод и топливную трубку. Если используется соединение с развальцовкой, отсоедините топливную трубку при помощи гаечных ключей. Если используется быстроразъемное соединение, выкрутите винты (указаны стрелками на рисунке справа) и снимите защитный кожух соединения.
6. Выкрутите болты блока топливного насоса и датчика уровня топлива.
7. Достаньте блок из топливного бака.

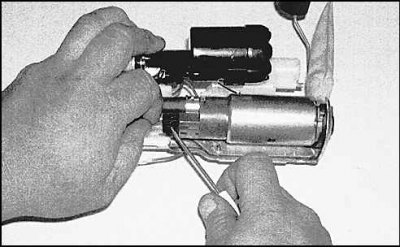

8. Отсоедините провод от насоса.
[Исходник статьи на этом веб-сайте autoinstruction]

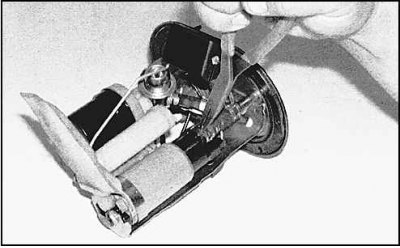

9. Сожмите фиксатор шланга насоса и снимите фиксатор.

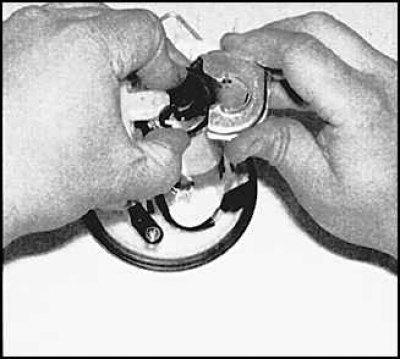

10. Освободите нижнюю часть насоса и отсоедините насос от шланга.

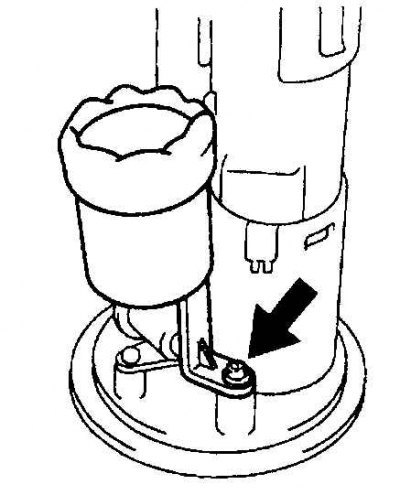

11. Чтобы снять насос типа В, выкрутите винт (указан стрелкой) топливного фильтра и снимите фильтр.

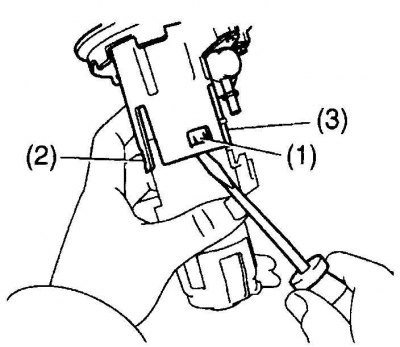

12. По очереди подденьте защелки на фланце насоса.

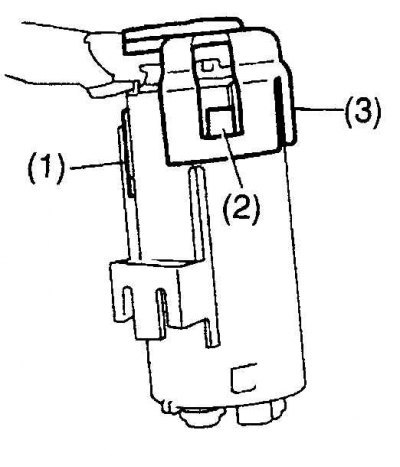

13. Подденте защелки и снимите нижний кронштейн насоса.

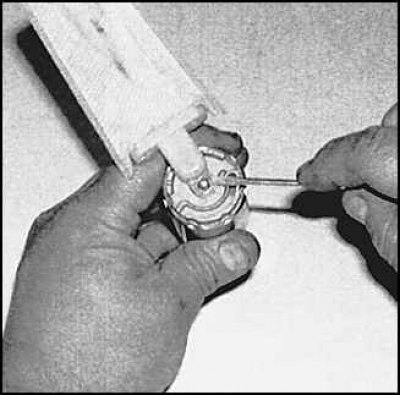

14. Снимите фиксатор и отсоедините фильтр от насоса. При необходимости замените фильтр.
Установка
Установка проводится в обратном порядке снятия.
