Топливный насос и давление топлива (Toyota Camry 2 «XV20»)

Оглавление: Общая проверка ↓ Проверка давления ↓ Проверка электрической цепи…↓ Проверка основного реле топливной…↓

Электрическая цепь топливного насоса

1. Основное реле топливной системы EPI; 2. Реле топливного насоса (размыкающее цепь); 3. Топливный насос; 4. Замок зажигания; 5. Переключатель парковочного и нейтрального положения; 6. Реле стартера; 7. Стартер; 8. Аккумулятор

Набор инструментов для проведения проверки топливной системы

Общая проверка

1. Проверьте, чтобы в топливном баке имелось достаточное количество топлива.

2. Проверьте, работает ли топливный насос. Включите зажигание и прислушайтесь к горловине топливного бака, Вы должны услышать короткий жужжащий звук. Если насос не работает, проверьте электрическую цепь насоса.

Проверка давления

1. Спустите давление в топливной системе. Отсоедините трубку от топливного фильтра и подсоедините измеритель давления к трубке и к топливному фильтру при помощи переходника.

2. Поверните ключ зажигания в положение ON (двигатель не работает, система кондиционирования воздуха отключена). Топливный насос должен включиться приблизительно на две секунды. Давление в системе должно увеличиться и держаться на одной отметке. Давление не должно опускаться ниже минимума, указанного в технических характеристиках (см. подраздел 6.2.).

3. Заведите двигатель и прогрейте его до нормальной температуры. Запишите показания измерителя и сравните их с техническими требованиями.

4. Если давление топлива не соответствует техническим требованиям:

давление слишком высокое - проверьте регулятор давления топлива, при необходимости замените регулятор;
давление слишком низкое - замените топливный фильтр. Если давление по-прежнему низкое, проверьте, не протекает ли инжектор или инжекторы. Проверьте исправность топливного насоса.

Проверка электрической цепи топливного насоса

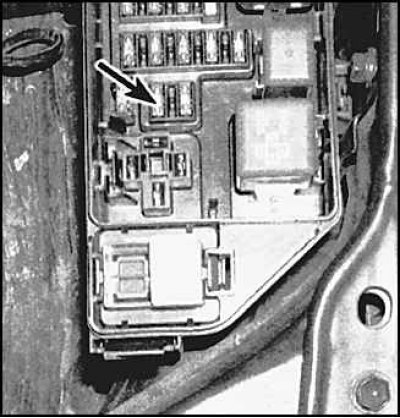

1. Если насос не работает, проверьте предохранители IGN и EFI, расположенные в блоке плавких предохранителей в двигательном отсеке. При необходимости замените предохранители, и снова проверьте, работает ли насос. Если насос по-прежнему не работает, проверьте электрическую цепь насоса на наличие короткого замыкания.

2. Если насос по-прежнему не работает, снимите реле EFI и проверьте наличие напряжения аккумулятора на контактах гнезда реле. Напряжение на один из контактов должно подаваться всегда, напряжение на другой из контактов должно подаваться, когда ключ зажигания переведен в положение ON. Если напряжение не подается на контакты, проверьте проводку от блока реле до аккумулятора. Если напряжение подается на контакты гнезда, проверьте сами реле. Основное реле топливной системы EFI расположено в блоке реле и плавких предохранителей в двигательном отсеке (указано стрелкой на рисунке слева). Реле топливного насоса расположено в блоке реле и предохранителей в салоне автомобиля со стороны пассажирского сидения (указано стрелкой на рисунке справа, модели Avalon).

3. Если реле исправны, а насос по-прежнему не работает, проверьте, подается ли напряжение на насос. Если напряжение подается, значит, неисправен насос, и его необходимо заменить.

Проверка основного реле топливной системы (EFI)

Реле фирмы Toyota

1. Омметр; 2. Цепь разомкнута; 3. Омметр; 4. Цепь замкнута

Реле фирмы Nippondenso

1. Омметр; 2. Цепь разомкнута; 3. Омметр; 4. Цепь замкнута

Исходник статьи на этом веб-сайте [AutoInstruction.ru]

Реле фирмы Bosch

1. Цепь замкнута; 2. Омметр; 3. Омметр; 4. Цепь разомкнута

Снимите реле и подсоедините тестер к контактам 1 и 2 (реле Toyota) или 85 и 86 (реле Bosch). Цепь между этими контактами должна быть замкнута, в противном случае замените реле. Цепь между контактами 3 и 5 или 30 и 87 (реле фирмы Bosch) должна быть разомкнута.
