Топливный бак
1 – ремень крепления; 2 – топливный бак; 3 – топливная трубка EVAP; 4 – напорный топливопровод; 5 – патрубок; 6 – прокладка; 7 – прокладка; 8 – топливный шланг; 9 – метка установки; 10 – кронштейн; 11 – топливозаливная горловина; 12 – крышка; 13 – прокладка; 14 – топливозаливная труба; 15 – кронштейн; 16 – защитный кожух; 17 – термозащитный экран; 18 – центральная выхлопная труба; 19 – расположение прокладок топливного бака

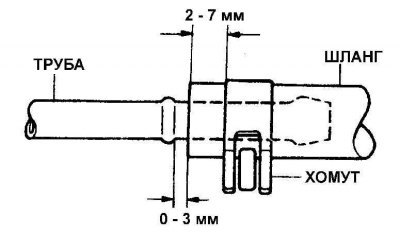

Типичное соединение топливного трубопровода с топливным шлангом
При снятии топливного бака уровень топлива в нем должен быть минимальным.
1. Снимите крышку заливной горловины топливного бака.
2. Снимите провод массы с аккумулятора.
Внимание! При наличии в радиоприемнике кода против воровства, перед отсоединением аккумулятора проверьте, что у вас имеются коды подключения.
Внимание! На моделях с 1993 года система воздушной подушки безопасности отключается, если аккумулятор отсоединяется на длительный срок. Если контрольная лампа подушки безопасности загорается и остается гореть после повторного подсоединения аккумулятора, необходимо обратиться в специализированную мастерскую для восстановления работоспособности системы.
3. Поднимите автомобиль на подъемник или установите над смотровой ямой.
4. Поддержите топливный бак домкратом, проложив между домкратом и топливным баком доску.
5. Снимите центральную выхлопную трубу.

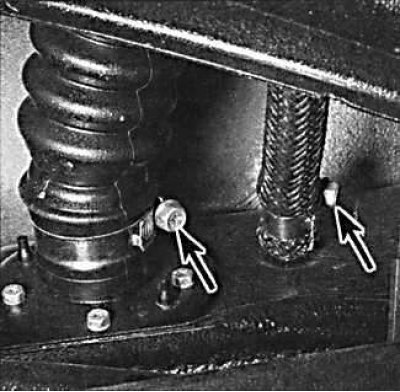

6. Отсоедините топливопроводы от топливного бака и закройте их пробками.

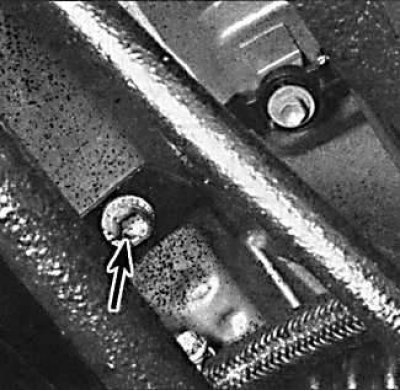

7. Поддерживая топливный бак, отвинтите болты, крепящие два ремня крепления топливного бака.
[Текст взят с портала проекта: www.AutoInstruction.ru]
8. Медленно опустите топливный бак, отсоедините от него оставшиеся трубки и электрический разъем и извлеките топливный бак из-под автомобиля.
9. Визуально проверьте состояние топливного бака снаружи и внутри. Если в топливном баке имеются загрязнения или осадки, вымойте его чистой водой или бензином.
Внимание! При работе с топливным баком не пользуйтесь открытым огнем или инструментами, при работе с которыми может возникнуть искра.
10. Установка производится в последовательности, обратной снятию с учетом следующих моментов:
- при установке топливного бака в автомобиль проверьте, чтобы ни один из шлангов не был пережат;
- проверьте, чтобы все трубы и шланги были правильно подсоединены и надежно закреплены;
- залейте в топливный бак небольшое количество топлива и проверьте топливную систему на герметичность.
