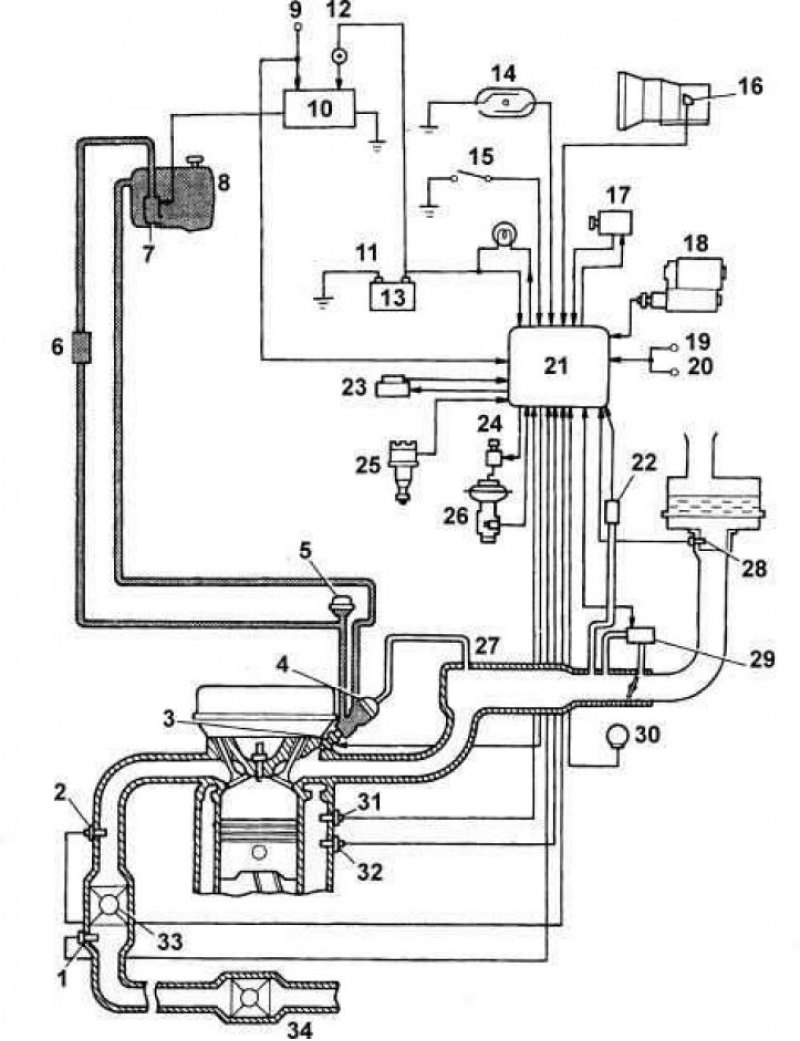

Электронная система впрыска топлива EFL четырехцилиндрового двигателя
1 – дополнительный датчик кислорода; 2 – главный датчик кислорода; 3 – топливная форсунка; 4 – регулятор давления топлива; 5 – гаситель пульсации топлива; 6 – топливный фильтр; 7 – топливный насос; 8 – топливный бак; 9 – замок зажигания; 10 – реле обрыва цепи; 11 – контрольная лампа; 12 – главное реле EFI; 13 – аккумулятор; 14 – датчик скорости автомобиля; 15 – контрольный разъем; 16 – датчик нейтрального положения коробки передач; 17 – компрессор; 18 – стартер; 19 – выключатель фар; 20 – выключатель противотуманных фар; 21 – блок ECМ; 22 – вакуумный датчик; 23 – блок зажигания; 24 – переключающий вакуумный клапан VSV; 25 – катушка зажигания; 26 – клапан EGR; 27 – датчик температуры выхлопного газа системы EGR; 28 – датчик температуры поступающе го в двигатель воздуха; 29 – клапан ISC; 30 – датчик положения дроссельной заслонки; 31 – датчик детонации; 32 – датчик температуры охлаждаю щей жидкости; 33 – TWC; 34 – TWC

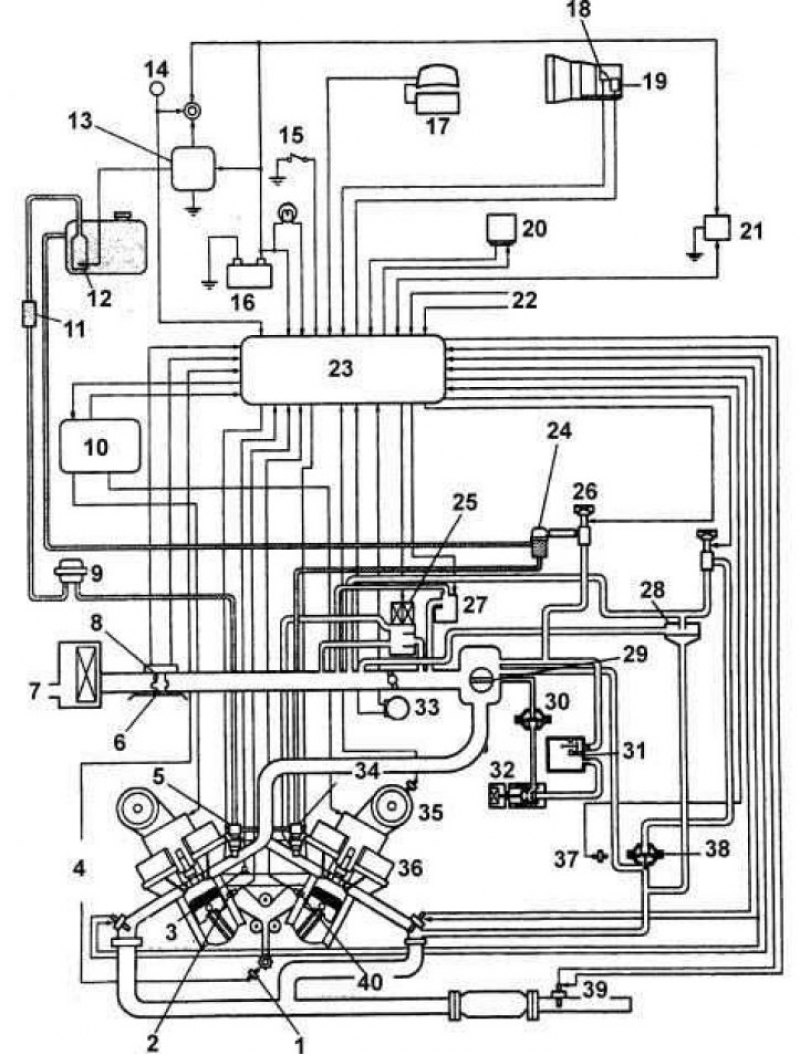

Электронная система впрыска топлива EFL шестицилиндрового двигателя
1 – датчик угла поворота коленчатого вала; 2 – датчик детонации 2; 3 – датчик ЕСТ; 4 – датчик кислорода (блок 2 датчик 1); 5 – топливные форсунки; 6 – измеритель MAF; 7 – "свежий воздух"; 8 – датчик IAT; 9 – гаситель пульсации топлива; 10 – блок зажигания; 11 – топливный фильтр; 12 – топливный насос; 13 – реле обрыва цепи; 14 – замок зажигания; 15 – контрольный выключатель; 16 – аккумулятор; 17 – датчик скорости автомобиля № 1; 18 – выключатель PNP; 19 – электромагнитный клапан; 20 – блок ECU; 21 – блок DLC1; 22 – выключатель стоп-сигнала; 23 – блок ECМ; 24 – регулятор давления топлива; 25 – клапан IAC; 26 – переключающий вакуумный клапан VSV; 27 – клапан холостого хода; 28 – вакуумный модулятор EGR; 29 – клапан регулировки поступающего в двигатель воздуха; 30 – исполнительный механизм; 31 – вакуумный резервуар; 32 – система ACIS; 33 – датчик положения дроссельной заслонки; 34 – топливная форсунка; 35 – датчик положения распределительного вала; 36 – датчик кислорода (блок 1 датчик 1); 37 – датчик температуры; 38 – клапан EGR; 39 – датчик кислорода (блок 1 датчик 2); 40 – датчик детонации 1
Электронная система впрыска топлива EFL состоит из трех основных систем: топливной системы, системы подачи воздуха и системы электронного управления (см. рис. Электронная система впрыска топлива EFL четырехцилиндрового двигателя).
