Примечание: снятие и установку, производите как показано на рисунке "Коробка передач в сборе" (см. далее).

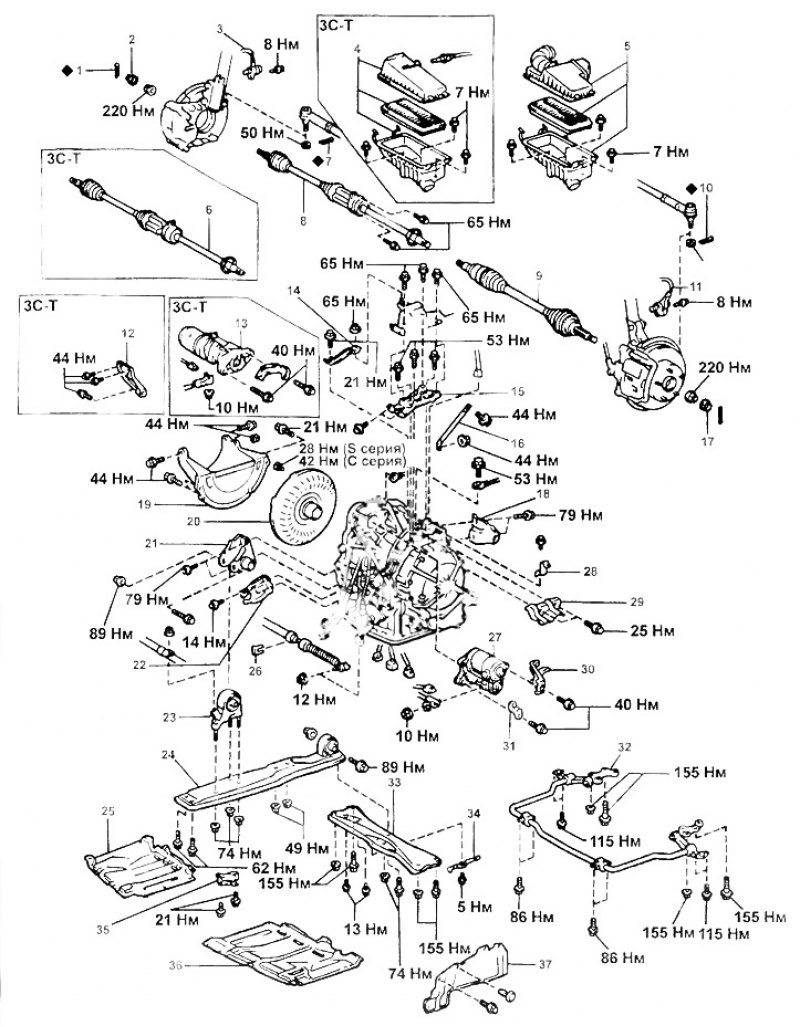

Коробка передач в сборе. 1 - шплинт, 2 - стопор гайки, 3 - датчик частоты вращения (ABS), 4, 5 - воздушный фильтр в сборе, 6, 8 - правый приводной вал, 7 - шплинт, 9 - левый приводной вал, 10 - шплинт, 11 - датчик частоты вращения (ABS), 12 - пластина усилителя, 13 - стартер, 14 - кронштейн, 15 - кронштейн левой опоры двигателя, 16 - кронштейн, 17 - стопор гайки, 18 - кронштейн задней опоры двигателя, 19 - защита пластины привода гидротрансформатора, 20 - гидротрансформатор, 21 - кронштейн передней опоры двигателя, 22 - кронштейн, 23 - передняя опора двигателя, 24 - продольная балка, 25 - нижняя защита двигателя, 26 - стопор, 27 - стартер, 28 - скоба, 29 - защитная крышка АКПП, 30 - кронштейн, 31 - фиксатор, 32 - стабилизатор поперечной устойчивости, 33 - поперечная балка, 34 - фиксатор, 35 - кронштейн, 36 - кожух защиты двигателя, 37 - боковая защитная крышка №2.
