Необходимое оборудование
DW110-060 Кронштейн для подвески двигателя
Порядок снятия
1. Снять аккумуляторную батарею и полку. См. Раздел 1E1, Электрическая система двигателя - 2.0 Дизель; Раздел 1E2, Электрическая система двигателя - FAM II 2.4D; Раздел 1E3, Электрическая система двигателя - HFV6 3.2L.
2. Слить рабочую жидкость коробки передач. См. «Смена рабочей жидкости КПП» в этом разделе.
3. Вывернуть крепежные болты масляного бачка рулевого привода с усилителем и отложить бачок в сторону.

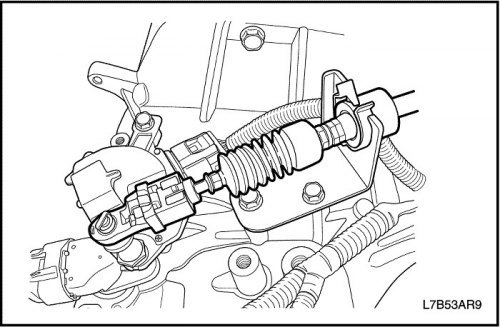

4. Отсоединить трос привода механизма переключения от КПП. См. «Трос привода механизма переключения» в этом разделе.

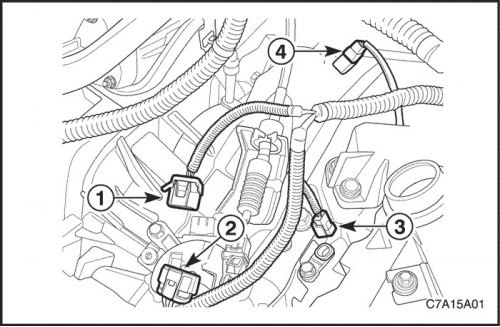

5. Отсоединить электрический разъём (1) переключателя диапазонов КПП.
6. Отсоединить электрический разъём (2) разводки коробки передач с главной передачей в сборе.
7. Отсоединить электрический разъём (3) датчика скорости первичного вала и электрический разъём датчика скорости вторичного вала (4).
8. Отделить мешающий жгут проводки возле коробки передач с главной передачей в сборе.

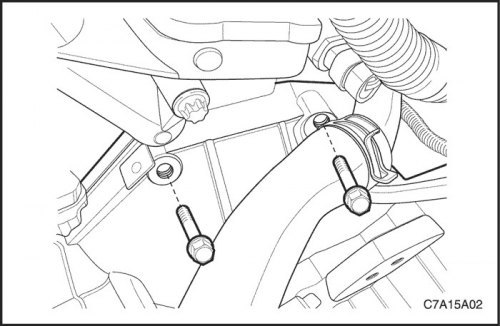

9. Вывернуть два верхних болта крепления коробки передач с главной передачей в сборе к двигателю.

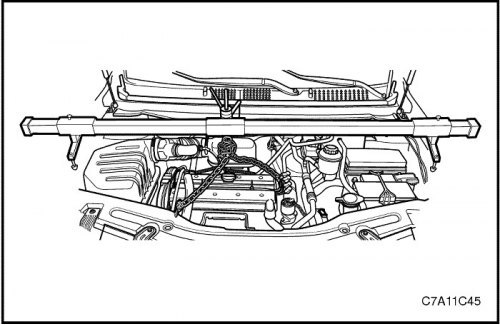

10. Установить DW110-060.
11. Приподнять автомобиль и установить его на предусмотренные для этого опоры.
12. Снять защиту картера двигателя. См. «Раздел 9N, рама и нижняя часть кузова» .
13. Снять левый пылезащитный чехол.
14. Снять приемную трубу глушителя. См. Раздел 1G1, Выпускная система двигателя - 2.0 Дизель; Раздел 1G2, Выпускная система двигателя - FAM II 2.4D; Раздел 1G3, Выпускная система двигателя - HFV6 3.2L.

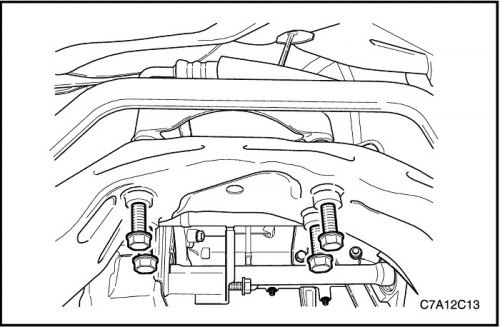

15. Аккуратно снять раму с автомобиля. См. Раздел 2C, "Передняя подвеска".
16. Отсоединить передний мост. См. Раздел 3A, Передний ведущий мост.

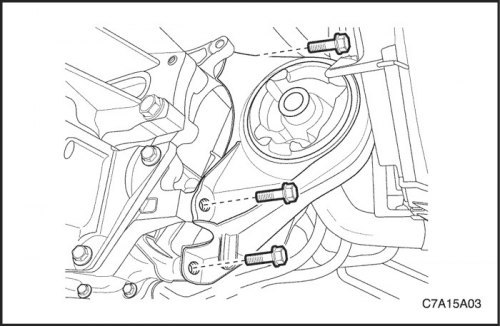

17. Вывернуть болты крепления подвески втулки переднего демпфера и снять втулку переднего демпфера.
18. Выкрутить болты крепления заднего кронштейна подвески КПП.
19. Снять втулку заднего демпфера и задний кронштейн подвески коробки передач с главной передачей в сборе.
20. В случае с AWD снять раздаточную коробку с коробки передач с главной передачей в сборе. См. Раздел 5D, Раздаточная коробка.
21. Снять стартер. См. Раздел 1E1, Электрическая система двигателя - 2.0 Дизель; Раздел 1E2, Электрическая система двигателя - FAM II 2.4D; Раздел 1E3, Электрическая система двигателя - HFV6 3.2L.
22. Вывернуть шесть болтов крепления маховика к гидротрансформатору. В случае с 2.0S Дизель снять пластиковую крышку, затем вывернуть шесть болтов крепления маховика к гидротрансформатору.
23. Снять трубопровод масляного радиатора с коробки передач с главной передачей в сборе. См. «Трубопровод масляного радиатора в сборе» в этом разделе.
24. Опереть коробку передач с главной передачей в сборе на домкрат.

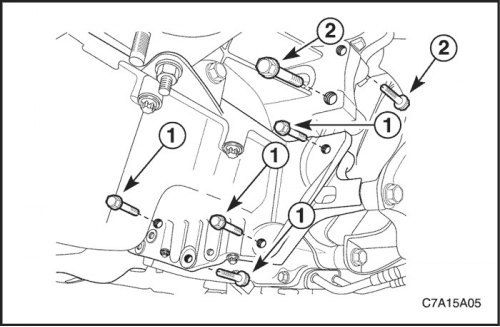

25. Вывернуть болты (1) крепления фланца масляного поддона к коробке передач с главной передачей в сборе.
26. Вывернуть правые нижние болты крепления двигателя к коробке передач с главной передачей в сборе возле втулки переднего демпфера (2).
Примечание: Относительно снятия болтов на HFV6 3.2L или 2.0S Дизель см. Раздел 1B, Механическая система двигателя - 2.0 Дизель; Раздел 1C2, Механическая система двигателя - HFV6 3.2L.

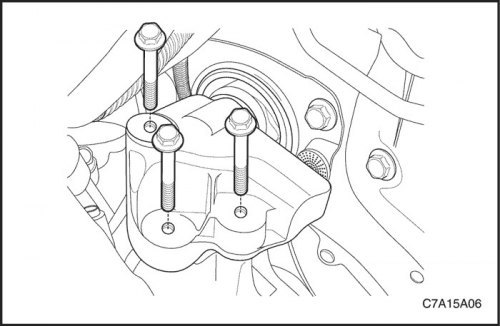

27. Вывернуть болты крепления левого кронштейна подвески коробки передач с главной передачей в сборе. См. «Левый кронштейн крепления коробки передач» в данном разделе.

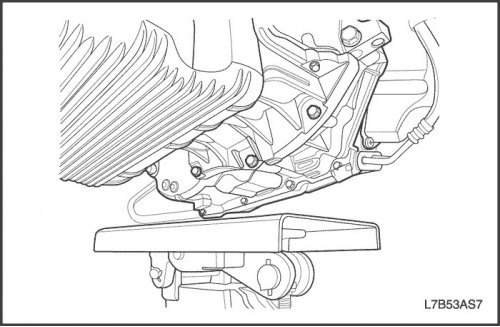

28. Аккуратно снять коробки передач с главной передачей в сборе с автомобиля.
Порядок установки
1. Установить коробку передач с главной передачей в сборе в автомобиль и опереть коробку передач с главной передачей в сборе на домкрат.
2. Установить болты крепления левого кронштейна подвески коробки передач с главной передачей в сборе. См. «Левый кронштейн крепления коробки передач» в данном разделе.
3. Установить правые нижние болты (2) крепления двигателя к коробке передач с главной передачей в сборе возле втулки переднего демпфера.
Затянуть: Затянуть правые нижние болты (2) крепления двигателя к коробке передач с главной передачей в сборе моментом 75 Н·м (55 фунт-футов).
4. Установить болты (1) крепления фланца масляного поддона к коробке передач с главной передачей в сборе.
Затянуть: Затянуть болты (1) крепления фланца масляного поддона к коробке передач с главной передачей в сборе моментом 50 Н·м (37 фунт-футов).
Примечание: Относительно установки и момента затяжки болтов на HFV6 3.2L или 2.0S Дизель см. Раздел 1B, Механическая система двигателя - 2.0 Дизель; Раздел 1C2, Механическая система двигателя - HFV6 3.2L.

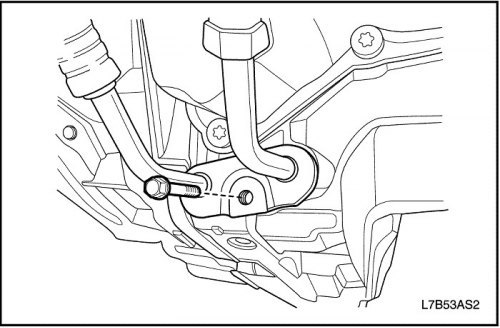

5. Установить трубопровод масляного радиатора в коробку передач с главной передачей в сборе. См. «Трубопровод масляного радиатора в сборе» в этом разделе.

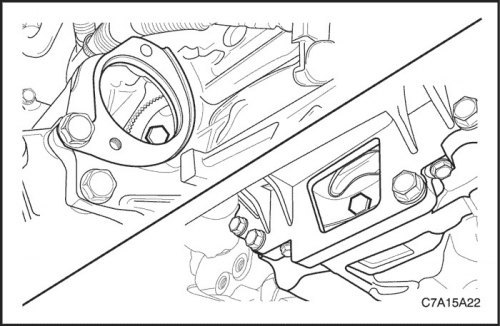

6. Установить болты крепления маховика к гидротрансформатору. В случае с 2.0S Дизель затянуть болты, затем установить пластиковую крышку.
Затянуть: Затянуть болты крепления маховика к гидротрансформатору моментом 45 Н·м (33 фунт-фута).
7. Установить стартер. См. Раздел 1E1, Электрическая система двигателя - 2.0 Дизель; Раздел 1E2, Электрическая система двигателя - FAM II 2.4D; Раздел 1E3, Электрическая система двигателя - HFV6 3.2L.

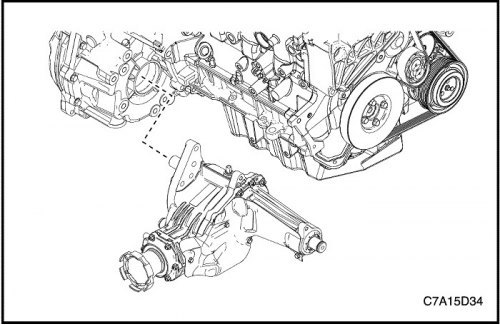

8. В случае с AWD установить раздаточную коробку в коробку передач с главной передачей в сборе. См. Раздел 5D, Раздаточная коробка.

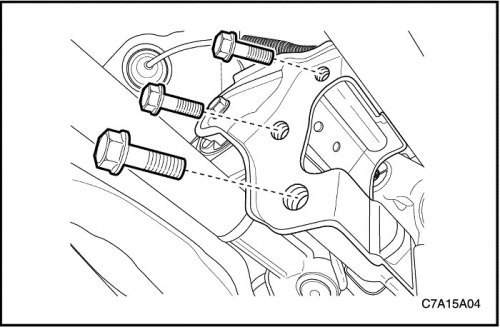

9. Установить втулку заднего демпфера и задний кронштейн подвески коробки передач с главной передачей в сборе.
10. Вкрутить болты крепления заднего кронштейна подвески КПП.
Затянуть: Затянуть болты крепления заднего кронштейна подвески коробки передач с главной передачей в сборе моментом 90 Н·м (66 фунт-футов).
11. Установить втулку переднего демпфера и болты крепления подвески втулки переднего демпфера.
Затянуть: Затянуть болты крепления подвески втулки переднего демпфера моментом 50 Н·м (37 фунт-футов).
12. Подключить передний мост. См. Раздел 3A, Передний ведущий мост.
13. Аккуратно установить раму на автомобиль. См. Раздел 2C, "Передняя подвеска".

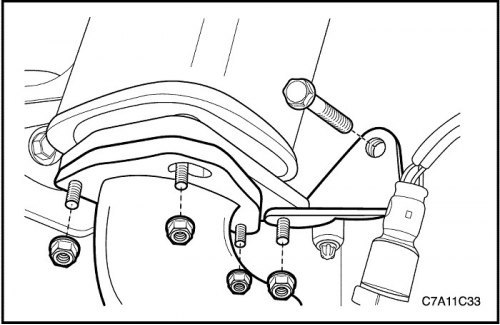

14. Установить приемную трубу глушителя. См. Раздел 1G1, Выпускная система двигателя - 2.0 Дизель; Раздел 1G2, Выпускная система двигателя - FAM II 2.4D; Раздел 1G3, Выпускная система двигателя - HFV6 3.2L.

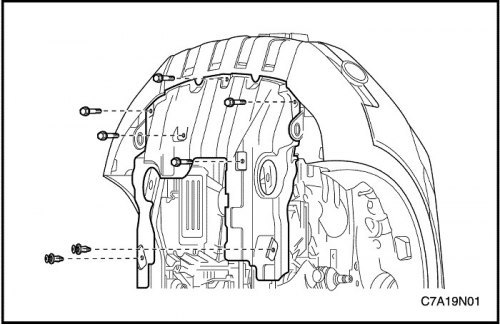

15. Установить левый пылезащитный чехол.
16. Установить защиту картера двигателя. См. «Раздел 9N, рама и нижняя часть кузова» .
17. Опустить автомобиль.
18. Установить верхние болты крепления коробки передач к двигателю.
Затянуть: В случае с FAM II 2.4D или 2.0S Дизель затянуть верхние болты крепления коробки передач с главной передачей в сборе к двигателю моментом 75 Н·м (55 фунт-футов).
В случае с HFV6 3.2L затянуть верхние болты крепления коробки передач с главной передачей в сборе к двигателю моментом 50 Н·м (37 фунт-футов).
19. Снять DW110-060 с двигателя.
20. Присоединить электрический разъём (1) переключателя диапазонов КПП.
21. Присоединить электрический разъём (2) разводки коробки передач с главной передачей в сборе.
22. Присоединить электрический разъём (3) датчика скорости первичного вала и электрический разъём датчика скорости вторичного вала (4).
23. Вернуть мешающий жгут проводки обратно на место возле коробки передач с главной передачей в сборе.
24. Установить трос управления переключением в коробку передач с главной передачей в сборе. См. «Трос привода механизма переключения» в этом разделе.
25. Отрегулировать трос управления переключением. См. «Регулировка троса управления переключением» в данном разделе.
26. Установить крепежные болты масляного бачка рулевого рулевого привода с усилителем и вернуть бачок на место.
27. Установить аккумуляторную батарею и полку аккумуляторной батареи. См. Раздел 1E1, Электрическая система двигателя - 2.0 Дизель; Раздел 1E2, Электрическая система двигателя - FAM II 2.4D; Раздел 1E3, Электрическая система двигателя - HFV6 3.2L.
28. Долить жидкость в коробку передач с главной передачей в сборе.
29. Проверить уровень жидкости. См. «Процедура проверки жидкости коробки передач с главной передачей в сборе» в данном разделе.
