Снятие
Примечание: установку производите в порядке, обратном снятию.
1. Отсоедините трос управления клапаном-дросселем.
а) Отсоедините трос от сектора дроссельной заслонки.
б) Отсоедините трос от фиксаторов на двигателе.
Указание для установки: если трос новый, то установите стопор на внутренний трос.

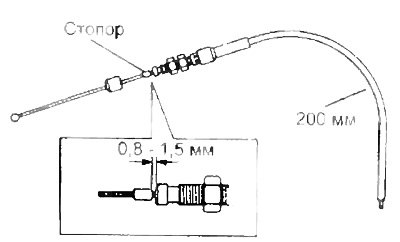

а) Согните трос так, чтобы радиус изгиба был около 200 мм.
б) Вытягивайте внутренний трос до появления слабого сопротивления. Удерживайте его в этом положении.
в) Установите стопор на расстоянии 0.8 - 1.5 мм от конца внешней оболочки, как показано на рисунке.
2. Снимите выключатель запрещения запуска двигателя.
3. Снимите блок клапанов.
4. Снимите трос управления клапаном-дросселем

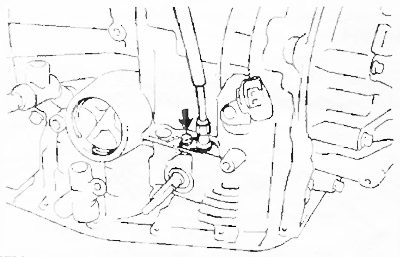

а) Отверните болт и снимите фиксатор.
б) Извлеките трос управления клапаном-дросселем.
Примечание: после установки, отрегулируйте трос управления клапаном-дросселем.
