Проверка блокировки селектора
1. Поверните ключ зажигания в положение "ON".
2. Переведите селектор в положение "Р" и отпустите фиксатор селектора.
3. Убедитесь, что в этом положении селектор заблокирован.
4. Удерживая педаль тормоза нажатой, убедитесь, что селектор свободно перемещается во все положения.
5. При заблокированном селекторе, нажмите на кнопку выключателя разблокировки селектора и убедитесь, что селектор разблокирован.
Проверка блокировки ключа зажигания
Источник расположен на сайте (Autoinstruction.ru)
1. Переведите ключ зажигания в положение "АСС".
2. Разблокируйте селектор, нажав на кнопку выключателя разблокировки селектора и переведите селектор в любое положение, кроме "Р".
3. Убедитесь, что ключ зажигания нельзя перевести в положение "LOCK".
4. Переведите селектор в диапазон "Р" и отпустите фиксатор на селекторе. Затем, нажмите и удерживайте фиксатор на селекторе.
5. Убедитесь, что ключ зажигания нельзя перевести в положение "LOCK".
6. Отпустите фиксатор и убедитесь, что ключ зажигания свободно перемещается в положение "LOCK".
Проверка электромагнитного клапана разблокировки селектора
1. Отсоедините разъем электромагнитного клапана и убедитесь, что клапан срабатывает при подаче напряжения аккумуляторной батареи на выводы "SLS+ "(+12 В) и "SLS-" (-12 В).
Примечание: проводите проверку за короткий промежуток времени.

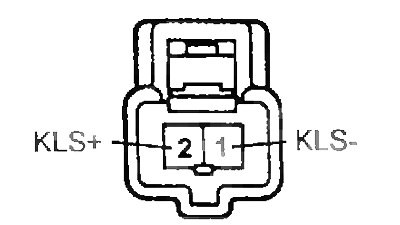

Проверка электромагнитного клапана блокировки ключа зажигания
1. Отсоедините разъем электромагнитного клапана и убедитесь, что соленоид срабатывает при подаче напряжения аккумуляторной батареи на выводы "KLS+" (+12 В) и "KLS-" (-12 В).
Примечание: проводите проверку за короткий промежуток времени.

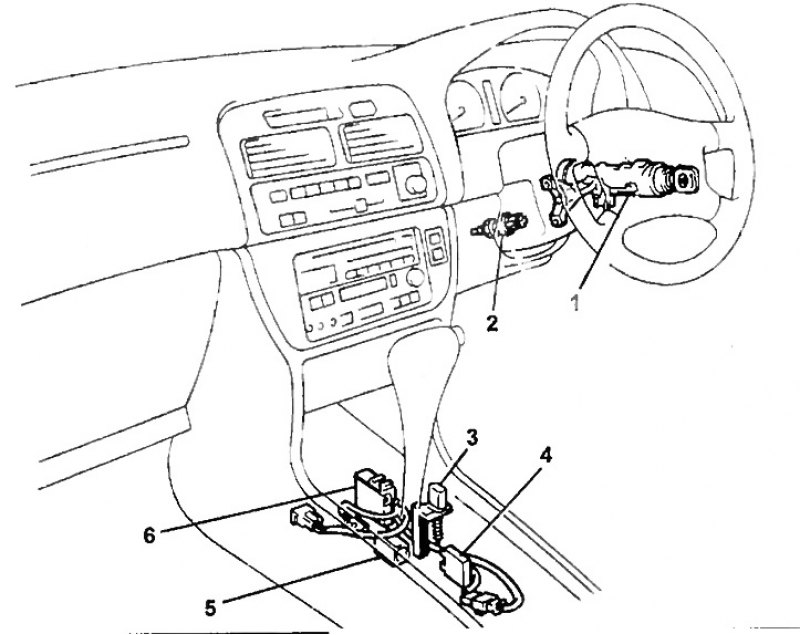

Система блокирования селектора. 1 - электромагнитный клапан блокировки ключа зажигания, 2 - выключатель стоп-сигналов, 3 - выключатель разблокировки селектора, 4 - переключатель блока управления блокировки селектора, 5 - электромагнитный клапан разблокировки селектора, 6 - блок управления блокировкой селектора.

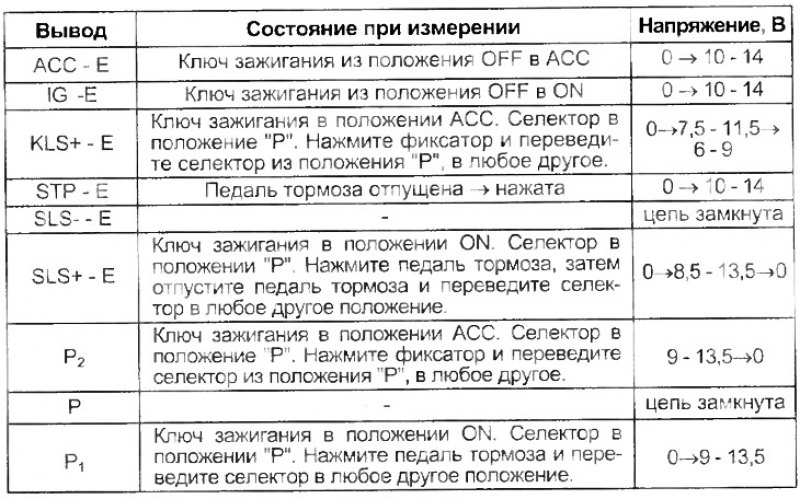

Таблица. Напряжение на выводах разъема блока управления блокировкой селектора

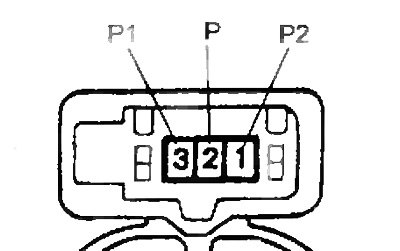

Проверка выключателя разблокировки селектора

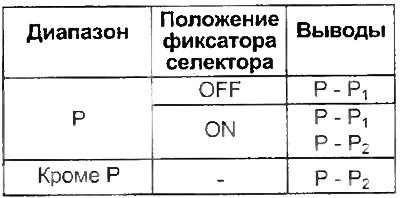

1. Отсоедините разъем и убедитесь, в наличии проводимости между указанными выводами согласно таблице.
 |
 |
Проверка блока управления блокировкой селектора

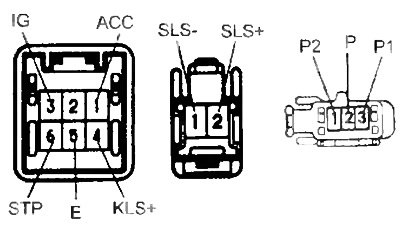

1. Убедитесь, что напряжение на выводах разъемов блока управления соответствует значениям, указанным в таблице "Напряжение на выводах разъема блока управления блокировкой селектора".
Примечание: перед проведением проверки убедитесь, что напряжение аккумуляторной батареи 10 - 14 В.
