2. Проверка муфты свободного хода.

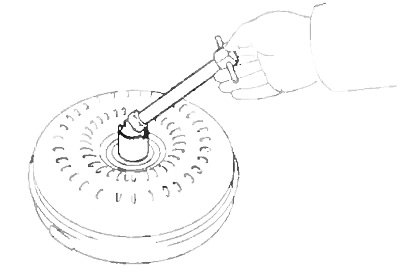

а) Установите слецинструмент во внутреннюю обойму муфты свободного хода.

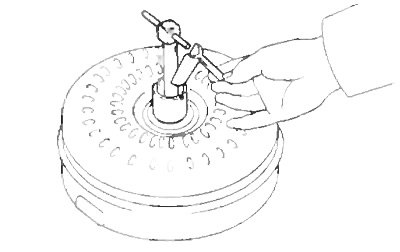

б) Установите слецинструмент так, чтобы совместить метки на ступице гидротрансформатора и внешней обойме муфты свободного хода.
в) При неподвижном гидротрансформаторе муфта не должна вращаться против часовой стрелки, и свободно и плавно вращаться по часовой стрелке.
г) При необходимости промойте гидротрансформатор и перепроверьте муфту свободного хода. Если муфта неисправна, то замените гидротрансформатор.
3. Проверка зубчатого венца и биения пластины привода гидротрансформатора.

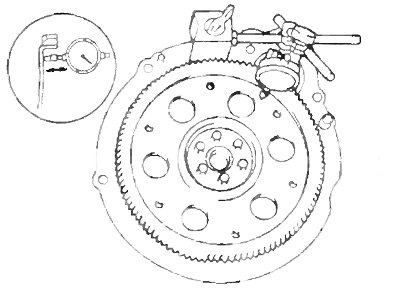

а) Установите стрелочный индикатор и измерьте биение пластины привода гидротрансформатора.
б) Если биение пластины привода гидротрансформатора превышает номинальное значение, то в случае поврежденного зубчатого венца замените пластину привода гидротрансформатора.
- Номинальное биение — 0.2 мм
При установке новой пластины, обратите внимание на ориентацию распорных втулок. Затяните болты.
- Моменты затяжки болтов — 83 Нм
3. Проверка биения втулки гидротрансформатора.
Источник материала этот сайт www.Autoinstruction.ru

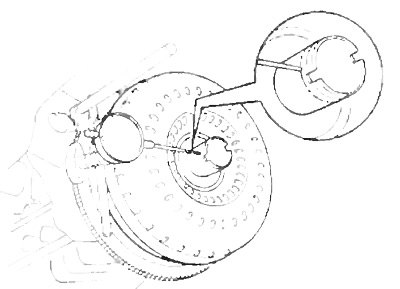

а) Временно установите гидротрансформатор на пластину привода гидротрансформатора. Установите стрелочный индикатор и измерьте биение.
б) Если биение превышает номинальное значение, то попытайтесь за счет переориентировки гидротрансформатора устранить этот дефект. В случае невозможности устранения этого дефекта необходимо заменить гидротрансформатор.
- Номинальное биение — 0,3 мм
Примечание: нанесите установочные метки для обеспечения правильности последующей установки гидротрансформатора.
б) Снимите гидротрансформатор
4. Проверьте установку гидротрансформатора.

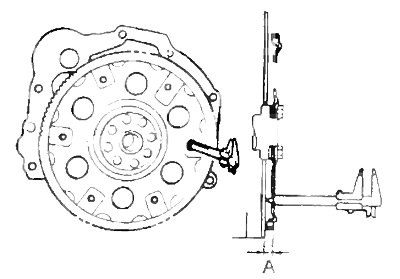

а) Перед установкой гидротрансформатора, измерьте расстояние А, как показано на рисунке.

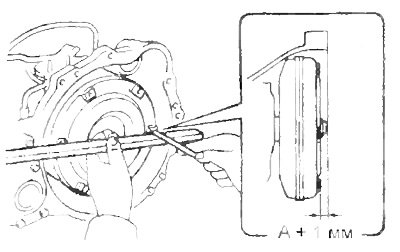

б) После установки гидротрансформатора, при помощи штангенциркуля и линейки, измерьте размеры от бобышек гидротрансформатора до переднего фланца картера коробки передач.
- Номинальное расстояние — А + 1 мм
