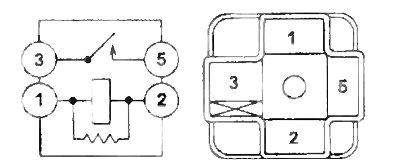

Проверка главного силового реле
1. Проверьте постоянное наличие проводимости между выводами "1" и "2" реле.
2. Проверьте наличие проводимости между выводами "3" и "5" реле при подаче напряжения аккумуляторной батареи между выводами "1" и "2".
Проверка главного переключателя стеклоподъемников

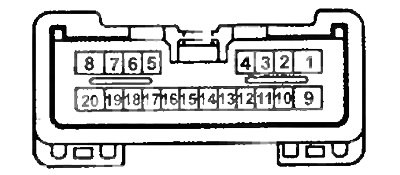

1. Проверка работы.
2. Проверка цепи выключателя. Проверьте, что есть проводимость между выводами "20" и "9, "В" и "9".
3. Проверка подсветки. Подключите (+) батареи к выводу "4", (-) к выводу 96, проверьте, что работает подсветка переключателя стеклоподъемника водителя.

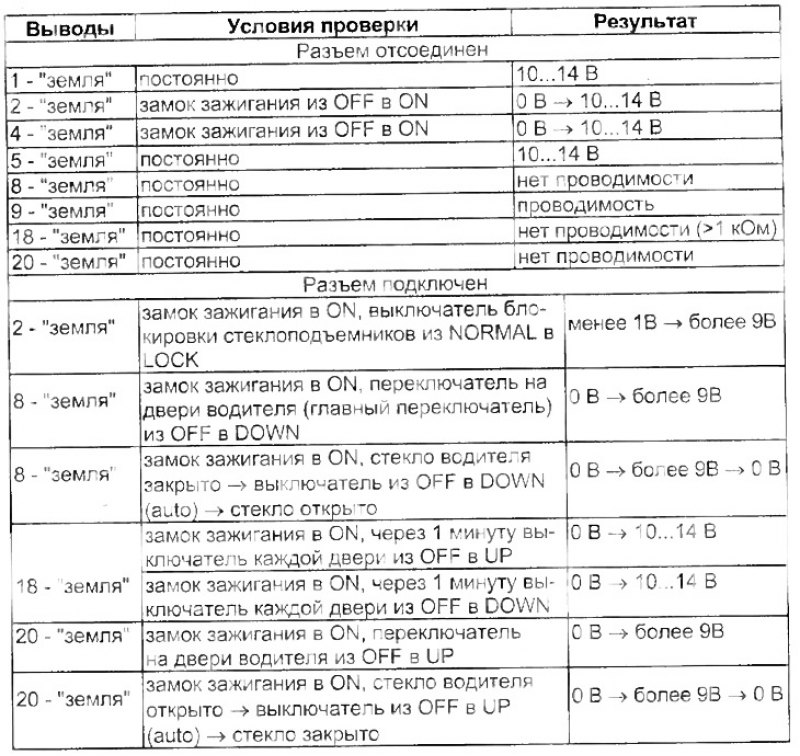

Проверка цепи главного переключателя стеклоподъемников

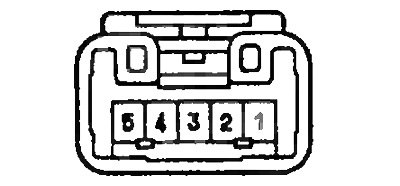

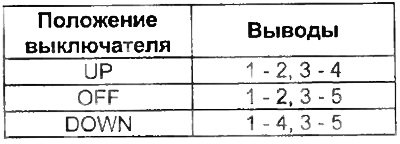

Проверка выключателей стеклоподъемников
 |
 |
Проверка электродвигателей стеклоподъемников

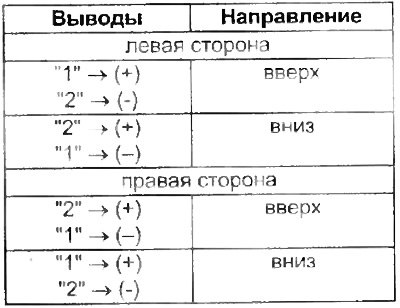

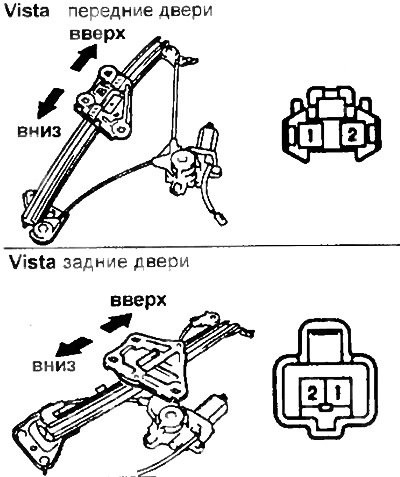

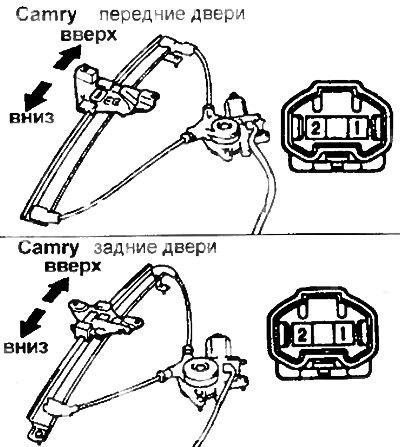

1. Проверка работы электропривода. Подключите аккумулятор к выводам (см. таблицу), проверьте работу.
 |
 |
2. Проверка электродвигателей и тепловых предохранителей.

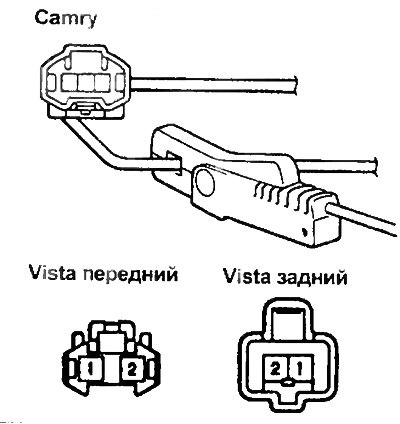

а) Подключите амперметр к выводу "1" (правая дверь Camry, левая дверь Vista) или "2" (левая дверь Camry, правая дверь Vista).
б) Полностью закройте стекло.
в) Проверьте, что когда стекло опустится полностью, сила тока составит примерно 16 - 23 А.
г) Продолжая удерживать выключатель стеклоподъемника, проверьте, что тепловой предохранитель сработает в интервале от 4 до 40 секунд (при срабатывании тепловой предохранитель издает характерный звук).
д) Проверьте, что стеклоподъемники начнут снова работать через 60 с.

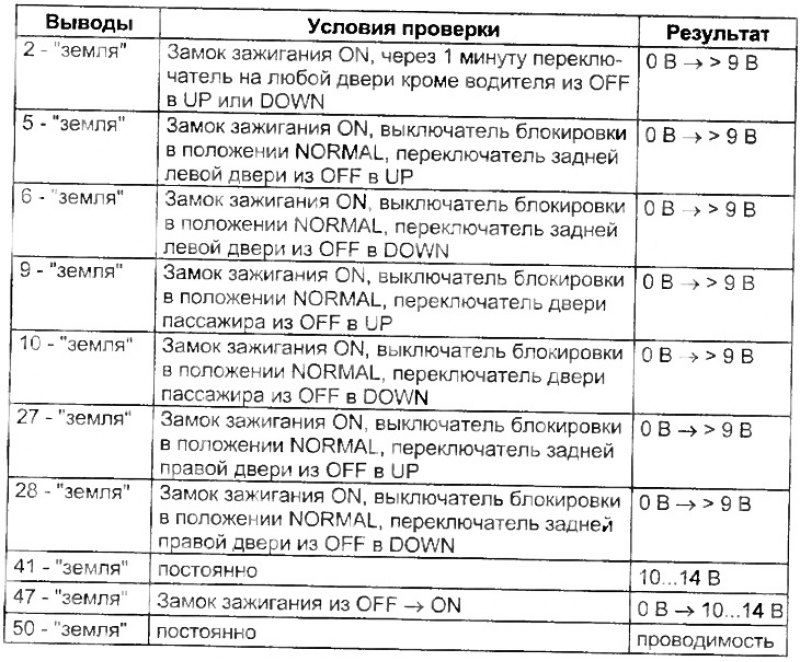

Проверка центрального блока управления

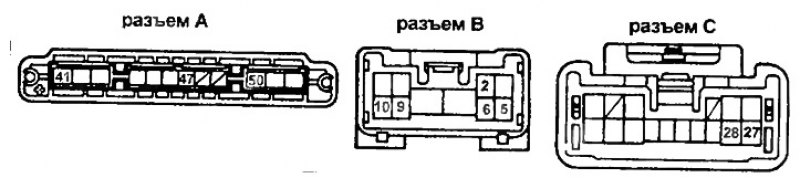

Проверьте цепь по таблице "проверка центрального блока управления".
