Проверка реле обогревателя

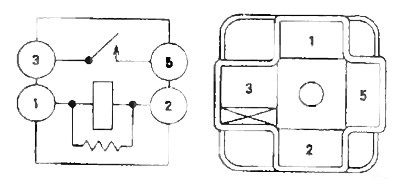

1. Проверьте постоянную проводимость между выводами "1" и "2" реле.
2. Проверьте наличие проводимости между выводами "1" и "2" реле при подаче напряжения аккумуляторной батареи между выводами "3" и 5". Если проводимость не соответствует описанию, то замените реле.
Проверка и ремонт проводов обогревателя заднего стекла
Примечание.
- При очистке стекла пользуйтесь мягкой, сухой тканью, протирайте стекло параллельно проводам обогревателя. Старайтесь не повредить провода.
- Запрещается использовать моющие средства и составы с абразивными частицами.

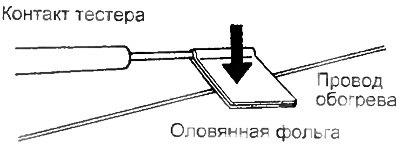

- При измерении напряжения оберните отрицательный контакт тестера фольгой и прижмите край фольги к проводу пальцем.
1. Проверка наличия обрыва проводов.
а) Включите зажигание и обогреватель стекла двери задка.

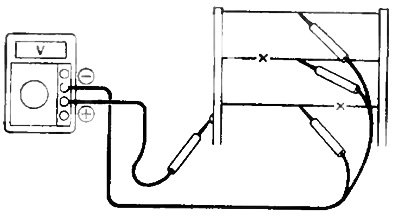

б) Измерьте напряжение в центре каждого провода термоэлемента, как показано на рисунке.
в) Если напряжение составляет около 5 В, то провод в норме.
г) Если напряжение составляет около 10 В, то произошел обрыв провода между серединой и боковой шиной (+) термоэлемента.
д) Если напряжение составляет около 0 В, то произошел обрыв провода между серединой и "землей".
2. Поиск места обрыва на проводе.
а) Подсоедините "плюс" вольтметра к боковой шине (+) термоэлемента
б) Оберните "минус" вольтметра фольгой. Подсоедините фольгу к проводу термоэлемента у боковой шины (+) и медленно перемещайте ее к противоположному концу (к "земле").
Оригинал опубликован на веб-сайте [Autoinstruction.ru]

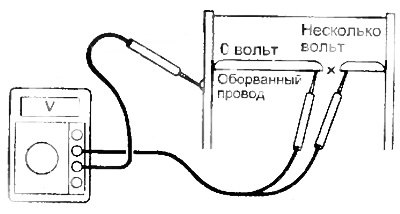

в) Точка, в которой стрелка вольтметра отклонится от нуля на несколько вольт, является точкой обрыва.
Примечание: если обрыв провода отсутствует, то вольтметр показывает 0 В у боковой шины (+) термоэлемента и, при перемещении контакта вольтметра к противоположному концу провода, напряжение будет постепенно увеличиваться примерно до 12 В.
3. Ремонт проводов.
а) Очистите концы провода в месте обрыва при помощи растворителя и наклейте защитную ленту с обоих сторон провода.
б) Тщательно перемешайте состав для ремонта и при помощи кисти с тонким концом нанесите каплю вещества на провод.
Состав для ремонта: DUPONT PASTE №4817 или аналогичное вещество.
в) Через несколько минут удалите защитную ленту и оставьте затвердеть в течение 24 часов.
