Снятие переключателя управления стеклоочистителем
1. Отверните винты крепления и снимите верхний и нижний кожухи рулевой колонки.

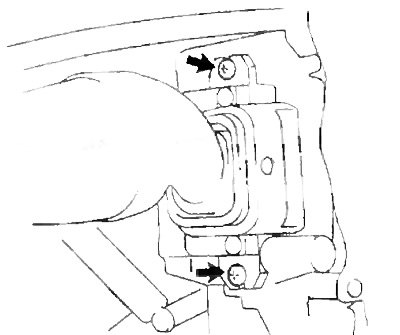

2. Отверните винты крепления и снимите узел переключателя управления стеклоочистителем.
Проверка переключателя управления стеклоочистителем

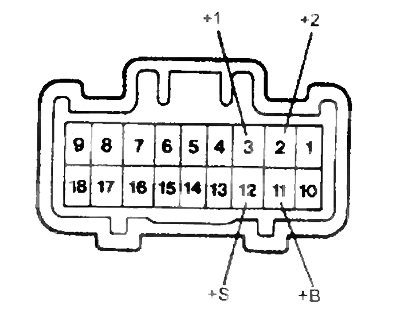

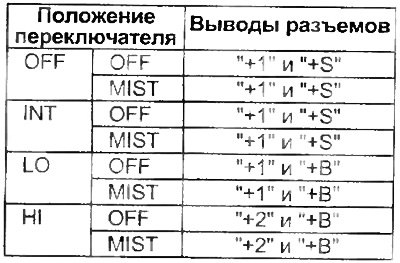

Проверьте проводимость между выводами выключателя по таблице.
 |
 |
Проверка работы очистителя лобового стекла
1. Подключите "+" вольтметра к выводу "+1" а вольтметра к выводу "EW .

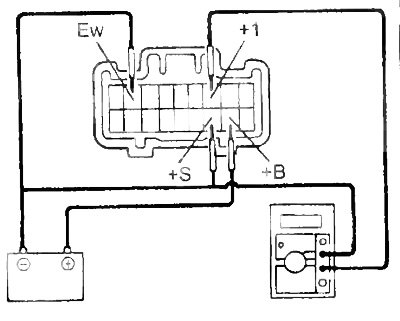

2. Подключите "+" аккумуляторной батареи к выводу "+B", а к выводам "EW" и "+S".
3. Переключите стеклоочиститель в положение INT.

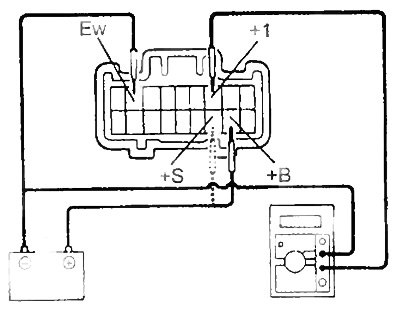

4. В течении 5 секунд подведите "+" аккумуляторной батареи к выводу "S+".
5. Подключите аккумуляторной батареи к выводу "+S", и проверьте изменение напряжения между выводами "+1" и "EW", когда работает очиститель работает при регулировки интервала.
Проверка работы в режиме MIST
1. Установите переключатель очистителя лобового стекла в положение OFF или INT.
2. Подключите аккумуляторной батареи к выводу "+В", а к выводу "EW".
3. Подключите вольтметра к выводу "+1", а "-" вольтметра к выводу "EW".
4. Проверьте , что напряжение между выводами "+1" и "EW" в момент переключения в положение MIST увеличится до 10-14 В.
Проверка электродвигателя очистителя лобового стекла

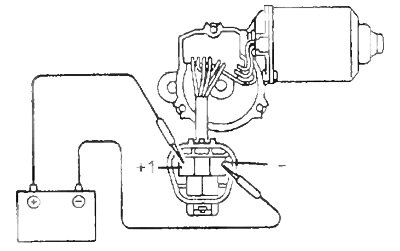

1. Проверка работы на низкой скорости. Подключите "+" аккумуляторной батареи к выводу "+1", а "-" аккумуляторной батареи к корпусу электродвигателя. В этот момент электродвигатель стеклоочистителя должен заработать на низкой скорости.
2. Проверка работы на высокой скорости. Подключите "+" аккумуляторной батареи к выводу "+2", а аккумуляторной батареи к корпусу электродвигателя. В этот момент электродвигатель стеклоочистителя должен заработать на высокой скорости.
3. Проверка остановки щеток в крайнем положении (положение останова).
а) Подсоедините "+" аккумуляторной батареи к выводу "+1", а "-" аккумуляторной батареи к корпусу электродвигателя. Двигатель заработает на низкой скорости.

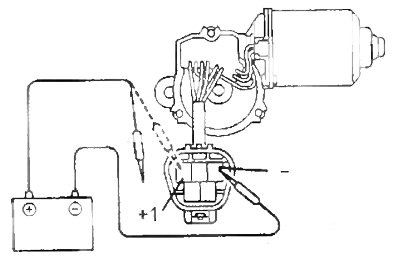

б) Снимите с вывода "+1" провод от аккумуляторной батареи. Электродвигатель должен остановиться.

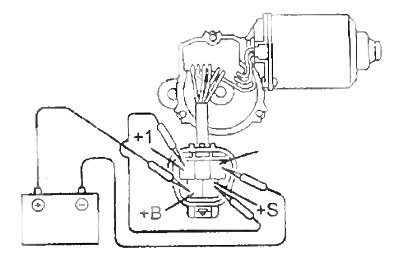

в) Замкните выводы "+1" и "+S". Подключите "+" аккумуляторной батареи к выводу "+В", в это время двигатель должен начать работу на низкой скорости и после этого встать в позицию останова.
Примечание: положение останова показано на рисунке.
Проверка переключателя очистителя заднего стекла

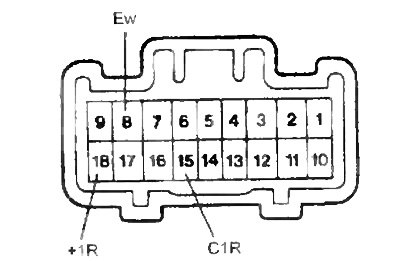

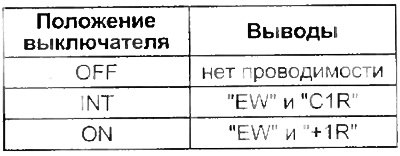

1. Проверьте цепи при различных положениях переключателя согласно таблице.
 |
 |
Проверка реле очистителя заднего стекла
Цвета: L - синий, Y - желтый R - красный
1. Проверка в положении OFF.
Проверьте, что цепь между выводами "R" и "L" разомкнута, а цепь между выводами "Y" и "R" замкнута.
2. Проверка в положении ON.

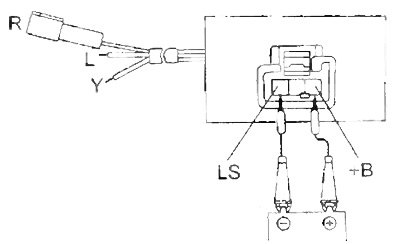

Подключите "+" аккумуляторной батареи к выводу "+В", а "-" аккумуляторной батареи к выводу "LS". После чего проверьте, что цепь между выводами "R" и "L" замкнута, а между выводами "Y" и "R" разомкнута.
3. Проверка режима изменения интервала (INT).

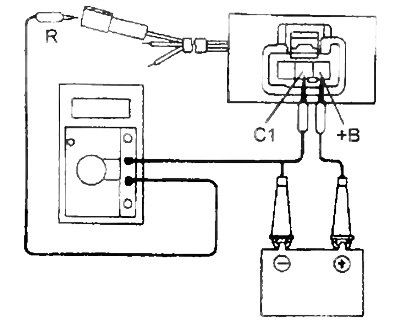

а) Установите вольтметр в диапазон DC (постоянный ток). Подсоедините "+" вольтметра к выводу "R", а вольтметра к выводу "С1".
б) Подсоедините "+" аккумуляторной батареи к выводу "+В", а аккумуляторной батареи к выводу "С1" (реле включено (ON).
Напряжение между выводами "R" и "С1" около 12 В.

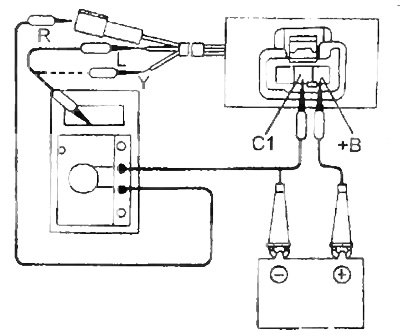

в) Из положения, указанном в пункте (б), подсоедините в течении 5 секунд замкните выводы "Y" и "L", и реле из положения "ON" переключится в положение "OFF".
г) При снятии перемычки с выводов "Y" и "L", проверьте что напряжение между выводами "R" и "С1" меняется (0 В при снятии перемычки и 12 В через 9-15 секунд).
Проверка электродвигателя очистителя заднего стекла
1. В положении "ON".
Отсоедините вывод "R". Подключите + аккумуляторной батареи к выводу R", а "-" аккумуляторной батареи к "земле", и проверьте, что электродвигатель работает.

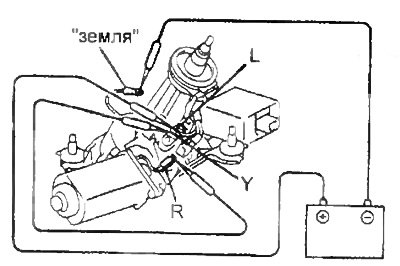

2. В положении OFF.
а) Подключите "+" аккумуляторной батареи к выводу "R", а аккумуляторной батареи к "земле". Электродвигатель должен работать.

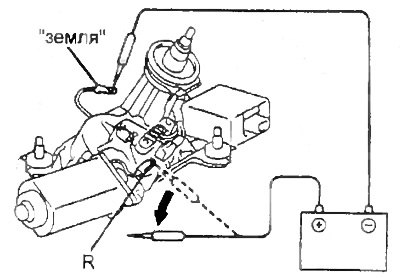

б) Отсоедините "+" аккумуляторной батареи от вывода "R". При этом электродвигатель должен остановиться.
в) Замкните выводы "R" и 'V, подсоедините "+" аккумуляторной батареи к выводу "L". При этом двигатель начнет работу и остановится в положении автоматического останова.
Цвета: L - синий, Y - желтый, R - красный.

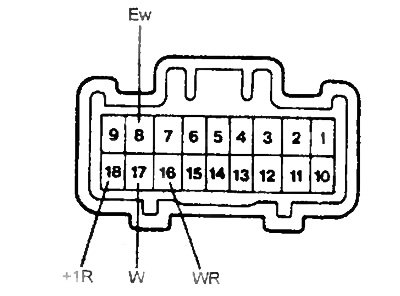

Проверка переключателей омывателей лобового и заднего стекол
1. Проверьте проводимость.

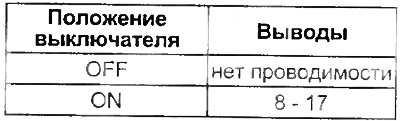

Омыватель лобового стекла

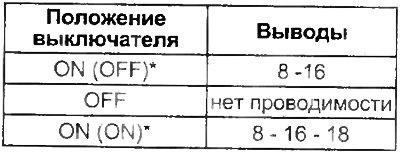

Омыватель заднего стекла
* в скобках — положение выключателя омывателя лобового стекла.

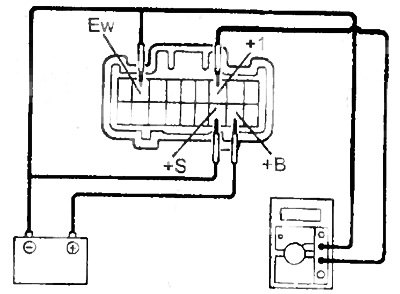

2. Проверка работы омывателя лобового стекла.
а) Установите выключатель очистителя в положении OFF.
б) Подключите "+" аккумуляторной батареи к "+В", а к выводам "+S" и "EW".
в) Подключите "+" тестева к "+1", а "-" тестера к выводу "EW".
г) Убедитесь в наличии напряжения между выводами "+1" и "EW" при положении ON или OFF выключатель очистителя.
Проверка электродвигателя омывателя (лобового или заднего стекла)
Без заднего стеклоочистителя

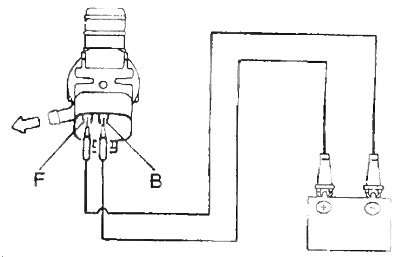

1. Опустите электродвигатель омывателя в бачок с водой.
2. Подсоедините "+" аккумуляторной батареи к выводу "В" электродвигателя, а к выводу "F" и убедитесь, что из штуцера пошла вода.
С задним стеклоочистителем
1. Опустите электродвигатель омывателя в бачок с водой.
2. Подсоедините "+" аккумуляторной батареи к выводу "В" электродвигателя, а к выводу "F" и убедитесь, что из штуцера пошла вода (в очиститель лобового стекла).

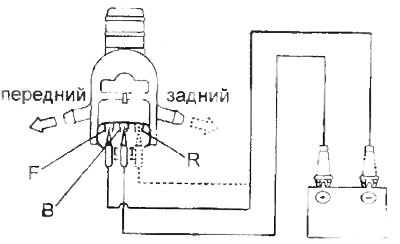

3. Подсоедините "+" аккумуляторной батареи к выводу "В" электродвигателя, а к выводу "R" и убедитесь, что из штуцера пошла вода (в очиститель заднего стекла).
